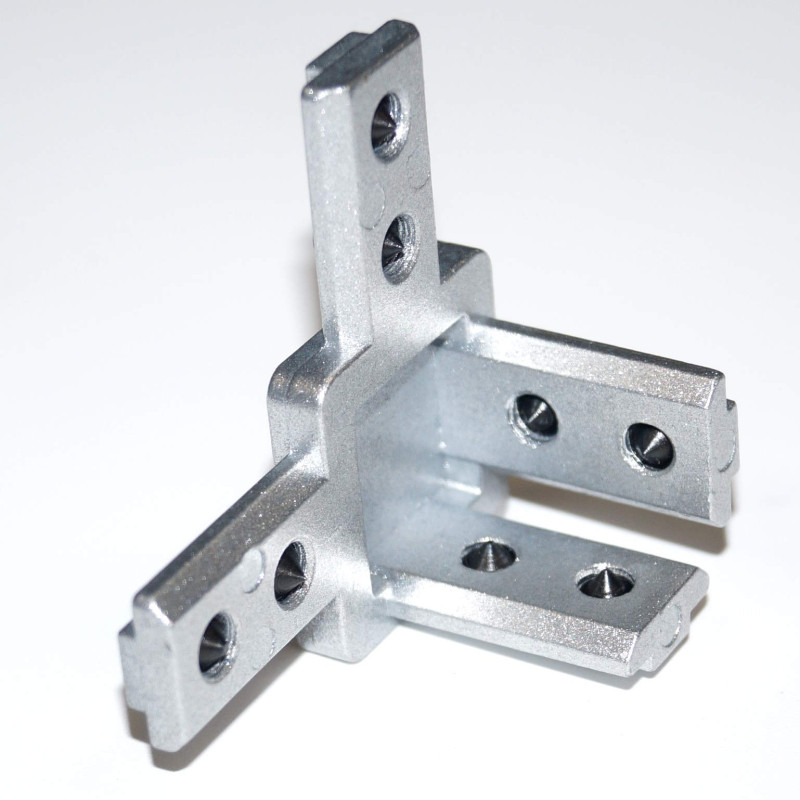

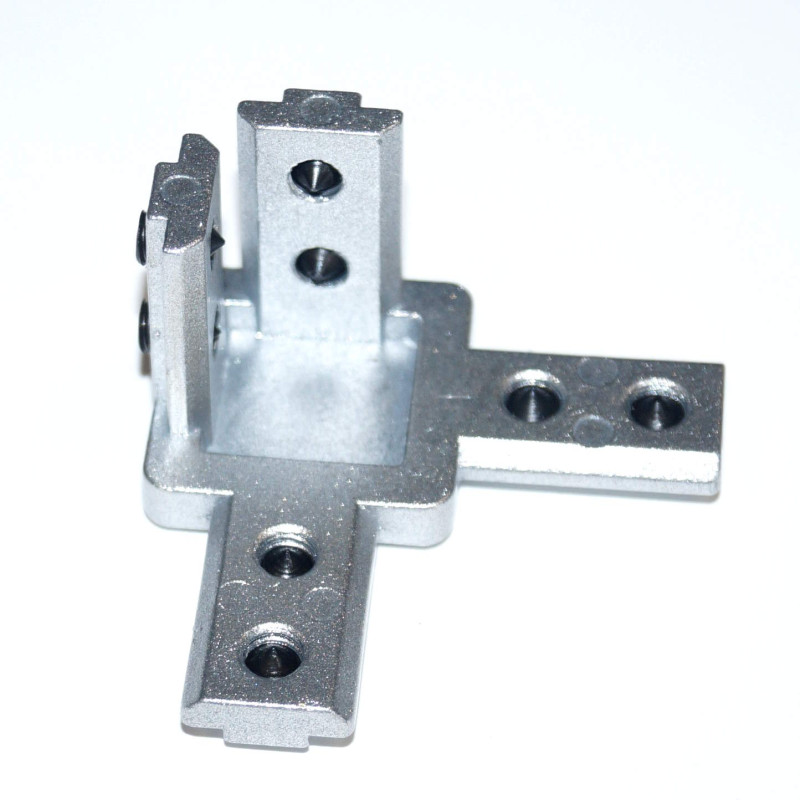

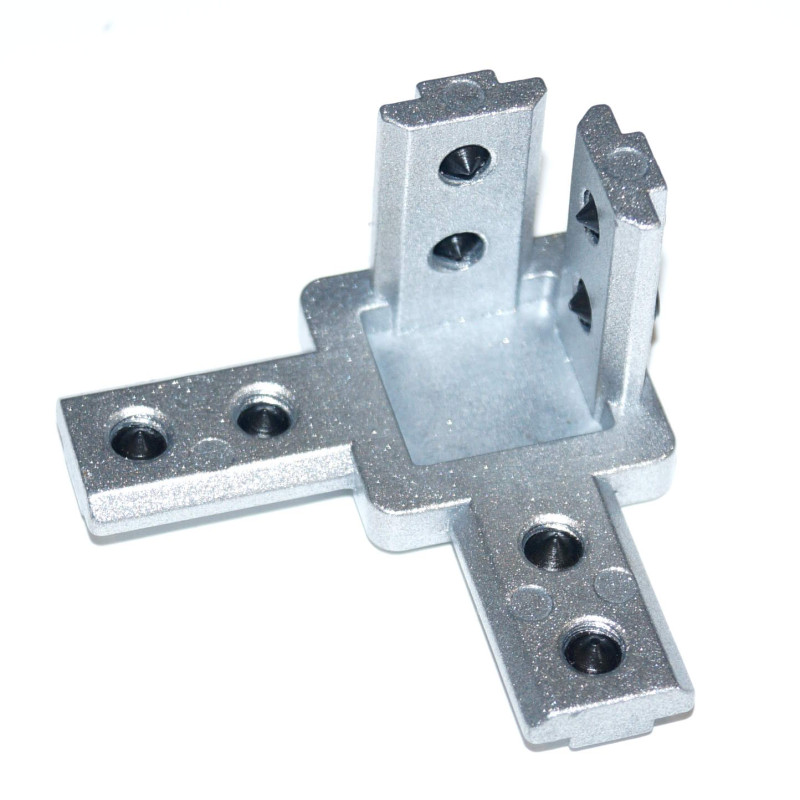

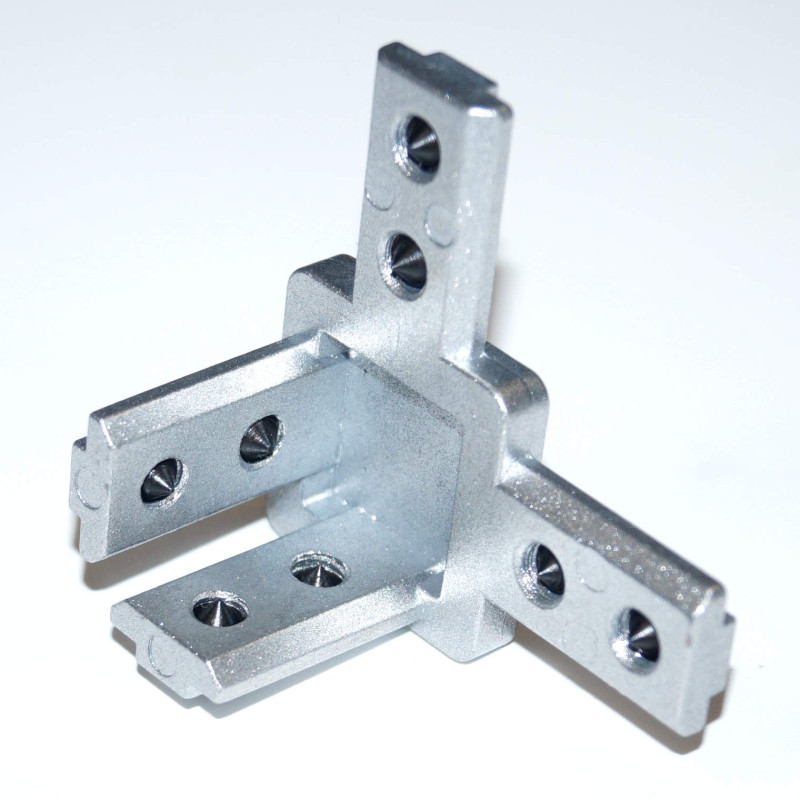

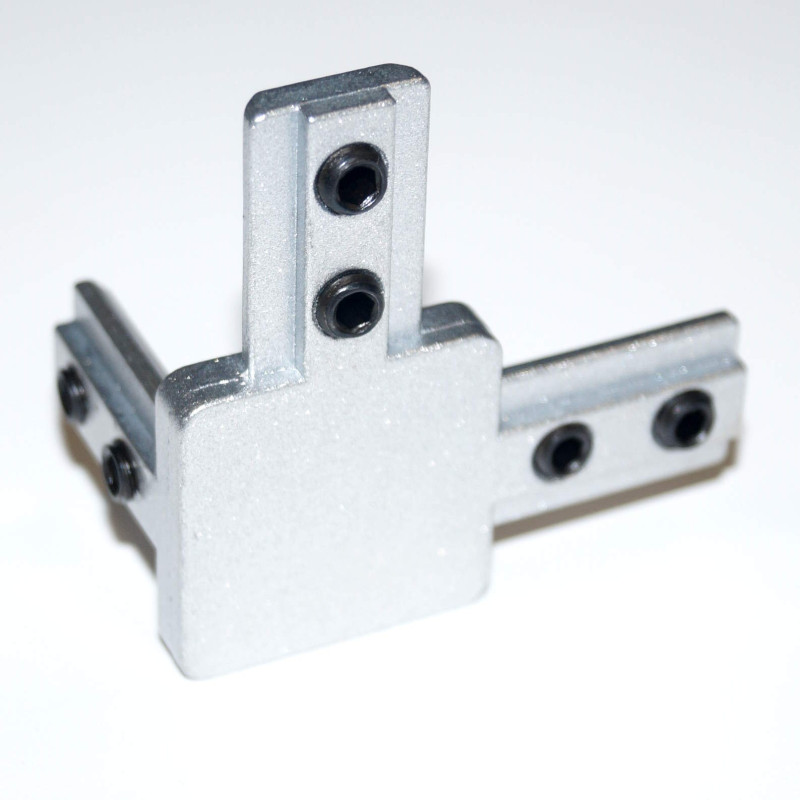

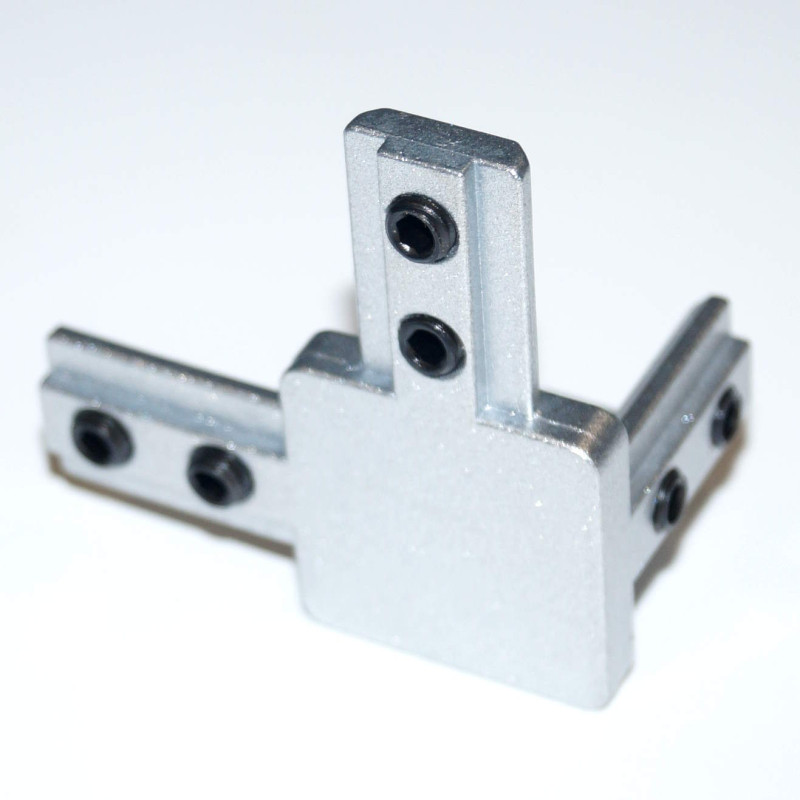

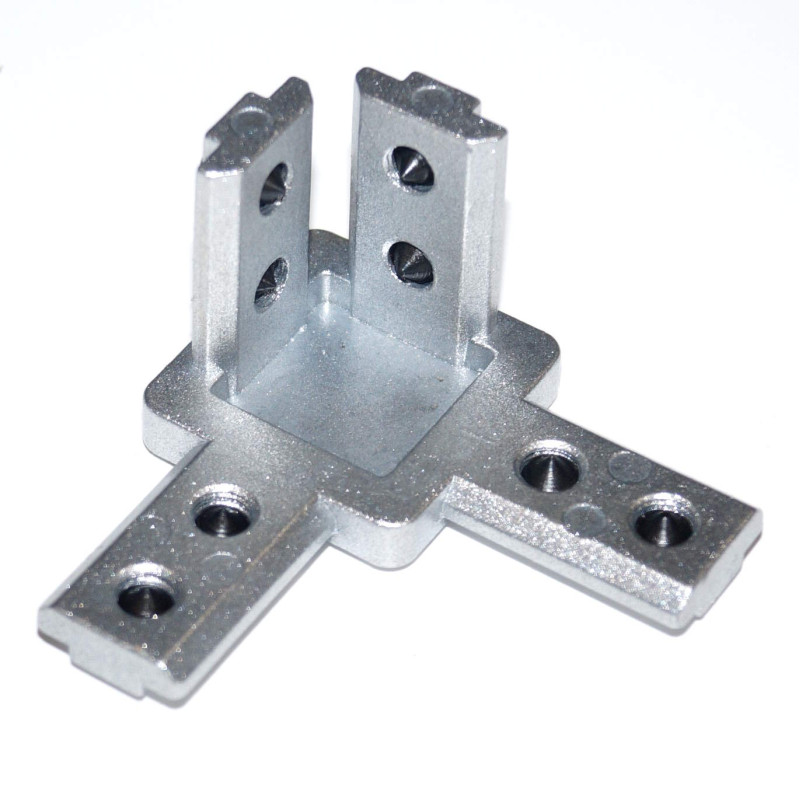

Трехмерный соединитель L-типа под профиль 3030

Трехмерный соединитель L-типа предназначен для жесткой и точной фиксации конструкционных алюминиевых профилей серии 3030 под прямым углом. Изделие обеспечивает высокую несущую способность узла за счет увеличенной площади контакта с пазами профиля и использования высокопрочной стали в конструкции. Применение данного соединителя исключает необходимость фрезеровки торцов профиля, что сокращает время сборки и сохраняет целостность анодированного покрытия. Фиксация осуществляется при помощи винтов и гаек-грибок (в комплект не входят), что позволяет создавать разборные и регулируемые соединения для промышленных стеллажей, рабочих столов, защитных ограждений и станин оборудования.

Технические характеристики

• Тип профиля: конструкционный алюминиевый профиль 3030 (паз 8 мм)
• Материал: сталь с цинковым покрытием (оцинковка)
• Геометрия: L-образный угловой соединитель (90 градусов)
• Крепежные отверстия: 4 отверстия под винт М8 (по 2 на каждую плоскость)
• Толщина металла: 4 мм (рабочая часть)
• Максимальная нагрузка на узел: до 150 кг (при условии использования штатного крепежа)
• Совместимость: Т-образные гайки и болты с шагом резьбы М8

Рекомендации по монтажу и эксплуатации

Соединитель L-типа для профиля 3030 является универсальным решением для построения несущих рам и каркасов. При сборке важно использовать метизы, соответствующие пазу профиля: обычно это гайка-грибок (Т-гайка) М8 и винт с цилиндрической головкой под шестигранник. Затяжку соединения следует производить равномерно, без рывков, динамометрическим ключом с моментом не более 12 Нм, чтобы избежать срыва резьбы в алюминиевом пазе.

Особенностью данного соединителя является его работа на сдвиг и отрыв. Благодаря тому, что пластина прилегает к внешней поверхности профиля, нагрузка распределяется не только на крепеж, но и на всю плоскость стенки профиля. Это делает узел более устойчивым к вибрациям, чем стандартные угловые соединения на винтах. Однако следует учитывать, что соединитель выступает за габариты профиля на толщину пластины (4 мм), что необходимо предусмотреть при проектировании защитных кожухов или точных станочных приспособлений.

Также важно помнить, что данный элемент не предназначен для динамических нагрузок с частой сменой знака усилия (например, в движущихся частях механизмов). Его основное назначение — статическая фиксация элементов в пространстве. Для увеличения жесткости углового соединения в высоконагруженных конструкциях рекомендуется дублировать L-пластину с внутренней стороны угла или использовать дополнительный косой раскос из профиля. Регулярная проверка затяжки болтов раз в полгода продлит срок службы узла без деформаций.
