Dc-dc Преобразователь напряжения понижающий XL4015 5A

DC-DC понижающий преобразователь напряжения XL4015 5A

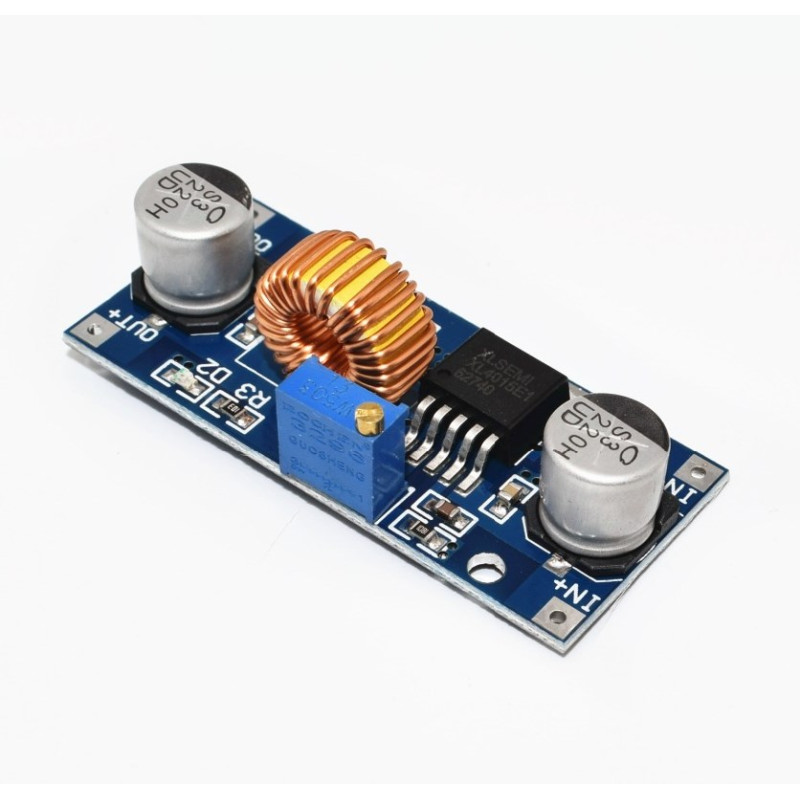

Модуль на базе интегральной микросхемы XL4015 представляет собой высокоэффективный понижающий (step-down) импульсный стабилизатор напряжения. Ключевым преимуществом является использование современной ШИМ-топологии с внутренним силовым MOSFET-транзистором, что обеспечивает высокий КПД, достигающий 96%, и минимальное рассеивание тепла в сравнении с линейными стабилизаторами. Устройство отличается повышенной выходной мощностью за счет номинального тока нагрузки до 5А и встроенной защиты от перегрева и короткого замыкания, что гарантирует надежную работу в продолжительном режиме.

Преобразователь оснащен многооборотным потенциометром для точной регулировки выходного напряжения в широком диапазоне. Жесткая стабилизация выходных параметров поддерживается даже при значительном просадке входного напряжения, что критически важно для питания чувствительной электроники. Конструкция на печатной плате с размещенными на ребре радиатора силовыми элементами оптимизирована для эффективного теплоотвода.

• Тип: Понижающий импульсный стабилизатор (Buck Converter)
• Микросхема: XL4015
• Входное напряжение (DC): 8В - 36В (макс. 40В)
• Выходное напряжение (DC): 1.25В - 32В (регулируемое)
• Максимальный выходной ток: 5А (непрерывный)
• Максимальная выходная мощность: 75Вт (при оптимальном теплоотводе)
• Частота преобразования: 180 кГц
• КПД: до 96% (зависит от разницы напряжений и тока)
• Защита: от перегрева (thermal shutdown), от короткого замыкания
• Размеры платы: ~ 57 x 23 x 14 мм (без ручки потенциометра)

Применение и важные особенности эксплуатации

Модуль XL4015 широко применяется в радиолюбительских проектах, для питания одноплатных компьютеров (например, Raspberry Pi), светодиодных лент, зарядки аккумуляторов, лабораторных блоков питания и другой аппаратуры, требующей стабильного пониженного напряжения с высоким током. Его ключевое отличие от популярного LM2596 — более высокий рабочий ток (5А против 3А) и иная микросхема, что требует внимания к условиям охлаждения.

Критически важный момент: заявленный максимальный ток в 5А является номинальным для самой микросхемы XL4015, но его реальная длительная поддержка модулем в сборе сильно зависит от эффективности теплоотвода. Без дополнительного внешнего радиатора или активного обдува продолжительная работа на токах свыше 2.5-3А может привести к перегреву и срабатыванию тепловой защиты. Для работы на полную мощность необходимо обеспечить хорошую вентиляцию или установить модуль на массивный радиатор.

Также следует помнить, что минимальное необходимое входное напряжение должно быть как минимум на 1.5-2В выше требуемого выходного (запас для работы схемы). При использовании для зарядки литиевых аккумуляторов модуль нуждается в дополнительной обвязке для контроля конечного напряжения и тока, так как сам по себе он является лишь стабилизированным источником напряжения и не имеет специализированных алгоритмов заряда (CC/CV).
