Линейный соединитель, паз 6, под 20 серию, 100мм

Линейный соединитель, паз 6, под 20 серию, 100мм

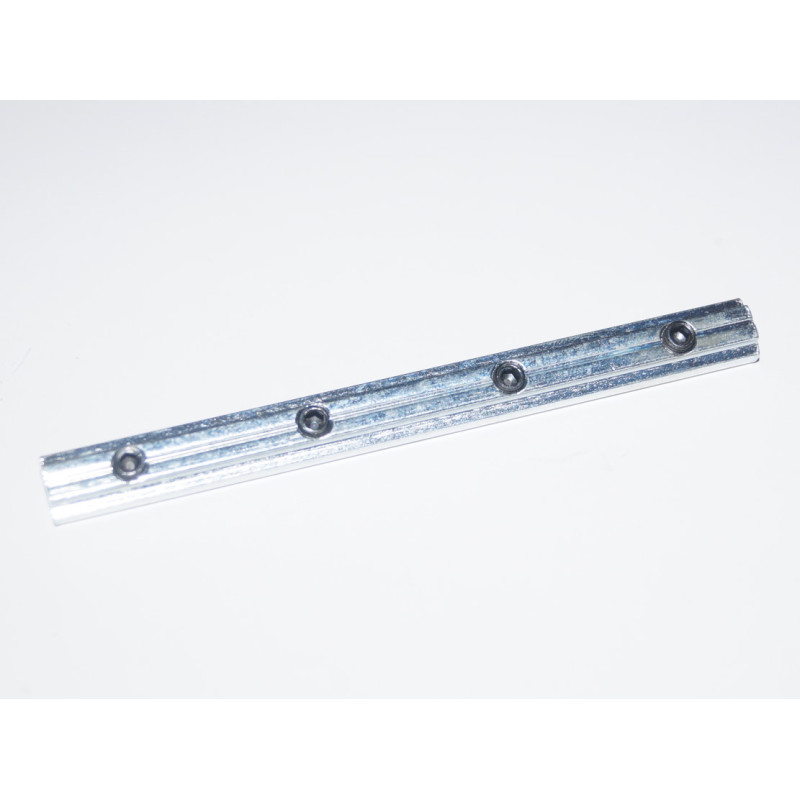

Данный линейный соединитель предназначен для создания жестких и точных торцевых соединений конструкционных алюминиевых профилей 20-й серии (20x20, 20x40 и т.д.) в одну линию. Его ключевое преимущество — возможность скрытого монтажа внутри паза профиля, что обеспечивает эстетичный вид конструкции без видимых крепежных элементов. Стальная конструкция и комплектные винты гарантируют высокую прочность на сдвиг и растяжение, позволяя создавать надежные каркасы для промышленного оборудования, измерительных стендов и модульных систем.

Коннектор обеспечивает точную соосность соединяемых профилей за счет строгих геометрических размеров и посадки в паз 6 мм. Это критически важно для сборки прецизионных конструкций, где недопустимы перекосы и смещения. Использование готового комплекта (соединитель + винты) оптимизирует процесс сборки и исключает ошибки при подборе метизов.

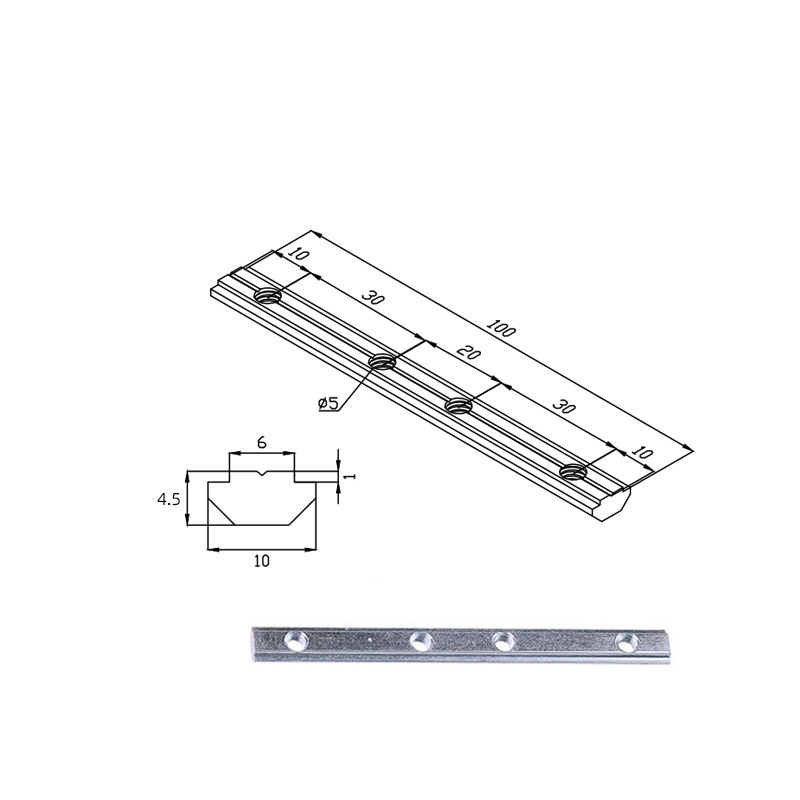

• Тип: Линейный (внутренний) соединитель
• Назначение: Для торцевого соединения профилей в линию
• Серия профиля: 20-я (20x20, 20x40, 20x60, 20x80 и др.)
• Посадочный паз: 6 мм
• Длина: 100 мм
• Материал: Сталь
• Комплектация: Винты для крепления в комплекте
• Цвет: Оцинкованный (серебристо-серый)

Применение и особенности монтажа линейных соединителей

Линейные соединители являются неотъемлемой частью современных модульных систем на основе алюминиевого профиля. Их основная функция — создание длинных неразрывных балок или стоек необходимой длины из стандартных мерных отрезков профиля. При сборке соединитель вставляется в торец одного профиля и фиксируется винтами через его боковую стенку. Затем на выступающую часть соединителя насаживается второй профиль и аналогично закрепляется. Таким образом, нагрузка передается не через тонкие стенки профиля, а через жесткий стальной стержень.
