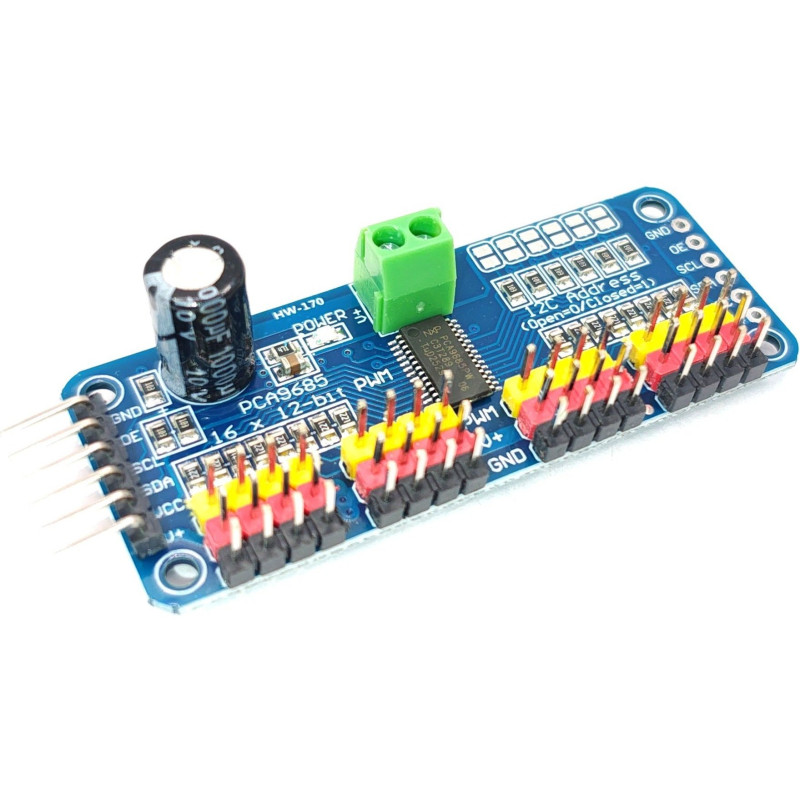

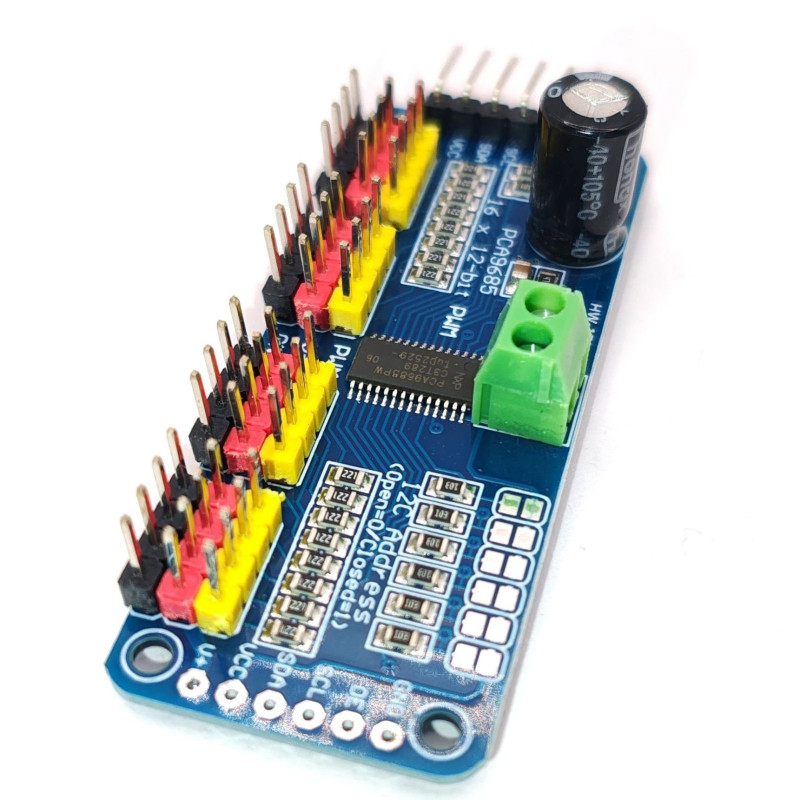

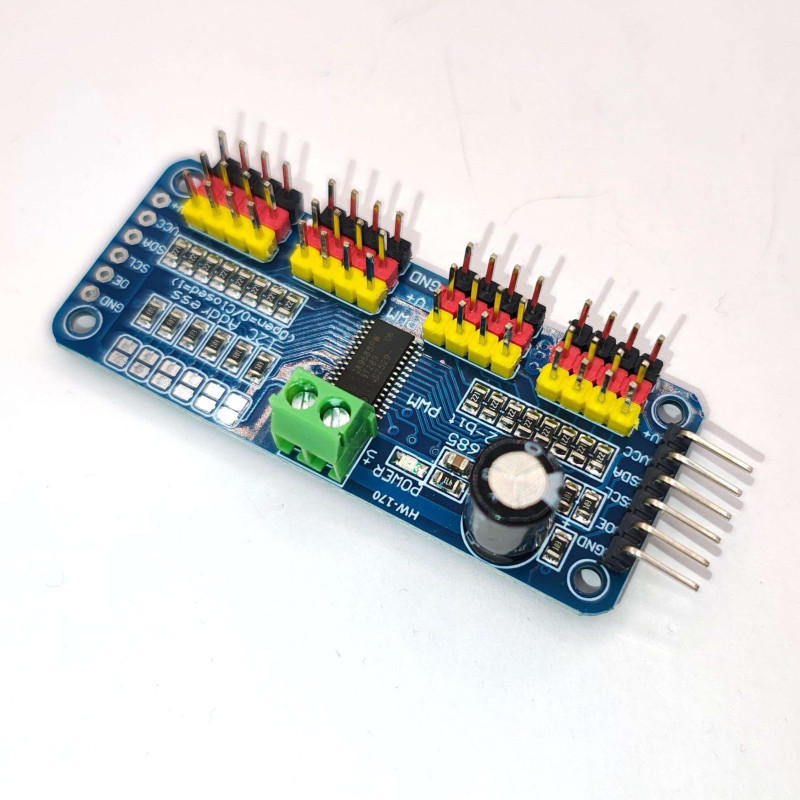

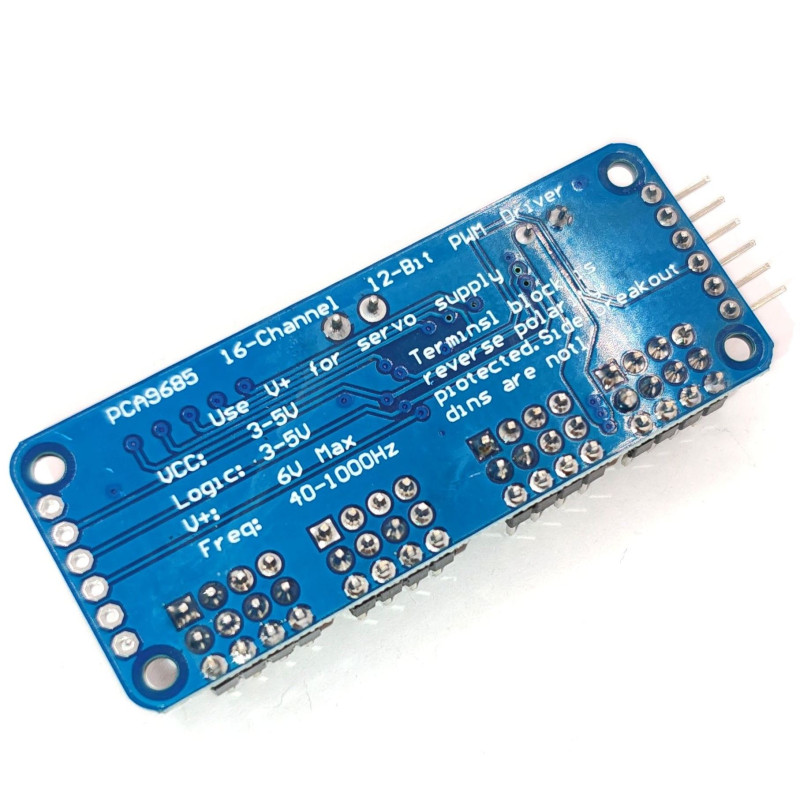

Драйвер PCA685 16ти канальный модуль управления сервоприводами Arduino

Драйвер PCA685 16-канальный модуль управления сервоприводами Arduino предназначен для точного и независимого управления до 16 сервоприводами или другими устройствами с ШИМ-сигналом (PWM) через интерфейс I2C. Микросхема PCA9685, лежащая в основе модуля, использует внешний кварцевый генератор для стабилизации частоты, что исключает джиттер и обеспечивает плавное движение сервоприводов без рывков, в отличие от программной реализации ШИМ на Arduino. Модуль поддерживает адресацию до 62 устройств на одной шине I2C, позволяя управлять более чем 992 сервоприводами с одного микроконтроллера. Встроенный преобразователь уровня 3.3-5 В гарантирует совместимость как с 5-вольтовыми платами Arduino, так и с 3.3-вольтовыми ESP32 или Raspberry Pi, без необходимости во внешних согласующих цепях.

Каждый из 16 каналов имеет 12-битное разрешение (4096 шагов), что дает возможность задавать скважность импульсов с точностью до микросекунды. Это критически важно для прецизионных проектов робототехники, где требуется фиксация сервоприводов в заданном положении с повторяемостью. Модуль способен генерировать частоту ШИМ от 40 до 1000 Гц, что позволяет работать как со стандартными сервоприводами (50 Гц), так и с LED-лентами или моторами постоянного тока через драйверы, поддерживающие ШИМ. Выходные каналы имеют защиту от обратного тока и рассчитаны на нагрузку до 25 мА на каждый канал при прямом подключении, однако для мощных сервоприводов рекомендуется использовать внешнее питание 5-6 В через клеммник, так как модуль не предназначен для питания нагрузки через логическую шину I2C.

Технические характеристики

• Микросхема: NXP PCA9685
• Интерфейс: I2C (адресация 0x40-0x7F, до 62 модулей на шине)
• Количество каналов: 16 (с независимым ШИМ)
• Разрешение ШИМ: 12 бит (4096 шагов)
• Диапазон частот ШИМ: 40-1000 Гц (программируется)
• Выходное напряжение: 5 В (логический уровень) / 3.3 В (совместимость)
• Максимальный ток на канал: 25 мА (без внешнего драйвера)
• Внешнее питание: 5-6 В (через клеммник для сервоприводов)
• Напряжение логики: 3.3-5 В (встроенный регулятор)
• Размеры: 62 x 26 мм (типовой формфактор)
• Совместимость: Arduino, Raspberry Pi, ESP32, STM32

Полезная информация: Особенности работы с модулем PCA9685

Модуль PCA9685 часто путают с драйвером сервоприводов на базе PCA685, однако правильное обозначение микросхемы — PCA9685. Это 16-канальный контроллер ШИМ-сигнала, который не является драйвером в классическом понимании, так как не содержит силовых ключей для прямого управления мощными нагрузками. Он генерирует логический сигнал ШИМ, который затем подается на управляющий вход сервопривода или силового транзистора. Для подключения стандартных сервоприводов (SG90, MG995, MG996R) необходимо
