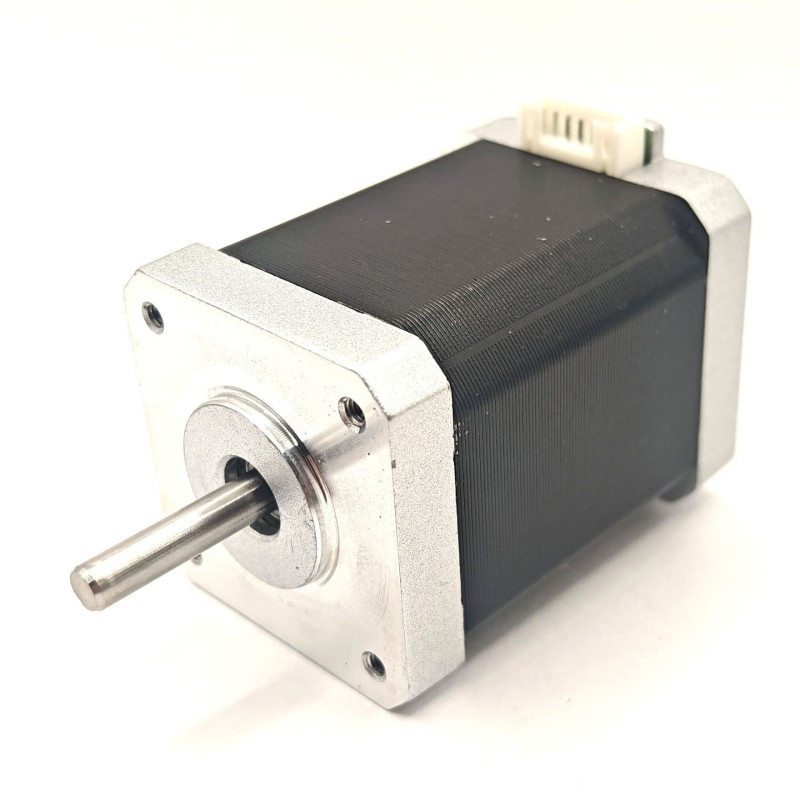

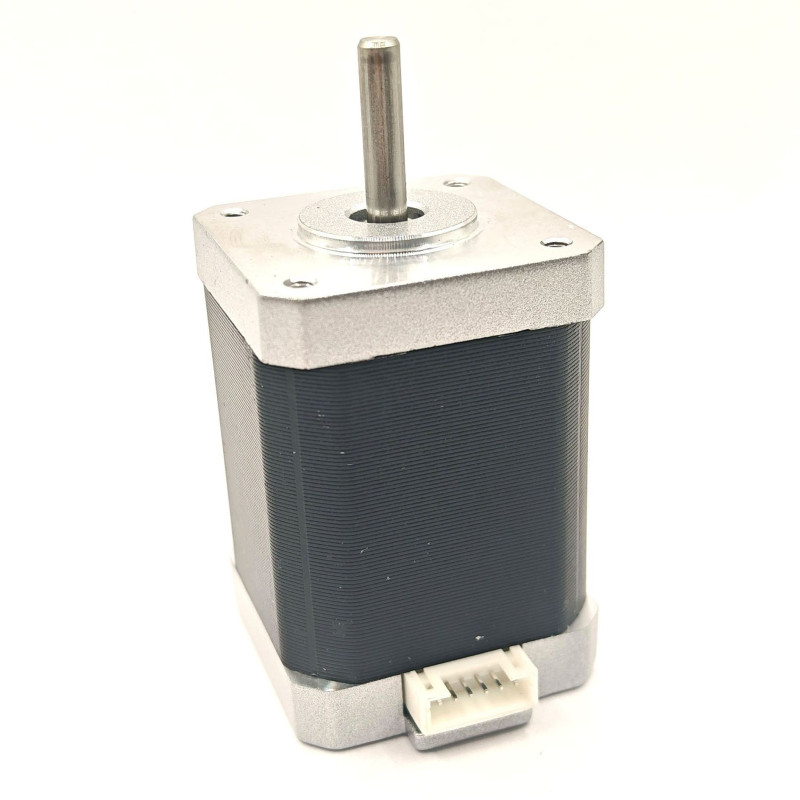

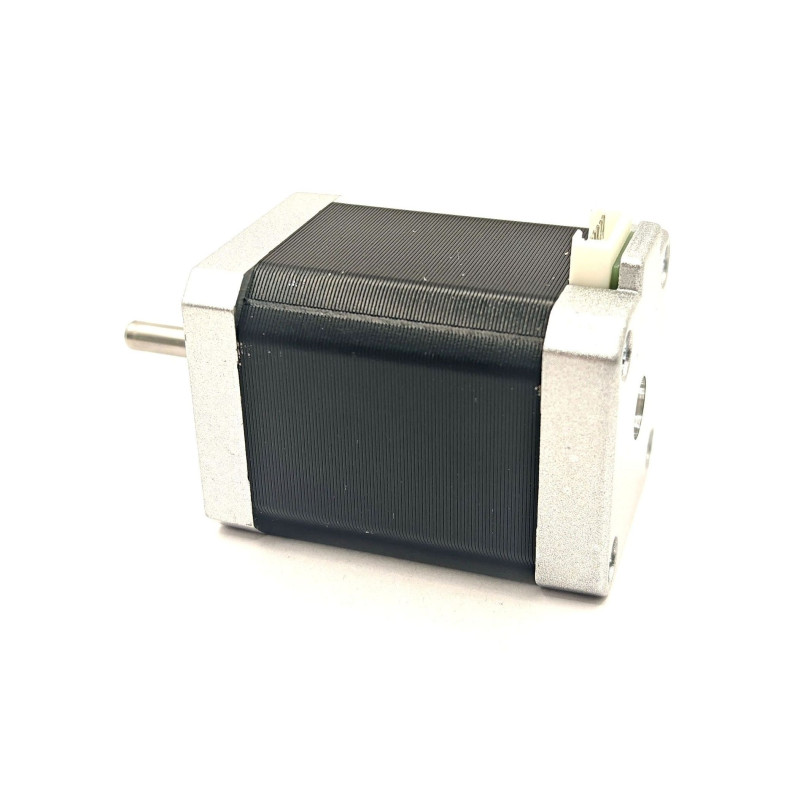

Шаговый двигатель NEMA17 42BYG-60015-22B

Шаговый двигатель NEMA17 42BYG-60015-22B

Шаговый двигатель NEMA17 серии 42BYG-60015-22B представляет собой двухфазный гибридный двигатель с угловым шагом 1,8° (200 шагов на полный оборот), что обеспечивает высокую точность позиционирования без обратной связи. Конструкция с фланцем 42×42 мм соответствует стандарту NEMA17, что гарантирует совместимость с большинством монтажных кронштейнов, муфт и ремённых передач, применяемых в 3D-принтерах, ЧПУ-станках, лазерных граверах и робототехнических платформах.

Двигатель оснащён четырёхпроводной биполярной обмоткой, что позволяет использовать его с популярными драйверами (A4988, DRV8825, TMC2208/2209, TB6600) в режимах микрошага вплоть до 1/32 и выше. Номинальный ток фазы 1,5 А и низкое активное сопротивление обмоток обеспечивают достаточный крутящий момент при умеренном нагреве, а шарикоподшипник на валу снижает люфт и повышает ресурс узла.

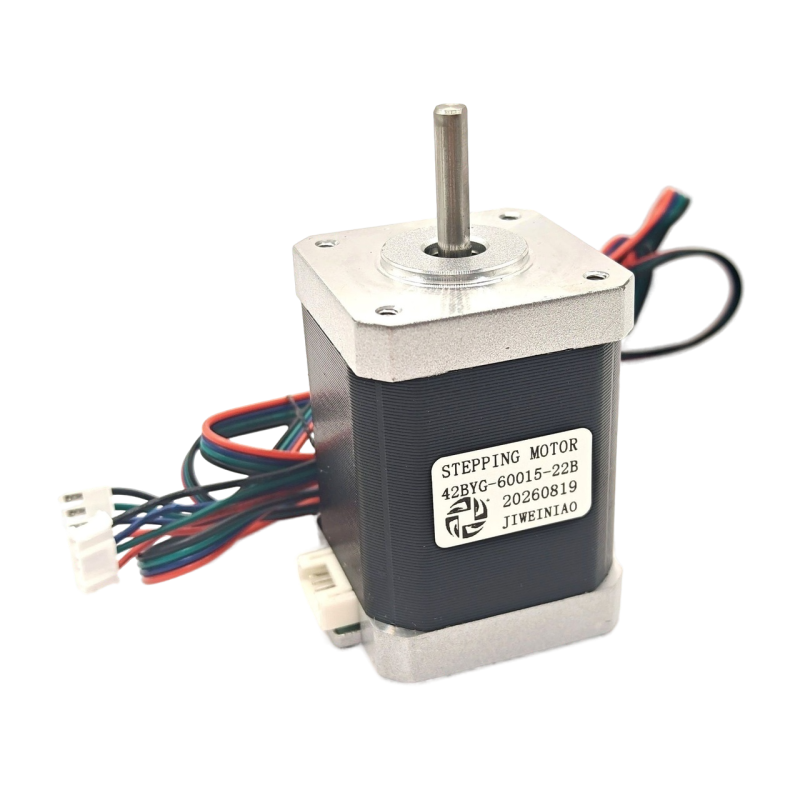

Комплектация: шаговый двигатель и соединительный кабель Разъем: XH2.0 - XH2.54

• Тип: гибридный биполярный шаговый двигатель
• Типоразмер: NEMA17 (фланец 42 × 42 мм)
• Размеры: 60х42х42 мм
• Модель: 42BYG-60015-22B
• Угол шага: 1,8° (200 шагов/оборот)
• Количество фаз: 2
• Номинальный ток фазы: 1,5 А
• Сопротивление обмотки: ~2,2 Ом на фазу
• Индуктивность обмотки: ~4,2 мГн на фазу
• Напряжение питания: 12–24 В (типовое, через драйвер)
• Длина вала: 20 мм, диаметр вала: 5 мм
• Тип вала: D-образный (со срезом под установочный винт)
• Количество выводов: 4 (биполярное подключение)
• Подшипник: шариковый, с обеих сторон вала
• Монтажные отверстия: 4 × M3, межцентровое расстояние 31 мм
• Масса: ~480 г
• Рабочая температура: до +80 °C на корпусе

Полезная информация: как подобрать режим работы и не сжечь двигатель

Шаговый двигатель NEMA17 работает не от «напряжения», а от тока. Это ключевой момент, который часто упускают новички. Драйвер (например, A4988) получает питание 12–24 В, но ограничивает ток в обмотках до заданного значения — в нашем случае 1,5 А на фазу. Именно ток определяет момент на валу и нагрев. Если выставить ток выше номинала, двигатель будет греться, терять момент из-за магнитного насыщения сердечника и быстрее изнашиваться; если ниже — момент упадёт, и возможны пропуски шагов.

Режим микрошага влияет на плавность и шум. При полном шаге (1,8°) двигатель работает громко и с заметной вибрацией на низких скоростях. Микрошаг 1/8, 1/16 или 1/32 дробит каждый шаг на более мелкие подшаги, что снижает резонанс и делает движение плавным. Однако важно понимать: микрошаг не увеличивает физическую точность позиционирования — она ограничена механической погрешностью самого двигателя (обычно ±5% от шага). Микрошаг улучшает плавность, а не абсолютную точность.
