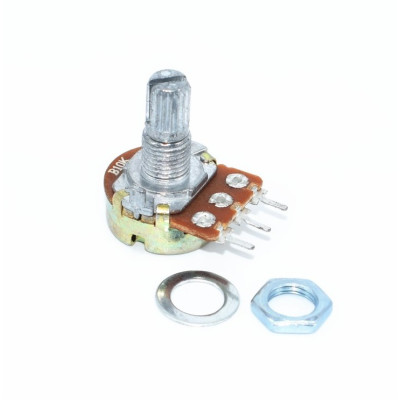

Потенциометр WH148, переменный резистор

Потенциометр WH148 (переменный резистор)

Потенциометр WH148 является надежным и широко распространенным компонентом для регулировки параметров в электронных схемах. Его ключевое преимущество — конструктивная простота и высокая ремонтопригодность: разборный корпус позволяет легко очистить графитовую дорожку от износа или загрязнений, что значительно продлевает срок службы. Компонент обеспечивает плавное и линейное изменение сопротивления благодаря качественному углеродному слою и надежному контакту ползунка, что гарантирует стабильность параметров в процессе регулировки.

Модель отличается универсальностью монтажа: наличие крепежной гайки и шайбы позволяет жестко фиксировать его на панели, а стандартный диаметр вала (6.35 мм) совместим с большинством ручек-насадок. Прямоугольное сечение вала исключает проскальзывание. Электрическая изоляция корпуса и конструкция выводов минимизируют риск короткого замыкания при монтаже.

Основные характеристики

• Тип: Переменный резистор (потенциометр), однооборотный
• Номинальное сопротивление: Стандартный ряд значений (например, 1k, 5k, 10k, 50k, 100k, 500k, 1M Ом и другие)
• Тип регулировки: Линейный (характеристика "B") или логарифмический (характеристика "A")
• Рассеиваемая мощность: 0.5 Вт (стандартно)
• Конструкция: Разборный корпус, прямоугольный вал
• Диаметр вала: 6.35 мм (1/4 дюйма)
• Крепление: Под гайку на панель
• Количество выводов: 3 (два крайних и один средний от движка)
• Материал дорожки: Углеродная пленка

Применение и важные особенности переменных резисторов

Потенциометр WH148, как и другие переменные резисторы, служит primarily для плавного изменения напряжения в цепи (делитель напряжения) или для регулировки сопротивления. Он широко применяется в аудиоаппаратуре (регуляторы громкости, тембра), в источниках питания для настройки выходного параметра, в измерительных приборах для калибровки и в различных самодельных электронных устройствах.

Критически важно различать тип регулировочной характеристики. Линейные (LIN, "B") потенциометры изменяют сопротивление пропорционально углу поворота вала и используются для регулировки напряжения, тока, в измерительных мостах. Логарифмические (LOG, "A") имеют нелинейную характеристику, учитывающую особенность человеческого слуха, и применяются именно в регуляторах громкости аудиотрактов.

Основные неисправности — износ или загрязнение резистивного слоя, что проявляется в треске и скачках сигнала при вращении, и нарушение контакта движка. Во многих случаях WH148 можно восстановить, аккуратно разобрав, почистив дорожку спиртом и подогнув контактную лапку движка. При замене необходимо учитывать не только номинал и характеристику, но и физический размер и тип монтажа. Данный компонент не предназначен для использования в качестве реостата (подключение только через средний и один крайний вывод) при больших токах из-за риска перегрева и отгорания дорожки.
