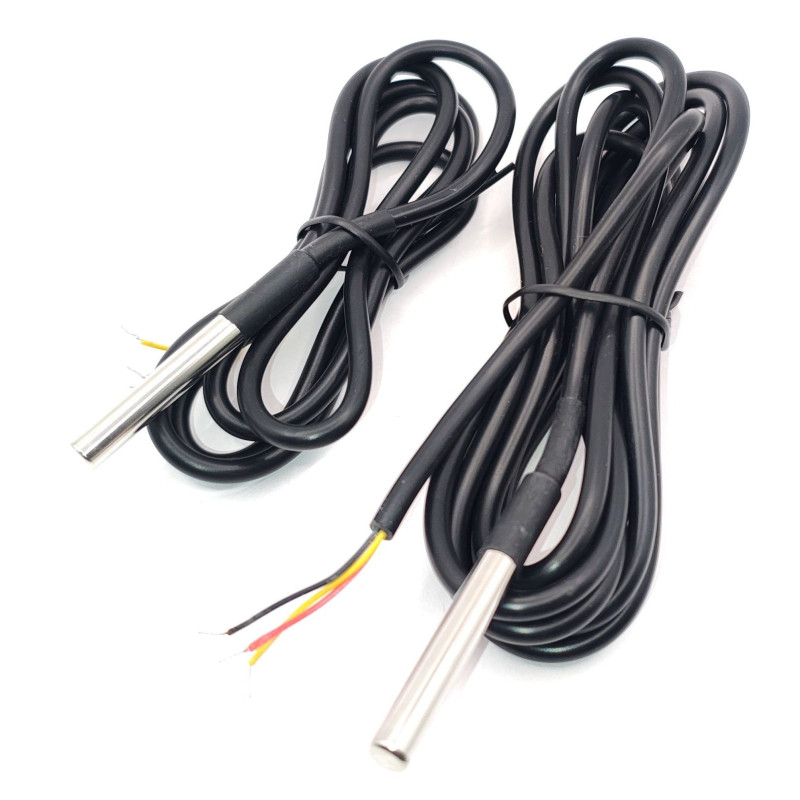

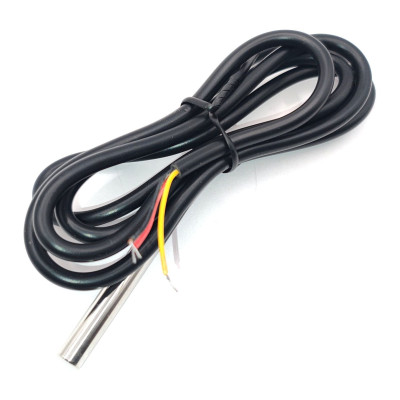

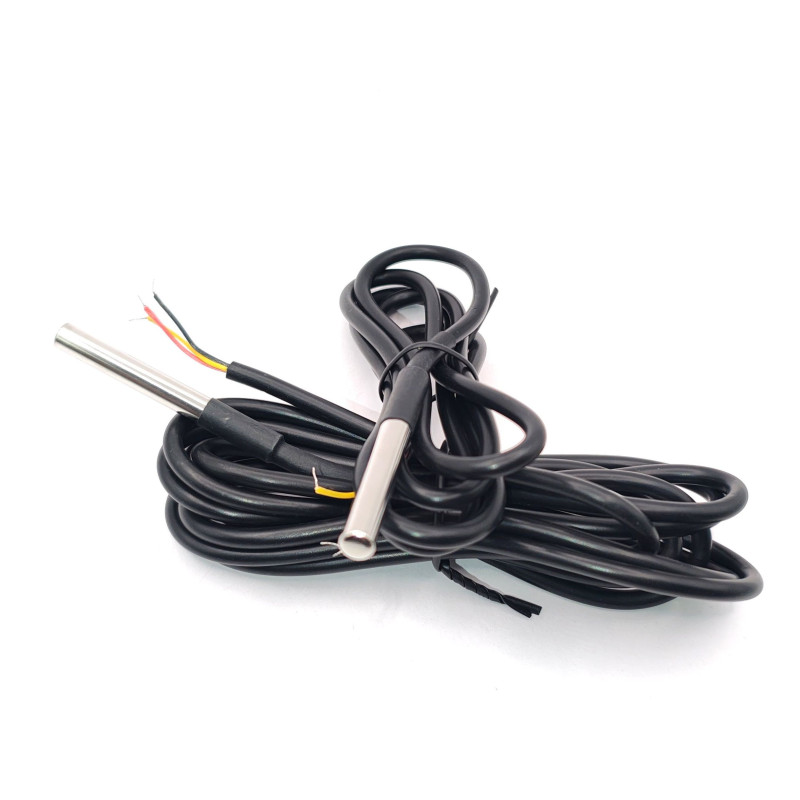

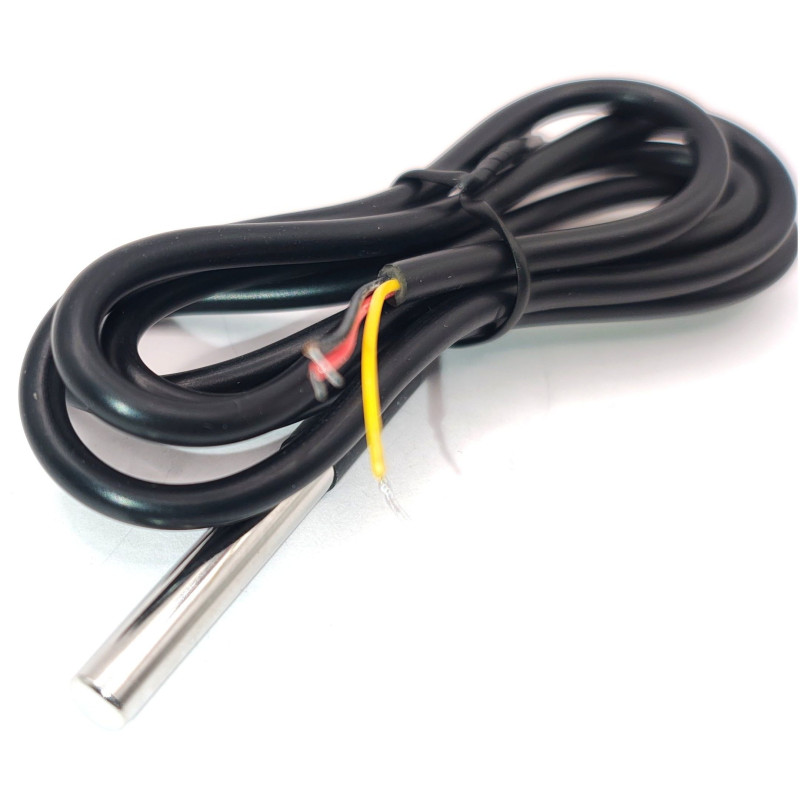

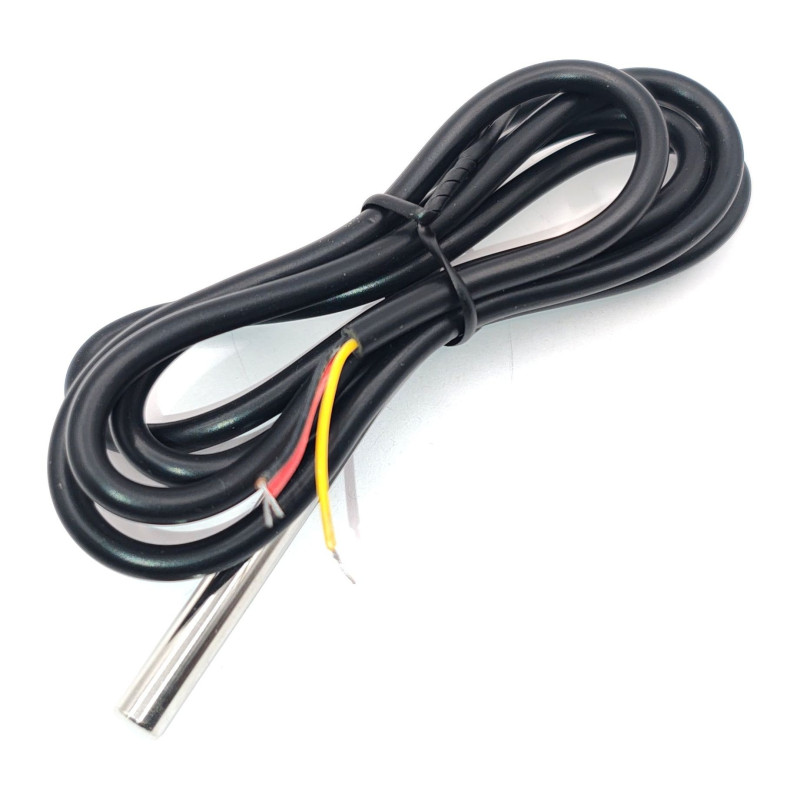

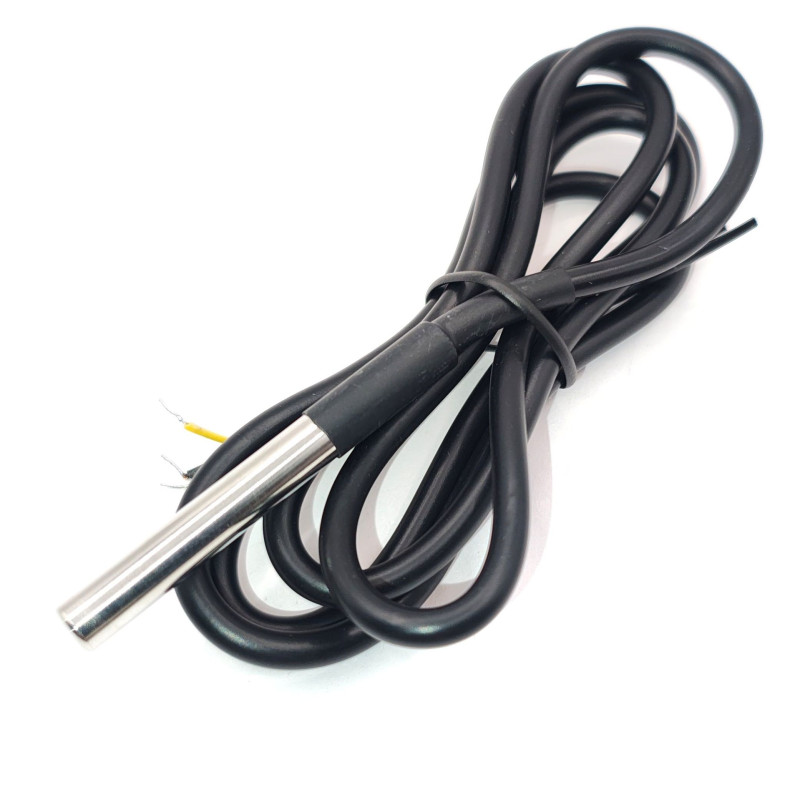

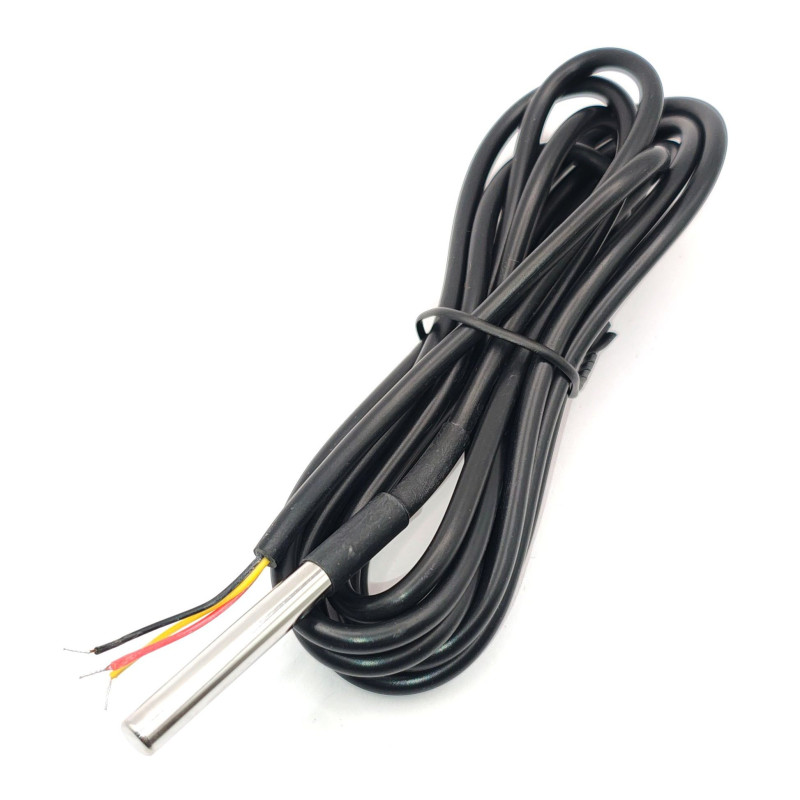

Датчик температуры водонепроницаемый DS18B20 (18B20)

Датчик температуры DS18B20 (18B20) в водонепроницаемом исполнении представляет собой цифровой термометр на базе микросхемы Dallas Semiconductor (Maxim Integrated). Устройство обеспечивает измерение температуры в диапазоне от -55°C до +125°C с точностью ±0.5°C в наиболее востребованном диапазоне от -10°C до +85°C. Главное преимущество данной модели — герметичный корпус из нержавеющей стали с кабелем, что позволяет погружать датчик в жидкости, использовать на открытом воздухе или в агрессивных средах без риска короткого замыкания.

Цифровой интерфейс 1-Wire обеспечивает подключение нескольких датчиков на одну линию данных, что упрощает монтаж в системах "Умный дом", автоматизации теплиц, аквариумистике и промышленном мониторинге. Каждый датчик имеет уникальный 64-битный серийный номер, что исключает коллизии при опросе. Разрешение измерения программно настраивается от 9 до 12 бит (шаг 0.0625°C). Питание может осуществляться как от внешнего источника (3.0–5.5 В), так и в режиме "паразитного питания" по сигнальной линии.

Технические характеристики

• Модель микросхемы: DS18B20 (совместима с оригиналом Maxim)
• Интерфейс: 1-Wire (цифровой)
• Диапазон измерений: -55°C ... +125°C
• Точность: ±0.5°C (от -10°C до +85°C)
• Разрешение: 9, 10, 11 или 12 бит (по умолчанию 12 бит)
• Напряжение питания: 3.0 – 5.5 В
• Максимальный ток потребления: 1.5 мА (при активном преобразовании)
• Длина кабеля: 1 метр (стандарт, возможны вариации)
• Материал корпуса: нержавеющая сталь (герметичный наконечник)
• Класс защиты: IP68 (полная водонепроницаемость)
• Время отклика: менее 750 мс (при 12-битном разрешении)

Полезная информация: особенности применения и ограничения

Режимы питания и особенности подключения. DS18B20 может работать в двух режимах: с внешним питанием и в режиме паразитного питания. В режиме паразитного питания датчик получает энергию через линию данных, накапливая заряд на внутреннем конденсаторе. Этот режим удобен при ограниченном количестве проводов, но имеет ограничение: при использовании длинных линий (более 10 метров) или при одновременном опросе нескольких датчиков возможны сбои из-за падения напряжения. Рекомендуется применять внешнее питание (подключение VDD к 3.3В или 5В) для стабильной работы, особенно в промышленных условиях.

Ограничения по температуре и среде. Заявленный диапазон -55°C...+125°C относится к самой микросхеме. Водонепроницаемый корпус из нержавеющей стали обычно рассчитан на температуры от -50°C до +125°C, но фактическая стойкость зависит от качества заливки компаундом и материала кабеля (ПВХ или силикон). При постоянной работе при температурах выше +100°C изоляция из ПВХ может деградировать. Для высокотемпературных применений (до +250°C) существуют специальные версии с тефлоновым кабелем, но стандартный "водонепроницаемый DS18B20" для таких условий не предназначен
