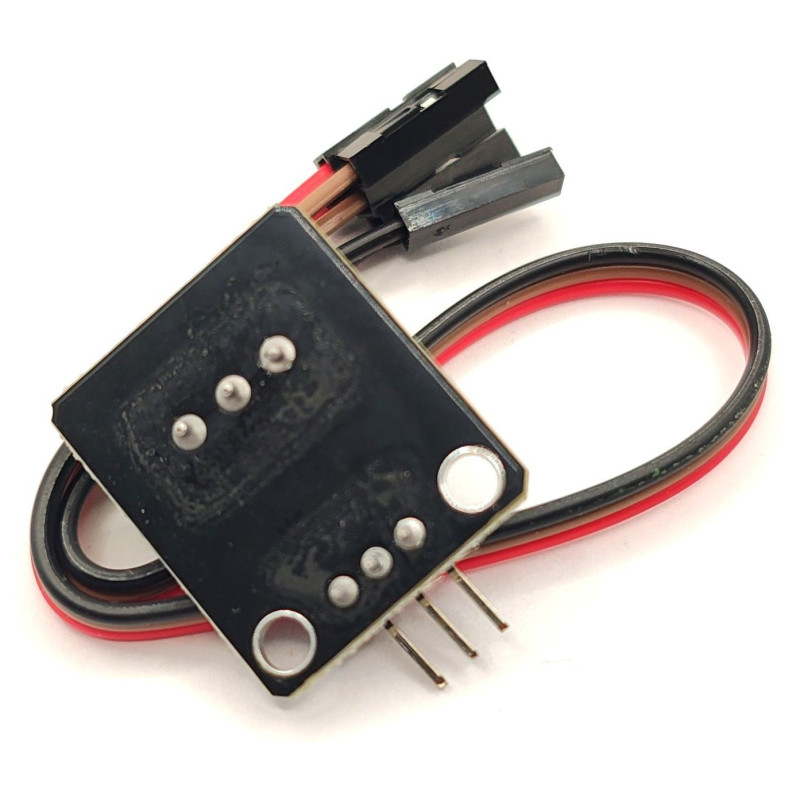

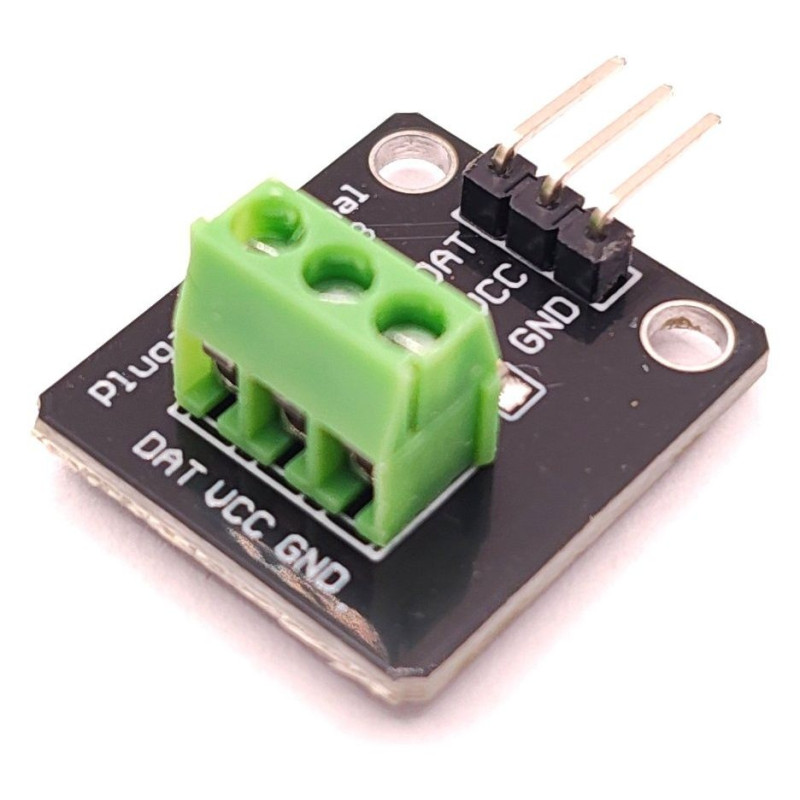

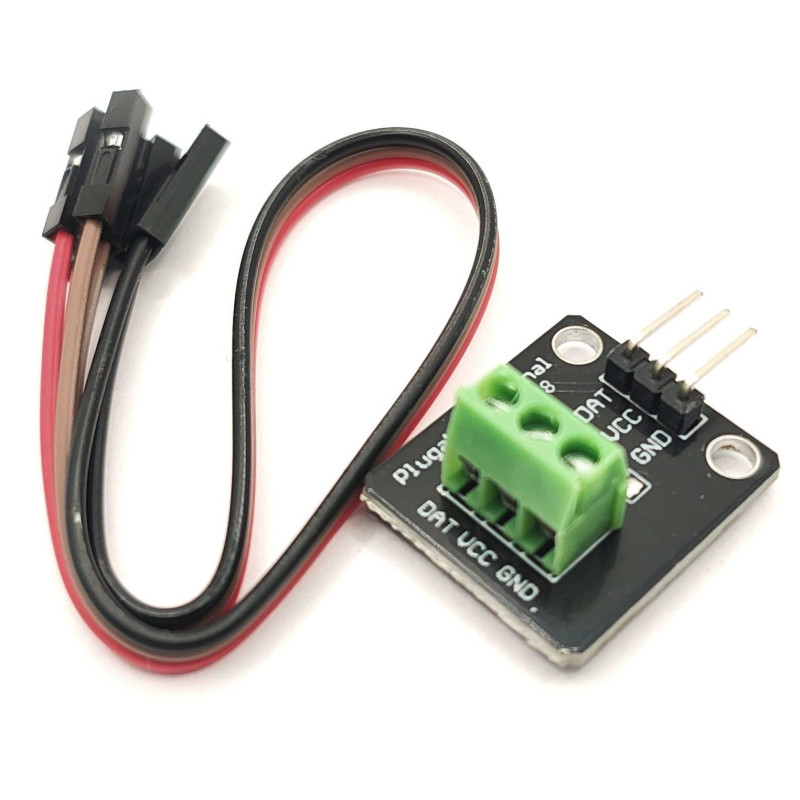

Модуль для датчика DS18B20 — Pugable Terminal v1738 представляет собой интерфейсную плату для подключения цифровых термодатчиков Dallas Semiconductor. Основное преимущество модуля — аппаратная стабилизация питания и подтяжка шины данных, что обеспечивает стабильную работу на длинных линиях связи (до 50 метров витой пары). Встроенный терминальный блок с винтовыми зажимами позволяет отказаться от пайки и использовать провод сечением до 1.5 мм². Модуль совместим с датчиками в корпусах TO-92, TO-92S и герметичных зондах, поддерживает работу по протоколу 1-Wire.

Версия v1738 отличает усиленная защита от перенапряжения на линии данных (до 5.5 В) и встроенный стабилизатор тока 3.3 В для питания датчика. Это исключает необходимость в дополнительных резисторах и стабилизаторах при подключении к микроконтроллерам с напряжением 5 В или 3.3 В.

Технические характеристики

• Напряжение питания: 3.3 В — 5.5 В постоянного тока
• Ток потребления: не более 5 мА (без учета нагрузки датчика)
• Поддерживаемые датчики: DS18B20, DS18S20, DS1822 (все модификации)
• Интерфейс: 1-Wire (цифровой)
• Максимальная длина линии: до 50 метров (витая пара 0.5 мм²)

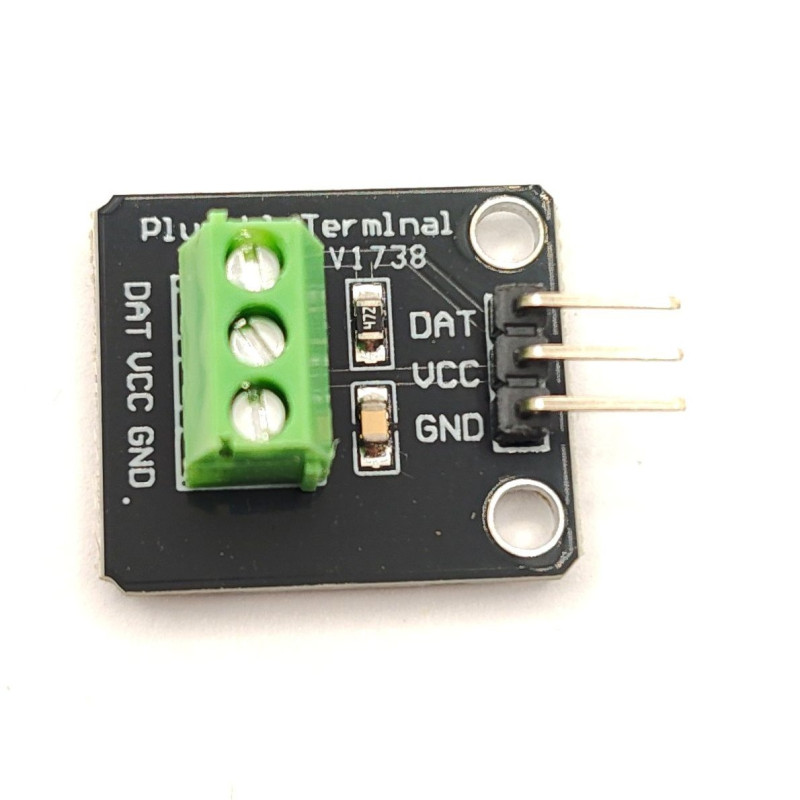

• Терминальный блок: 3 контакта (VCC, GND, DATA) с шагом 5.08 мм
• Размер платы: 25 x 20 мм
• Рабочая температура: от -55 °C до +125 °C (ограничено датчиком)
• Защита от перенапряжения: до 5.5 В на линии DATA

Полезная информация

Модуль Pugable Terminal v1738 предназначен для упрощения интеграции датчиков температуры DS18B20 в системы автоматизации, метеостанции, умный дом и промышленные контроллеры. В отличие от стандартной схемы включения (датчик + резистор 4.7 кОм на питание), данный модуль содержит все необходимые элементы на плате: подтягивающий резистор (4.7 кОм), фильтрующий конденсатор по питанию (100 нФ) и защитный диод по линии данных. Это исключает типовые ошибки монтажа, такие как отсутствие подтяжки или неправильное подключение питания.

Особенность версии v1738 — поддержка режима "паразитного питания" (parasite power). В этом режиме датчик получает энергию по линии данных, что позволяет использовать всего два провода (DATA и GND) вместо трёх. Однако для стабильной работы на длинных линиях рекомендуется использовать трёхпроводное подключение (VCC, GND, DATA). Модуль автоматически определяет режим питания: если на контакт VCC подано напряжение, датчик питается от него; если VCC оставлен свободным, модуль переключается в режим паразитного питания.

При установке датчика в корпусе TO-92 на плату следует соблюдать полярность: плоская сторона корпуса должна быть обращена к маркировке на плате. Для герметичных зондов (кабель до 3 метров) используйте клеммник, предварительно зачистив провода на 6-8 мм. Важно: не допускайте одновременного подключения более 10 датчиков на одну шину
