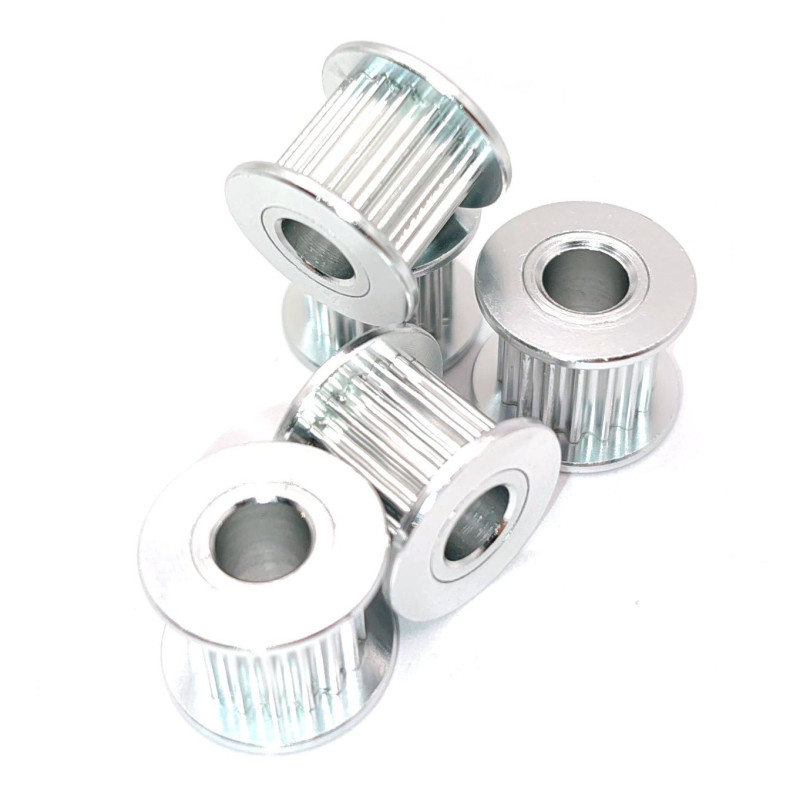

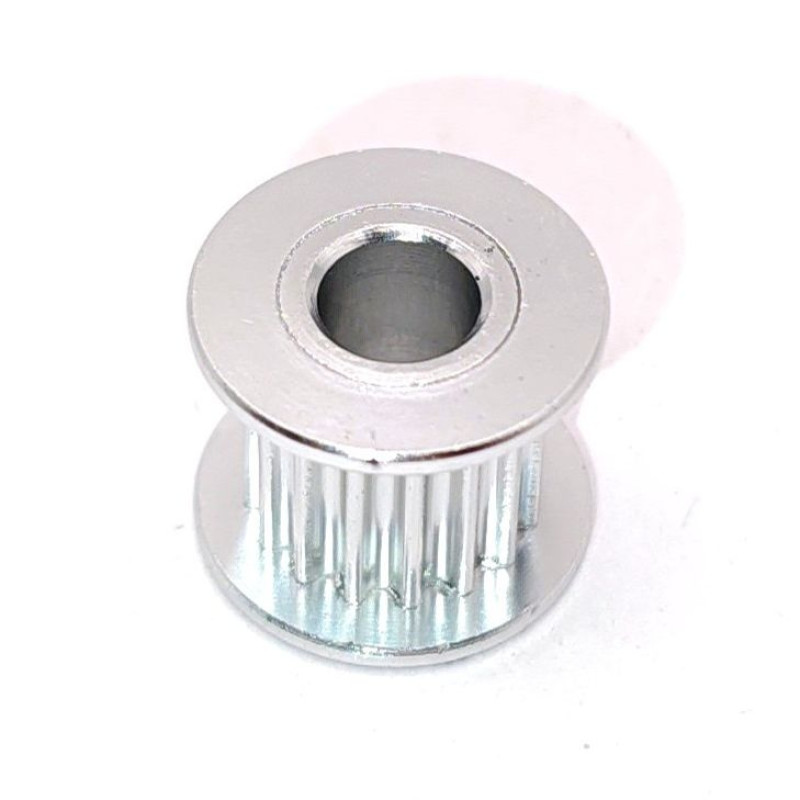

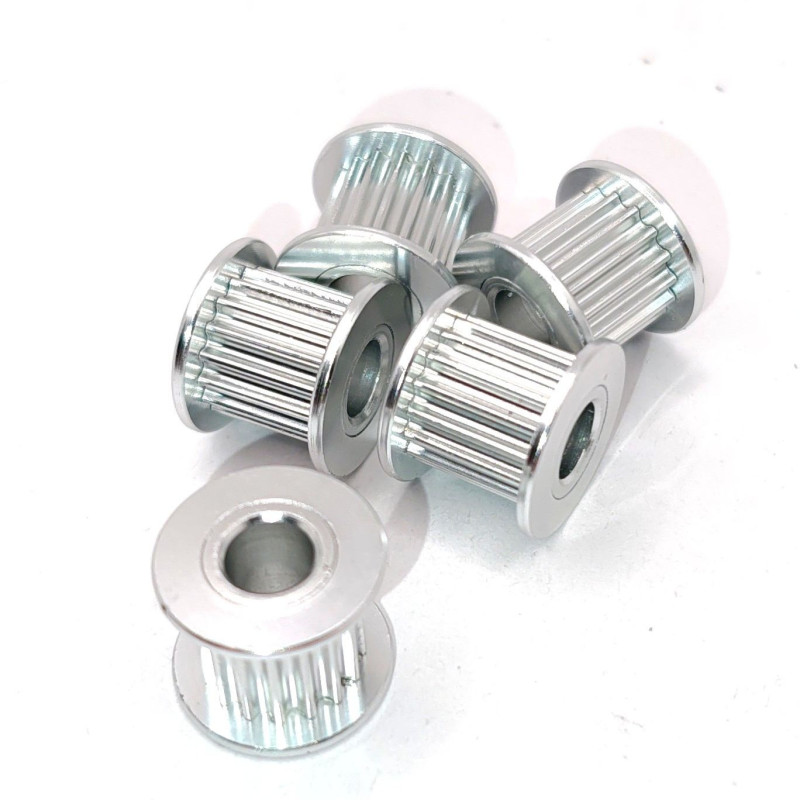

Зубчатый шкив GT2-6мм AF, 20 зубов, вал 5мм

Зубчатый шкив GT2 с профилем зуба 6 мм и количеством зубьев 20 предназначен для передачи крутящего момента в системах позиционирования и автоматизации с использованием зубчатых ремней стандарта GT2. Посадочное отверстие диаметром 5 мм позволяет устанавливать шкив непосредственно на валы шаговых двигателей NEMA 11, NEMA 14 и NEMA 17 с валом 5 мм, а также на гладкие валы соответствующего диаметра. Конструкция без фиксирующих винтов предполагает монтаж с натягом, посадку на штифт, клей или использование внешних стопорных элементов.

Профиль GT2 (2 мм шаг) обеспечивает плавное зацепление с ремнём, снижает люфт и повышает точность позиционирования по сравнению с трапециевидными профилями. Шкив изготавливается из алюминиевого сплава методом точения или фрезерования, что даёт низкую инерцию вращения и устойчивость к износу при умеренных нагрузках. Ширина ремня 6 мм соответствует распространённым ремням GT2-6мм, применяемым в 3D-принтерах, лазерных гравировальных станках, плоттерах и CNC-механизмах.

• Тип профиля: GT2 (шаг 2 мм)
• Количество зубьев: 20
• Ширина под ремень: 6 мм
• Диаметр посадочного отверстия: 5 мм
• Материал: алюминиевый сплав
• Фиксирующие винты: отсутствуют как и отверстия под них
• Делительный диаметр: 20 × 2 / π ≈ 12,73 мм
• Наружный диаметр: около 13,5 мм
• Совместимые ремни: GT2 шириной 6 мм
• Типовое применение: 3D-принтеры, CNC, плоттеры, системы линейных перемещений

Что важно знать о шкиве GT2-6мм с 20 зубьями и валом 5 мм

Шкив GT2 с 20 зубьями — один из наиболее распространённых элементов в кинематике 3D-принтеров и небольших станков с ЧПУ. Профиль GT2 был разработан как усовершенствованная версия профиля MXL и имеет скруглённую форму зуба, что уменьшает проскальзывание ремня и увеличивает площадь контакта. Благодаря этому достигается более стабильная передача движения без рывков, что критично для точной печати и фрезерования.

Делительный диаметр шкива с 20 зубьями при шаге 2 мм составляет примерно 12,73 мм. Это означает, что за один полный оборот шкива ремень перемещается на 40 мм (20 зубьев × 2 мм). Такая величина удобна при расчёте шагов на миллиметр в прошивке принтера: например, при шаговом двигателе с 200 шагами на оборот и микрошаге 1/16 получается 200 × 16 / 40 = 80 шагов на миллиметр — стандартное значение для многих моделей.

Отсутствие фиксирующих винтов — важная особенность. Шкивы с винтами требуют аккуратной затяжки, чтобы не повредить вал двигателя и не создать биение. Модели без винтов обычно сажаются на вал с небольшим натягом, фиксируются клеем (например, Loctite 638) или дополняются внешними стопорными кольцами и штифтами. Такой подход уменьшает дисбаланс, снижает вибрации на высоких оборотах и упрощает замену шкива при износе.

При установке важно следить за соосностью шкива и ремня: перекос приводит к неравномерному износу зубьев и повышенному шуму.
