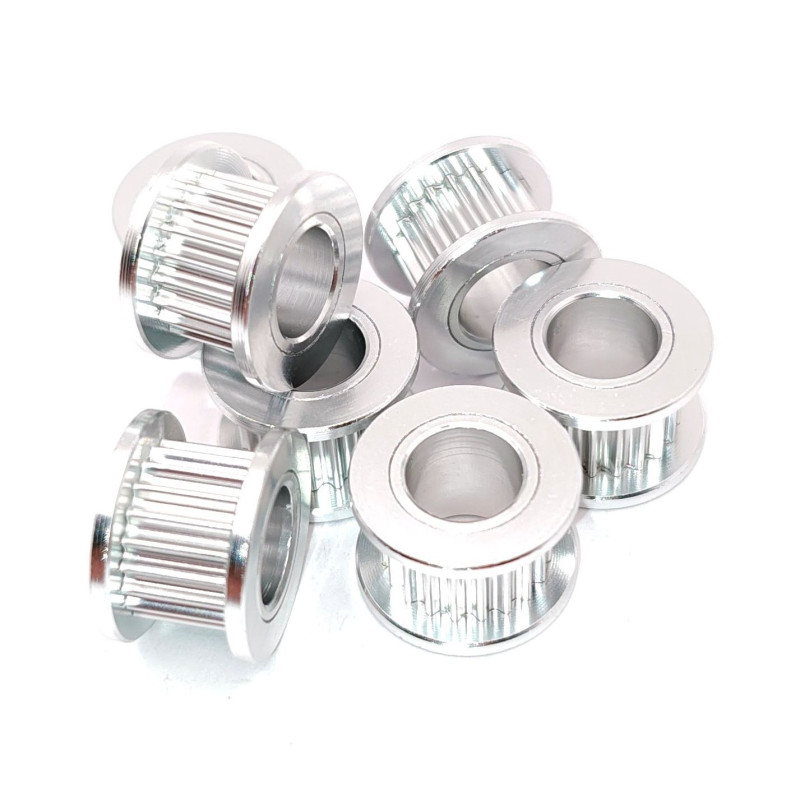

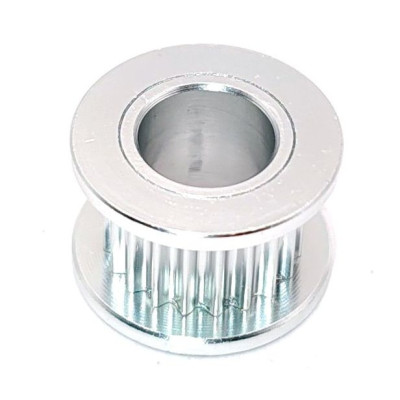

Зубчатый шкив GT2-6мм AF, 20 зубов, вал 8мм без фиксирующих винтов

Зубчатый шкив GT2 с профилем зуба 6 мм и числом зубьев 20 представляет собой элемент ременной передачи, предназначенный для работы с зубчатыми ремнями стандарта GT2 (2M). Профиль GT2 имеет скруглённую форму зуба, что обеспечивает плавное зацепление, снижение люфта и повышенную точность позиционирования по сравнению с трапецеидальными профилями. Посадочное отверстие диаметром 8 мм позволяет устанавливать шкив непосредственно на вал соответствующего диаметра, например на шаговый двигатель NEMA 17 с валом 8 мм или на гладкий вал в системах линейного перемещения.

Шкив данного типоразмера не имеет фиксирующих винтов, поэтому крепление на валу осуществляется за счёт внешних элементов: установочных винтов на самом валу, штифтов, клеевого соединения или фрикционного зажима. Такая конструкция востребована в проектах, где требуется минимальный радиальный габарит ступицы или где фиксация реализуется иным способом. Шкив применяется в 3D-принтерах, лазерных и фрезерных станках с ЧПУ, плоттерах, а также в автоматизированных системах позиционирования.

• Профиль зуба: GT2 (2M), шаг 2 мм
• Число зубьев: 20
• Ширина рабочей части: 6 мм (под ремень шириной 6 мм)
• Посадочное отверстие: 8 мм
• Фиксирующие винты: отсутствуют
• Материал: как правило, алюминиевый сплав (уточняется у продавца)
• Делительный диаметр: 20 × 2 / π ≈ 12,73 мм
• Совместимость: ремни GT2 шириной 6 мм, валы диаметром 8 мм

Полезная информация о шкивах GT2

Стандарт GT2 (Gates Tooth 2 мм) был разработан компанией Gates для высокоточных приводов. В отличие от профиля MXL или T2.5, зуб GT2 имеет скруглённую вершину и впадину, что уменьшает проскальзывание и износ ремня. Именно поэтому GT2 стал де-факто стандартом в любительских и полупрофессиональных 3D-принтерах, где важна точность позиционирования экструдера и стола.

Число зубьев 20 — одно из самых распространённых решений. Делительный диаметр шкива вычисляется по формуле D = N × P / π, где N — число зубьев, P — шаг. Для 20 зубьев при шаге 2 мм получаем примерно 12,73 мм. Это означает, что за один полный оборот шкива ремень перемещается на 40 мм (20 зубьев × 2 мм). Такая величина удобна для расчёта шагов на миллиметр в прошивке контроллера: при использовании шагового двигателя с 200 шагами на оборот и микрошаге 1/16 получается 200 × 16 / 40 = 80 шагов на миллиметр.

Особенности посадки без фиксирующих винтов

Отсутствие установочных винтов на ступице означает, что шкив удерживается на валу только за счёт трения или дополнительных элементов. Это накладывает определённые требования: диаметр вала должен точно соответствовать отверстию (обычно допуск H7 или близкий к нему), а поверхность вала — быть чистой и без задиров. Для надёжной передачи крутящего момента часто применяют:

• установочный винт, вкручиваемый в вал перпендикулярно оси (если вал позволяет сверление);
• шлицевые или шпоночные соединения (редко для столь малых диаметров);
• анаэробный клей-фи
