Тяга управления металлическая, резьба М3 для RC и DiY

Тяга управления металлическая, резьба М3 для RC и DiY

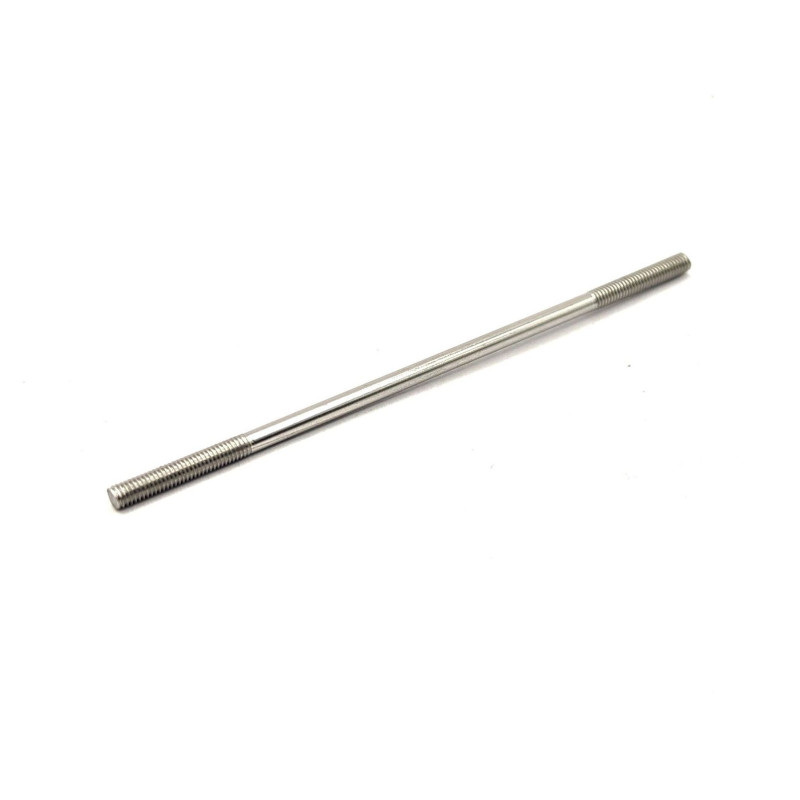

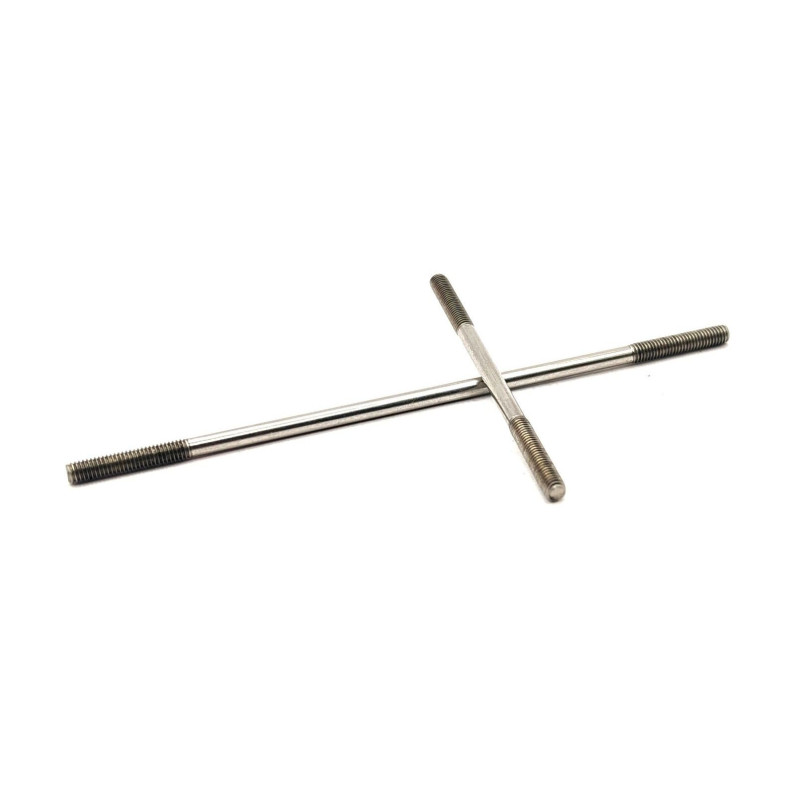

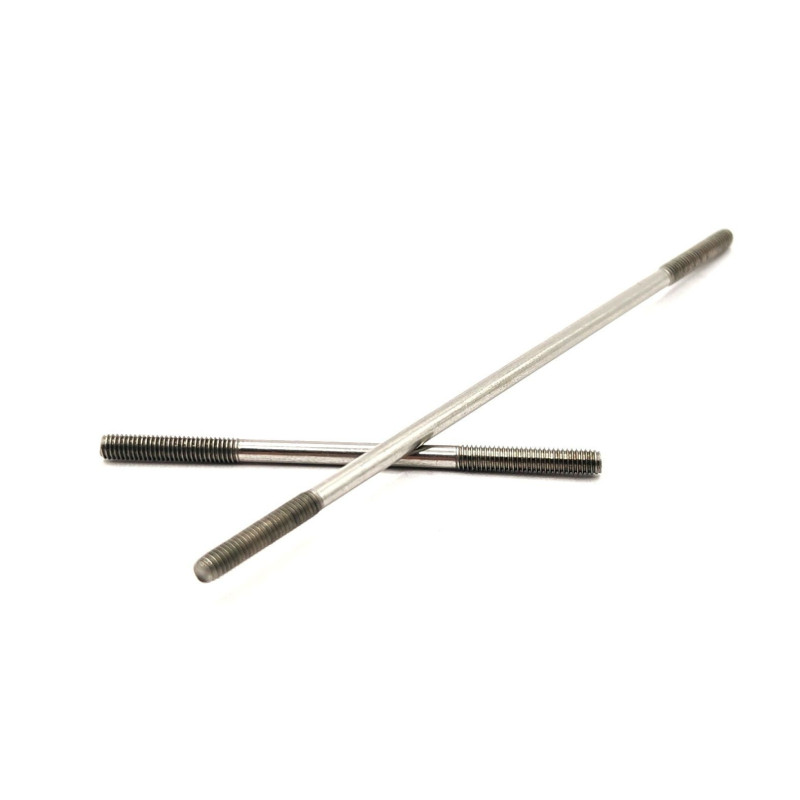

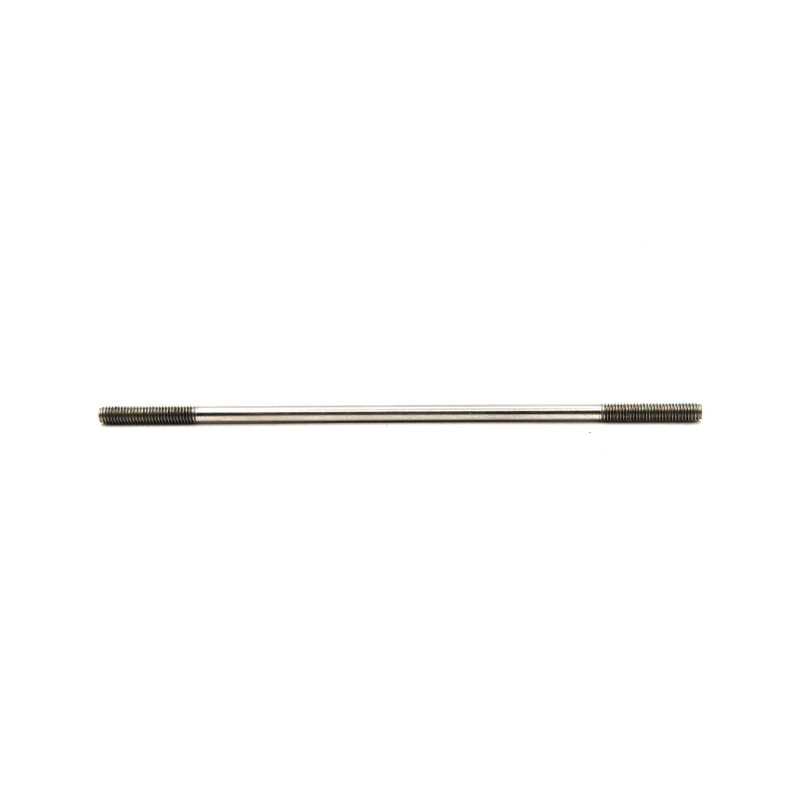

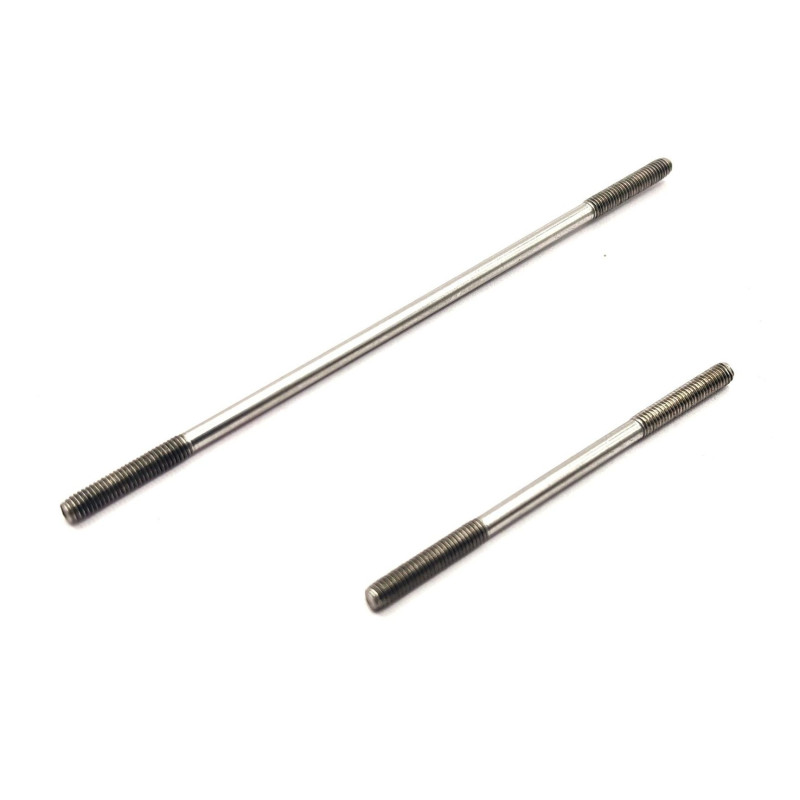

Металлическая тяга управления с резьбой М3 представляет собой прямую связующую штангу, применяемую в механизмах радиоуправляемых моделей и самодельных конструкциях для передачи линейного усилия между сервоприводом и управляемой поверхностью (руль, элерон, руль высоты, руль направления, дроссельная заслонка). Изготовлена из металла (сталь или латунь), что обеспечивает высокую жёсткость на сжатие и растяжение по сравнению с пластиковыми или углепластиковыми аналогами. Резьба М3 метрическая, с шагом 1,0 мм, совместима со стандартными наконечниками, шаровыми шарнирами (ball link), качалками и рычагами с ответной резьбой М3 или отверстиями под винт М3.

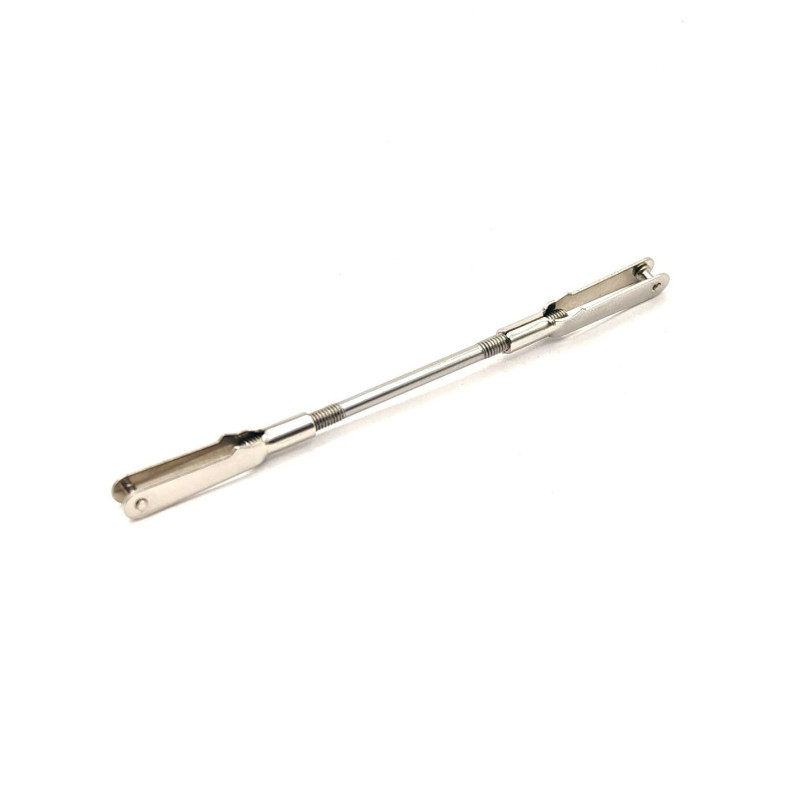

Применение металлической тяги снижает упругую деформацию в системе управления, устраняет люфт, характерный для гибких тяг (боуденов) и пластиковых штанг, и обеспечивает точную, повторяемую передачу хода сервопривода. Резьбовые концы позволяют регулировать длину тяги в сборе с наконечниками: навинчивая или свинчивая наконечники, можно точно выставить нейтральное положение рулевой поверхности без изменения геометрии качалки.

• Материал: сталь, резьба метрическая М3
• Тип: прямая тяга управления

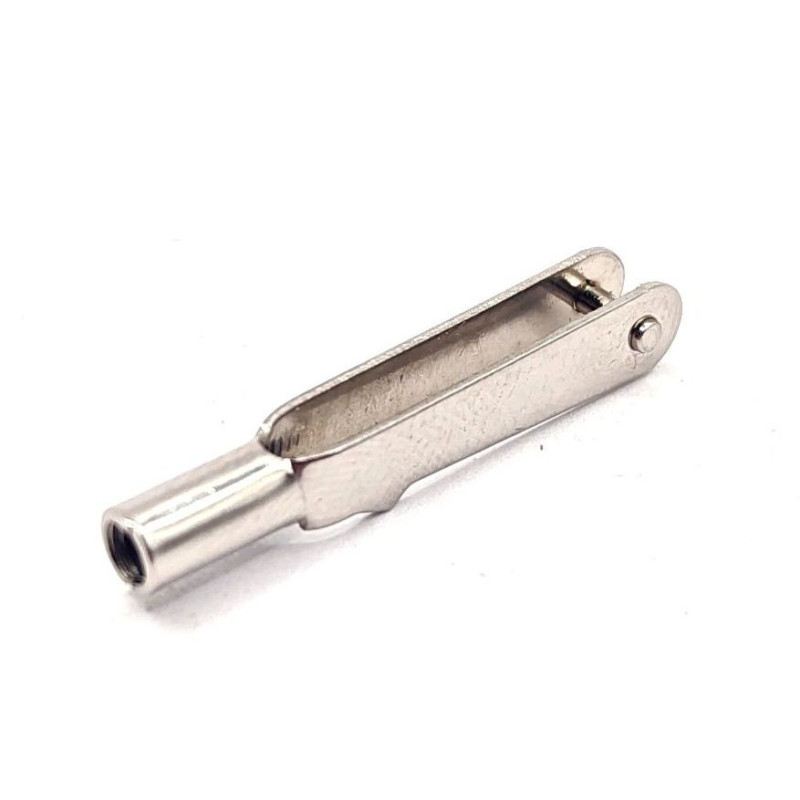

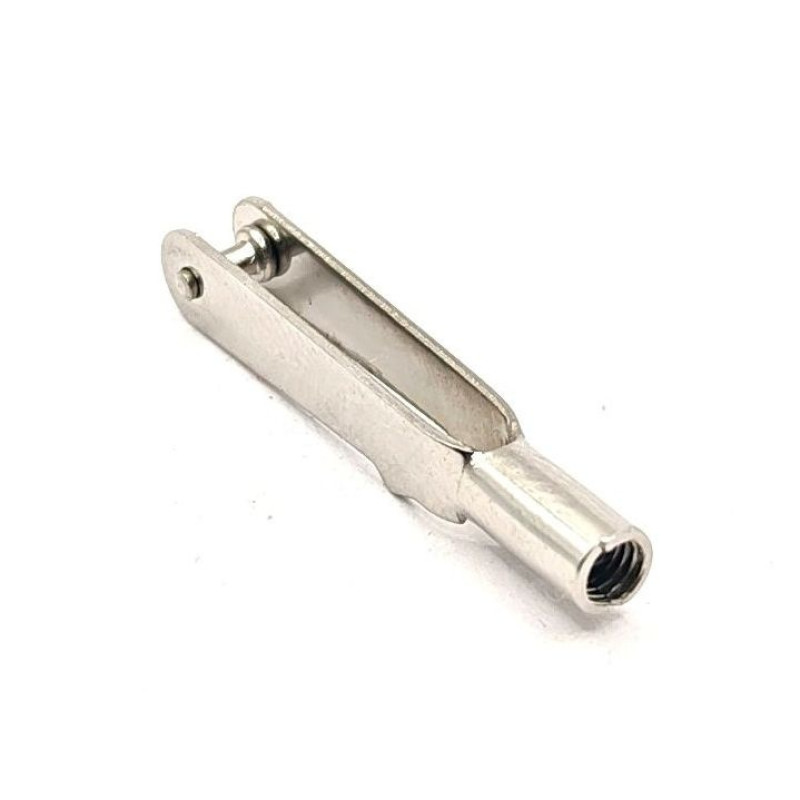

• Совместимость: наконечники, шаровые шарниры и качалки с резьбой М3
• Назначение: RC-модели (самолёты, вертолёты, авто, катера), DiY-механизмы
• Функция: передача линейного усилия от сервопривода к управляемой поверхности
• Регулировка: длина настраивается навинчиванием/свинчиванием наконечников
• Преимущества: высокая жёсткость, минимальный люфт, устойчивость к деформации
• Установка: фиксация резьбового соединения рекомендуется резьбовым фиксатором (Loctite) или контргайкой

Полезная информация: как правильно подобрать и установить тягу М3

Тяга управления — один из ключевых элементов кинематической цепи модели. От её жёсткости и точности установки напрямую зависит отклик рулевых поверхностей и стабильность полёта или движения. Металлическая тяга с резьбой М3 — универсальное решение, поскольку резьба М3 является одним из самых распространённых стандартов в RC-моделировании и DiY-механике. Наконечники, шаровые шарниры, тяги-качалки и рычаги сервоприводов в большинстве случаев выпускаются именно с посадкой или резьбой М3.

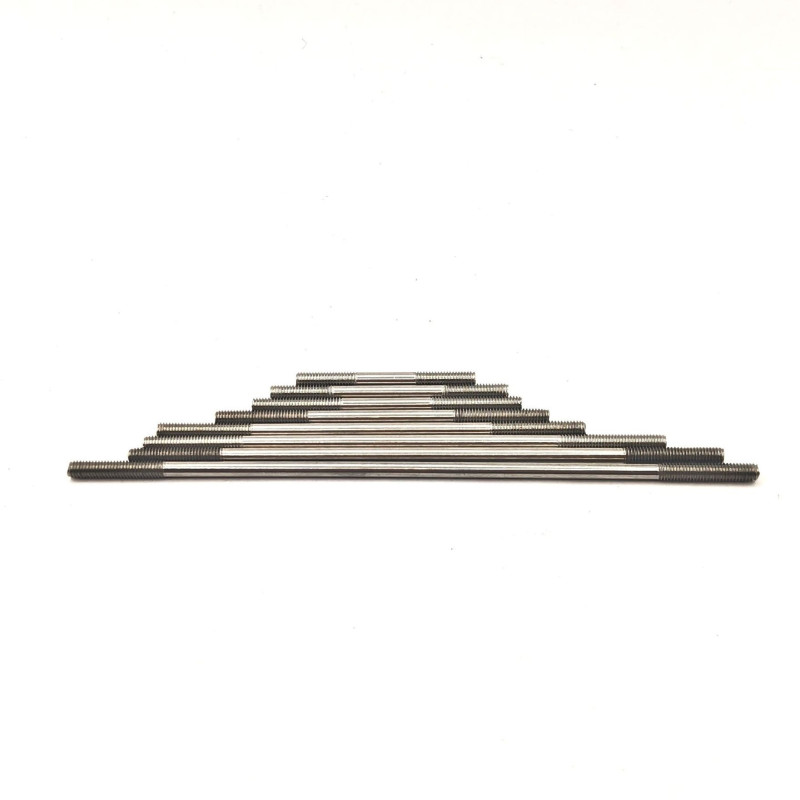

При подборе длины тяги важно учитывать ход сервопривода и геометрию качалки. Оптимально, чтобы тяга работала под углом, близким к 90° к плечу качалки в нейтральном положении — это обеспечивает максимальную эффективность передачи усилия и симметричный ход в обе стороны. Слишком длинная тяга теряет жёсткость на сжатие и склонна к продольному изгибу (потере устойчивости), поэтому для длинных плеч используют дополнительные направляющие или более толстые штанги.
