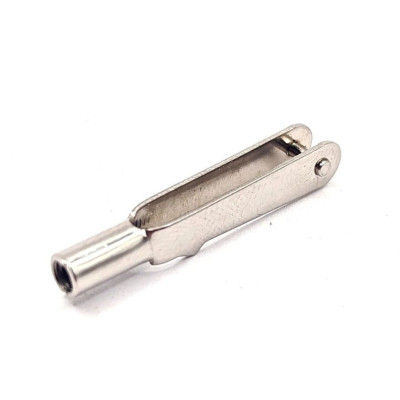

Съёмный вилочный наконечник типа скоба для тяги М3

Съёмный вилочный наконечник типа скоба для тяги М3

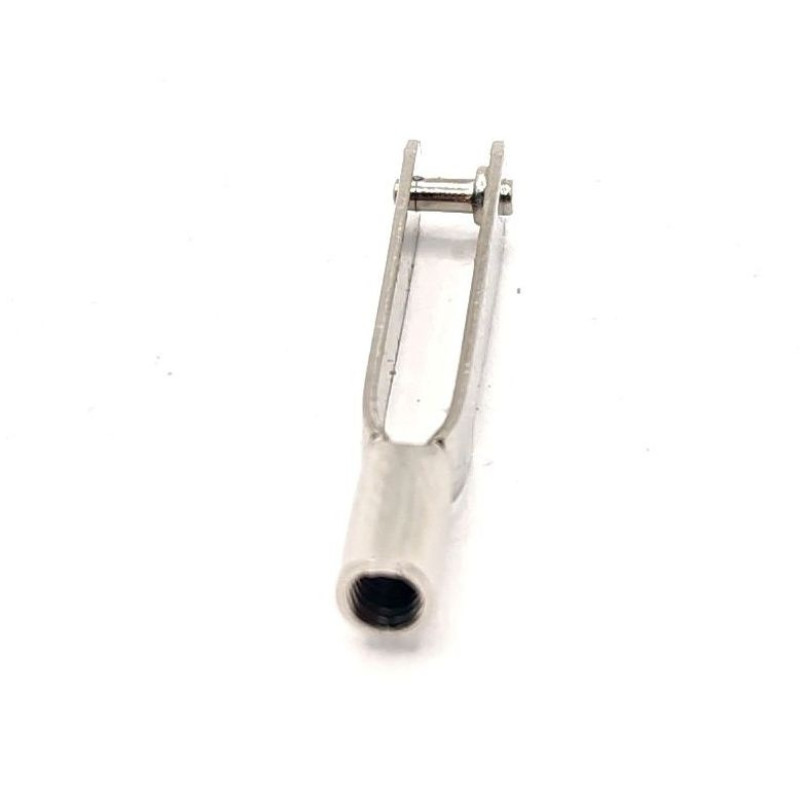

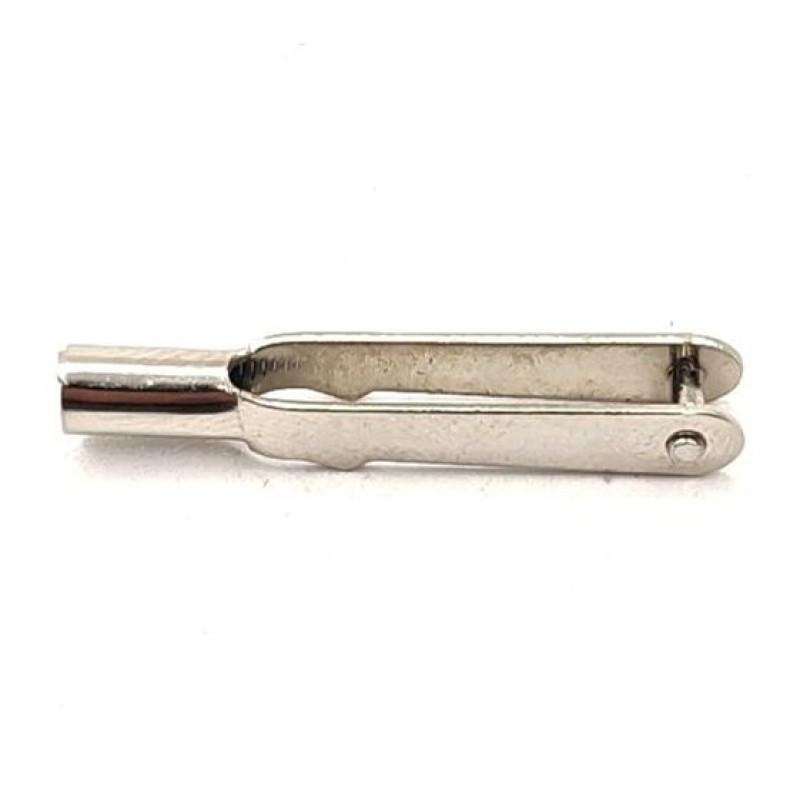

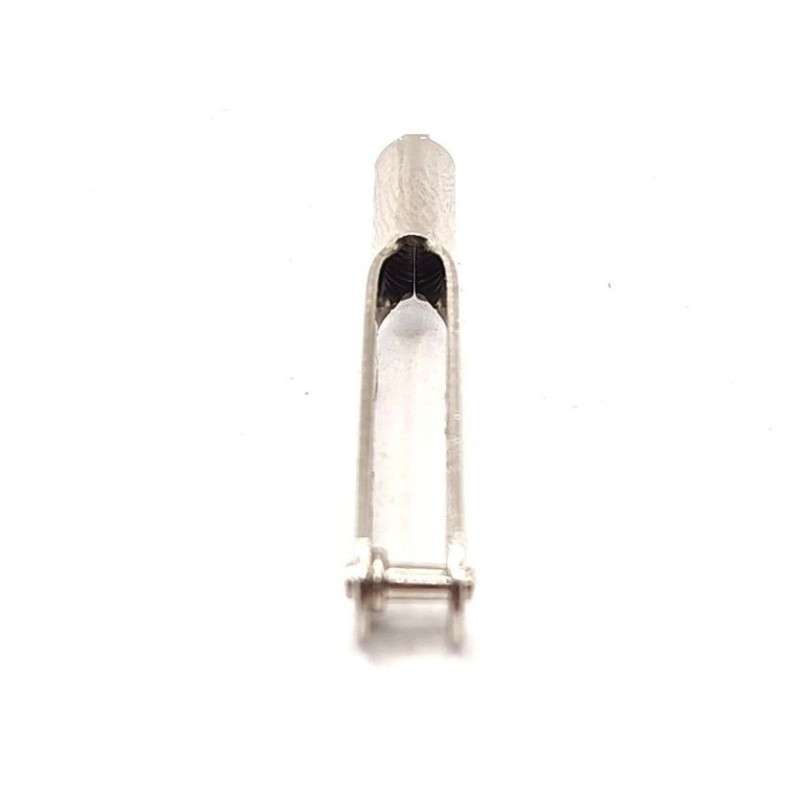

Съёмный вилочный наконечник типа скоба предназначен для шарнирного соединения тяг и рычагов с резьбовым окончанием М3. Конструкция представляет собой U-образную скобу с двумя соосными отверстиями под штифт или болт, которая навинчивается на резьбовой хвостовик тяги. Съёмное исполнение позволяет производить замену наконечника без демонтажа самой тяги и без нарушения её геометрии, что упрощает обслуживание и ремонт узла.

Наконечник обеспечивает подвижное соединение с одной степенью свободы (поворот в плоскости скобы), что снижает паразитные нагрузки на тягу при работе механизма. Резьба М3 (наружный диаметр 3 мм, стандартный шаг 0,5 мм) обеспечивает точную регулировку длины тяги при монтаже. Изделие применяется в радиоуправляемых моделях, лёгких механизмах, приводах рулевого управления, тягах дросселя и других узлах, где требуется компактное шарнирное соединение с возможностью быстрой замены.

• Тип: съёмный вилочный наконечник (скоба)
• Резьба: М3 (метрическая, шаг 0,5 мм)
• Длина: 30 мм
• Материал: сталь
• Крепление к ответной детали: штифт через отверстия в щеках скобы
• Способ монтажа: навинчивание на резьбовой хвостовик тяги
• Съёмная конструкция: возможность замены без демонтажа тяги
• Применение: тяги рулевого управления, приводы, модели, лёгкие механизмы

Полезная информация

Вилочный наконечник типа скоба — это классический элемент механических тяг, известный также как «вилка», «серьга» или «U-образный наконечник». Его основное назначение — преобразовать резьбовое окончание тяги в шарнирное соединение. В отличие от шарового наконечника, скоба даёт одну степень свободы: ответная деталь может поворачиваться вокруг оси штифта, но не вращаться вокруг своей оси. Это важно в тех узлах, где требуется строго плоское качание рычага без паразитного вращения.

Резьба М3 — одна из самых распространённых в мелкой механике и моделизме. Наружный диаметр 3 мм при стандартном шаге 0,5 мм обеспечивает достаточную прочность для усилий в несколько десятков ньютонов и при этом позволяет точно регулировать длину тяги: один оборот наконечника смещает точку соединения примерно на 0,5 мм. Это удобно при настройке рулевых тяг, тяг дросселя, приводов сервомашинок и подобных узлов.

Съёмность наконечника — важное эксплуатационное преимущество. В неразборных конструкциях для замены изношенной вилки приходится снимать всю тягу, что требует разборки смежных узлов и повторной регулировки. Съёмный наконечник откручивается от хвостовика тяги, заменяется новым, и при необходимости положение регулируется без демонтажа. Это особенно ценно в моделях и малогабаритных механизмах, где доступ к узлу ограничен.

При выборе наконечника следует учитывать материал: латунные вилки хорошо работают в лёгких узлах и не подвержены коррозии, стальные — более прочные и подходят для нагруженных соединений, алюминиевые — компромисс по массе и прочности. Также важно подобрать диаметр отверстия под штифт или винт:
