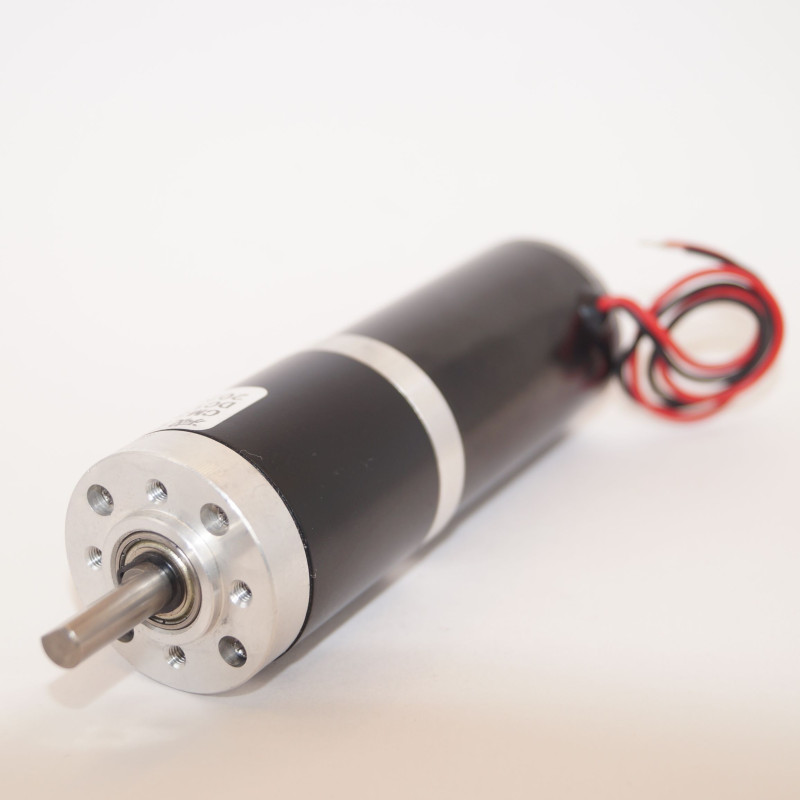

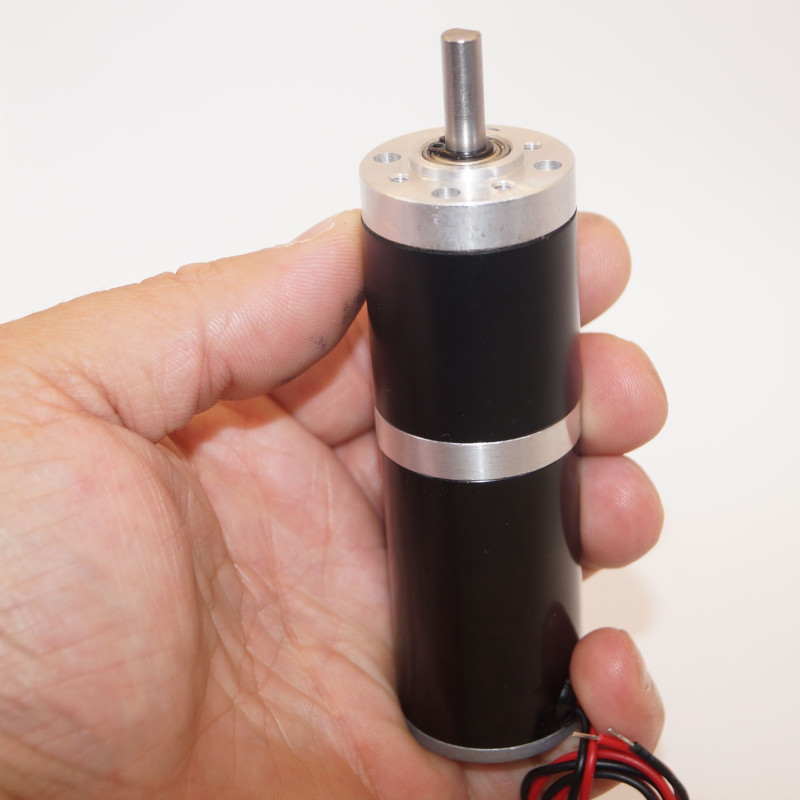

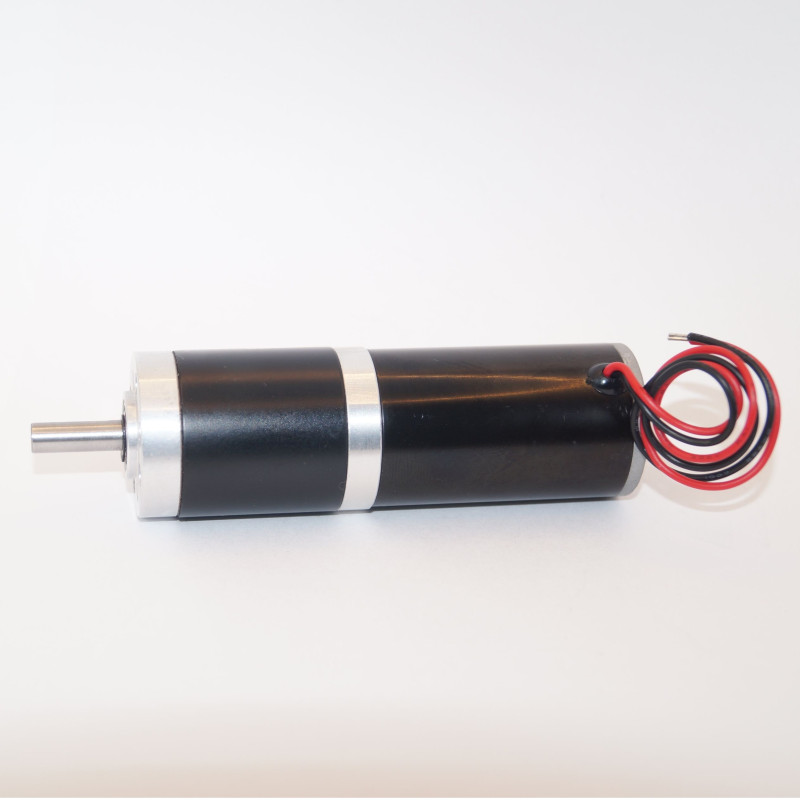

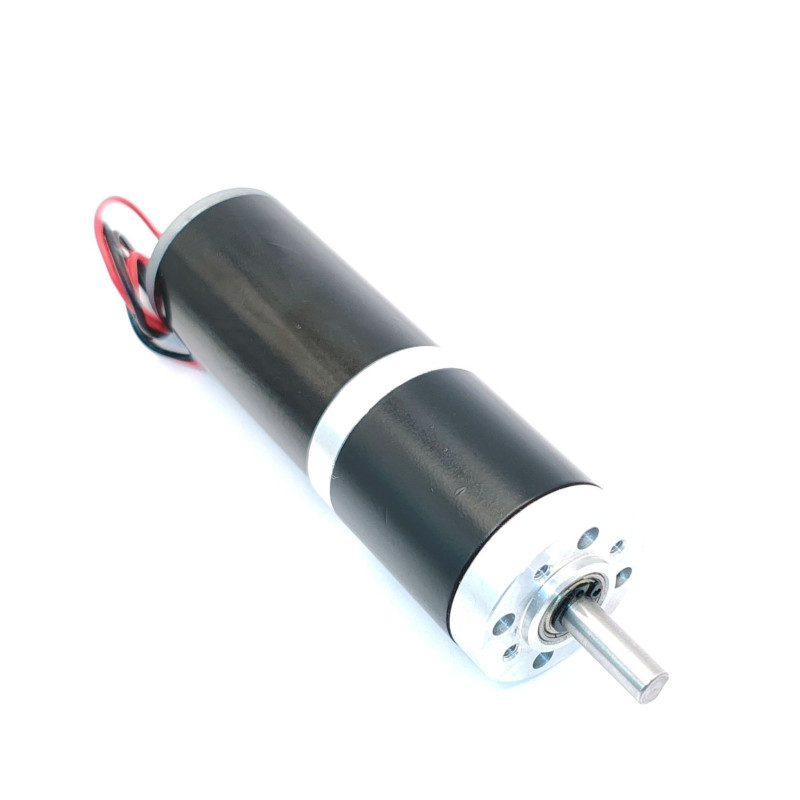

Мотор с редуктором планетарным CM32-31ZY на выбор оборотов в минуту 12 вольт

Мотор с редуктором планетарным CM32-31ZY на выбор оборотов в минуту 12 вольт

Данный электродвигатель постоянного тока представляет собой высоконадежное решение для задач, требующих точного позиционирования и высокого крутящего момента при компактных габаритах. Планетарный редуктор, в отличие от прямозубых или червячных аналогов, обеспечивает соосность выходного вала и корпуса, что критически важно для встраивания в ограниченное пространство механизмов. Благодаря использованию закаленных стальных шестерен и подшипников скольжения, ресурс работы узла значительно превышает показатели стандартных коллекторных двигателей без редуктора, особенно в режимах частых пусков и реверсов.

Модель CM32-31ZY доступна в нескольких модификациях, отличающихся передаточным числом, что позволяет подобрать оптимальное сочетание скорости вращения и крутящего момента под конкретную нагрузку. Номинальное напряжение 12 В обеспечивает универсальность питания как от аккумуляторных батарей, так и от стабилизированных блоков питания. Встроенный коллекторный узел рассчитан на длительную работу, а наличие ферритовых магнитов гарантирует стабильность магнитного поля и минимизацию потерь на вихревые токи.

• Напряжение питания: 12 В постоянного тока (допустимый диапазон 10-14 В)

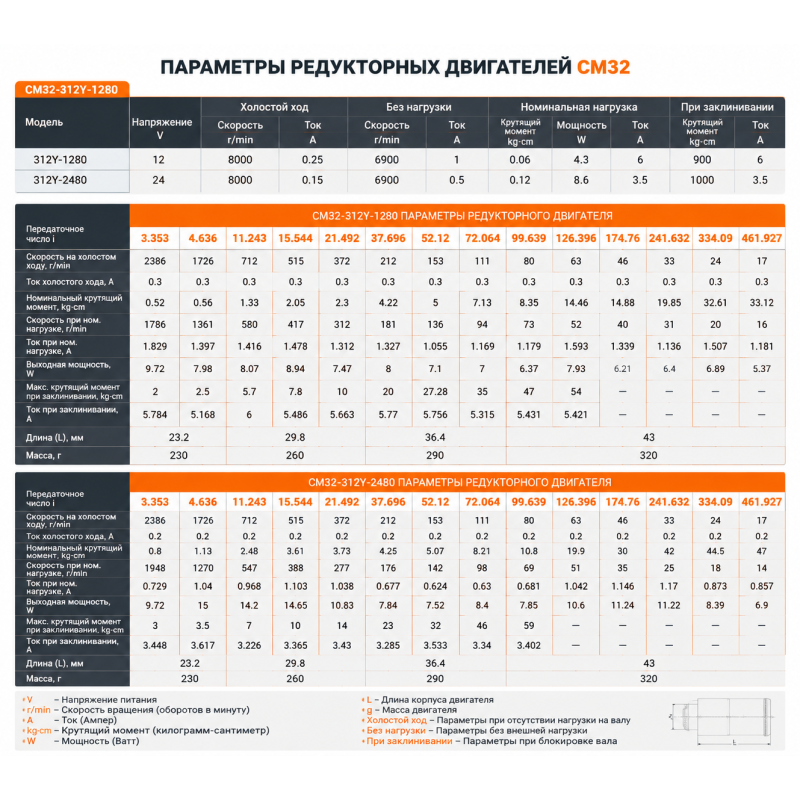

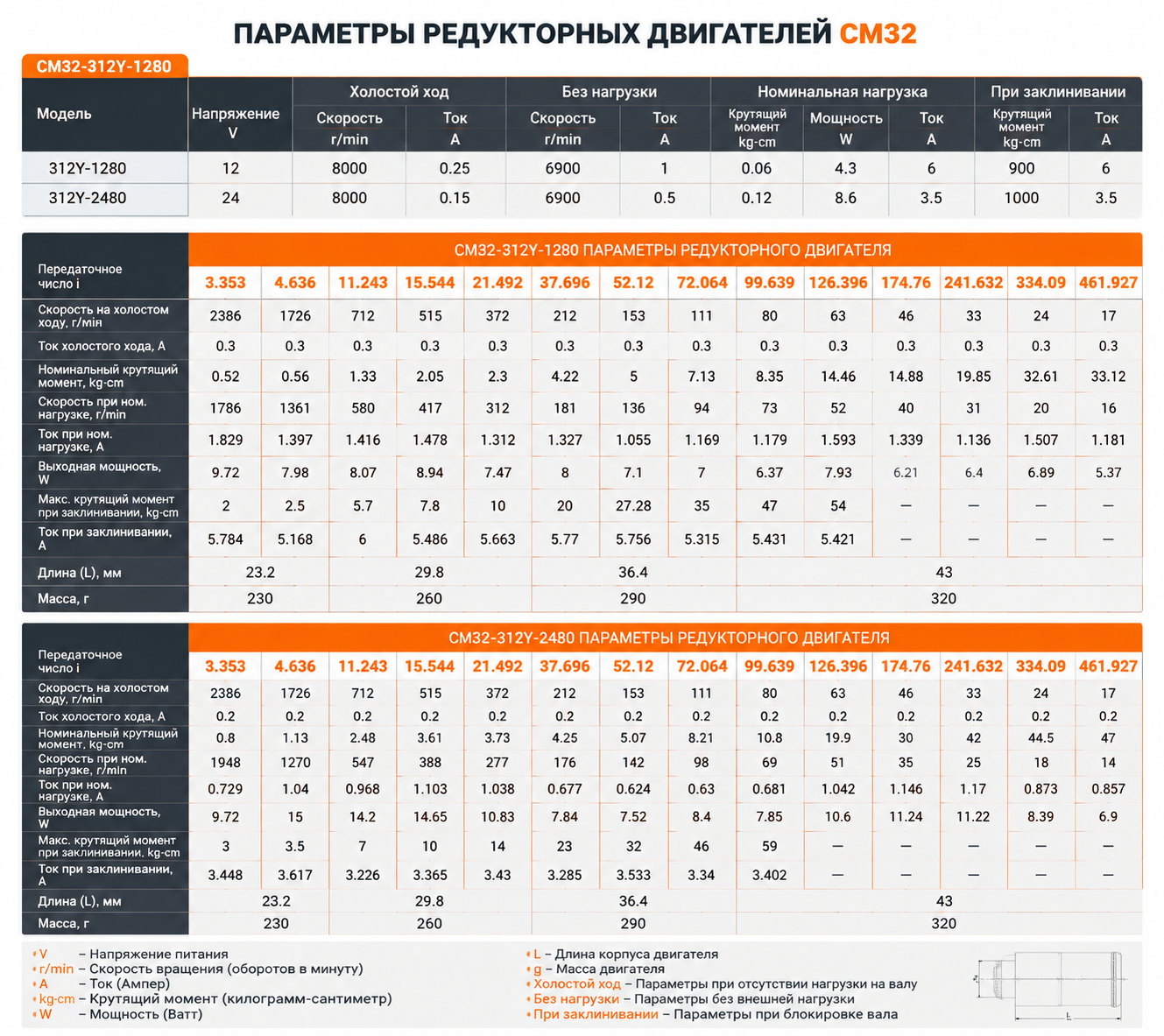

• Передаточные числа редуктора: доступны варианты от 1/19 до 1/350 (уточняйте при заказе)
• Скорость вращения выходного вала: от 17 до 2386 об/мин в зависимости от выбранного редуктора в опциях
• Максимальный крутящий момент: до 20 кг*см (зависит от версии редуктора)

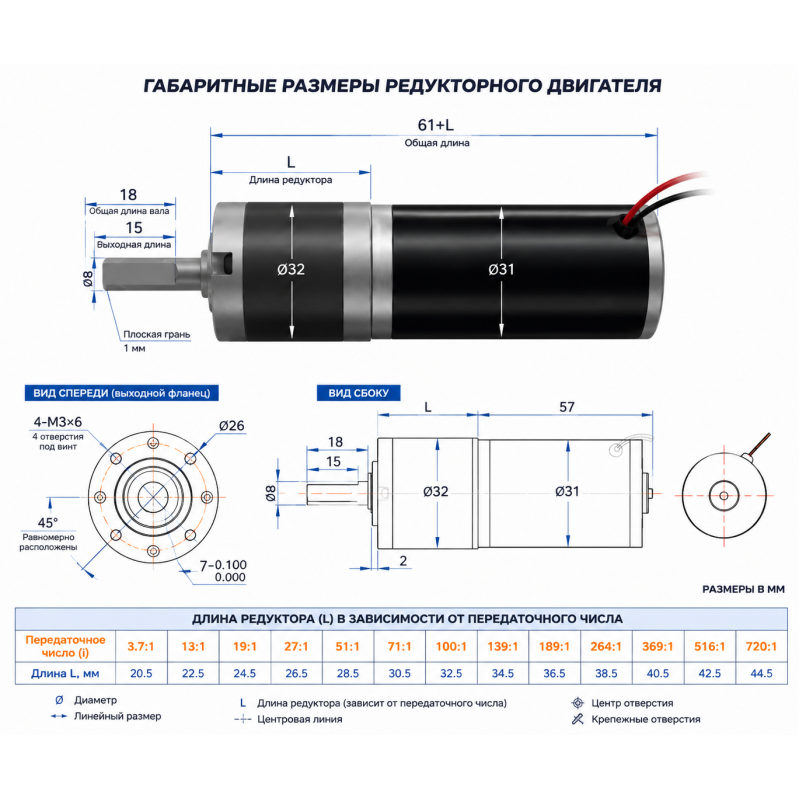

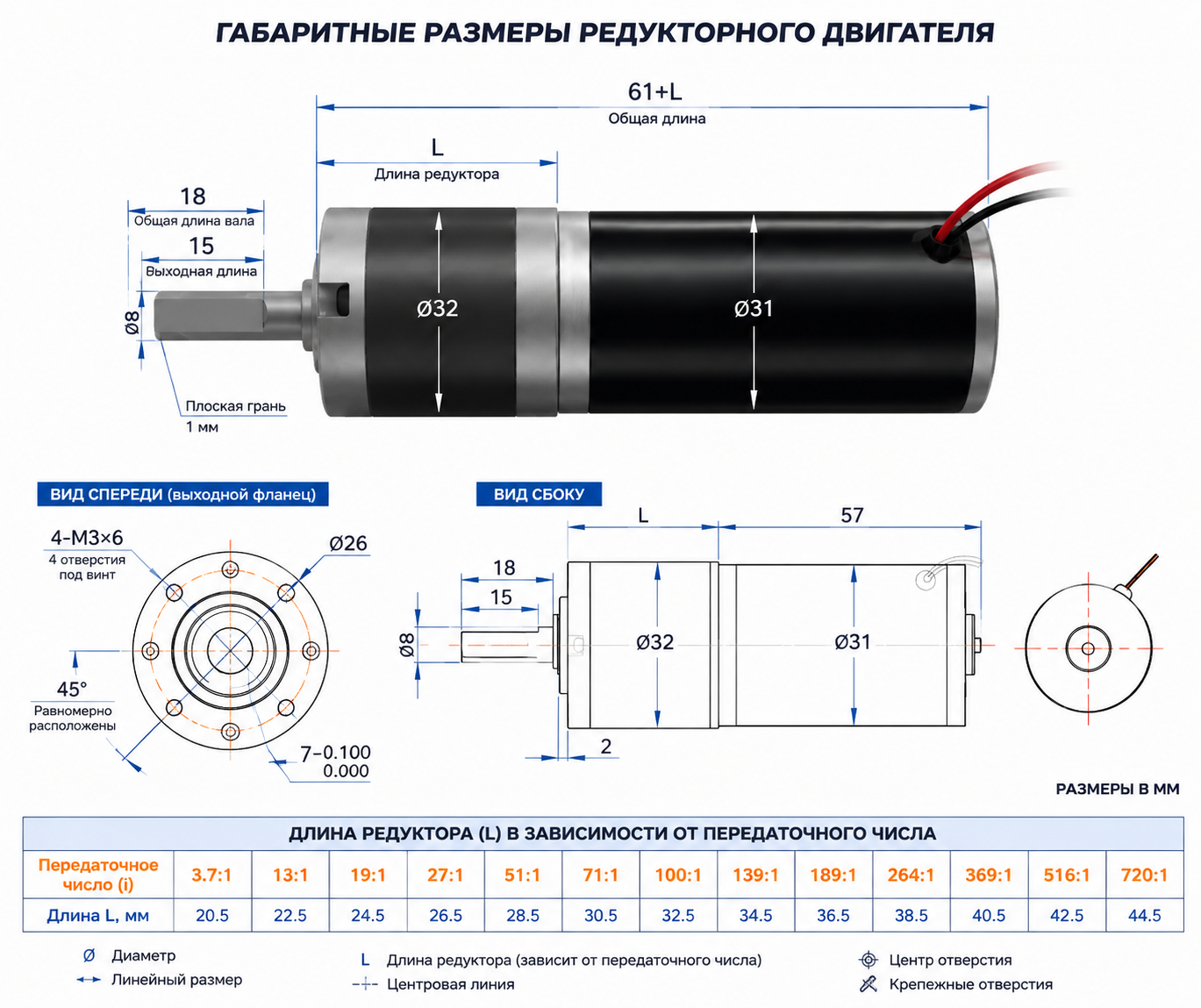

• Диаметр корпуса: 32 мм (класс точности исполнения — прецизионный)
• Длина корпуса: 31 мм без учета выходного вала

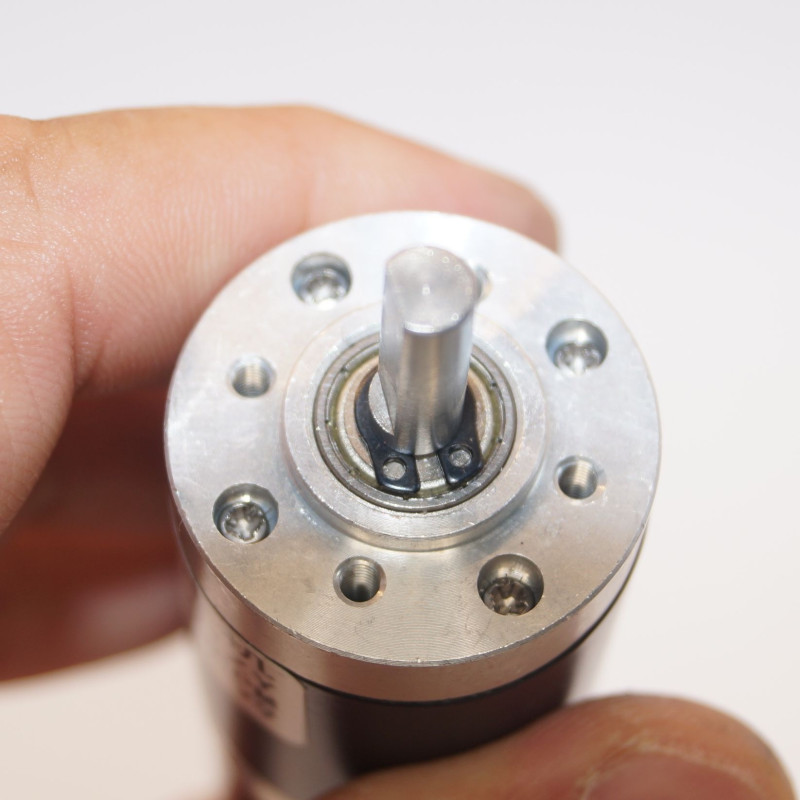

• Выходной вал: D-образный (под шестерню или муфту), диаметр 6 мм
• Тип подшипников: скольжения (втулки) для редуктора, втулки для ротора
• Ток холостого хода: не более 0.4 А
• Ток под нагрузкой: до 2.5 А (кратковременно)
• Температура эксплуатации: от -10°C до +60°C
• Ресурс: не менее 1000 часов непрерывной работы при номинальной нагрузке
• Материал шестерен: закаленная сталь, вал — калиброванная сталь

Рекомендации по выбору и подключению

При выборе конкретной модели необходимо точно определить требуемую частоту вращения выходного вала. Если нагрузка предполагает значительное сопротивление (например, привод винта или подъемного механизма), выбирайте версию с большим передаточным числом — это даст высокий крутящий момент, но снизит максимальную скорость. Для механизмов, где важна скорость (например, вентиляторы или насосы), подойдут редукторы с меньшим числом (1/19, 1/27).

Учтите, что коллекторные двигатели данного типа требуют защиты от перегрева при длительной работе под полной нагрузкой. Рекомендуется использовать ШИМ-регулятор для плавного изменения оборотов, что также снижает пусковые токи. Для реверса необходимо использовать реле или H-мост, так как прямое переключение полярности на ходу может привести к искрению и износу щеток.

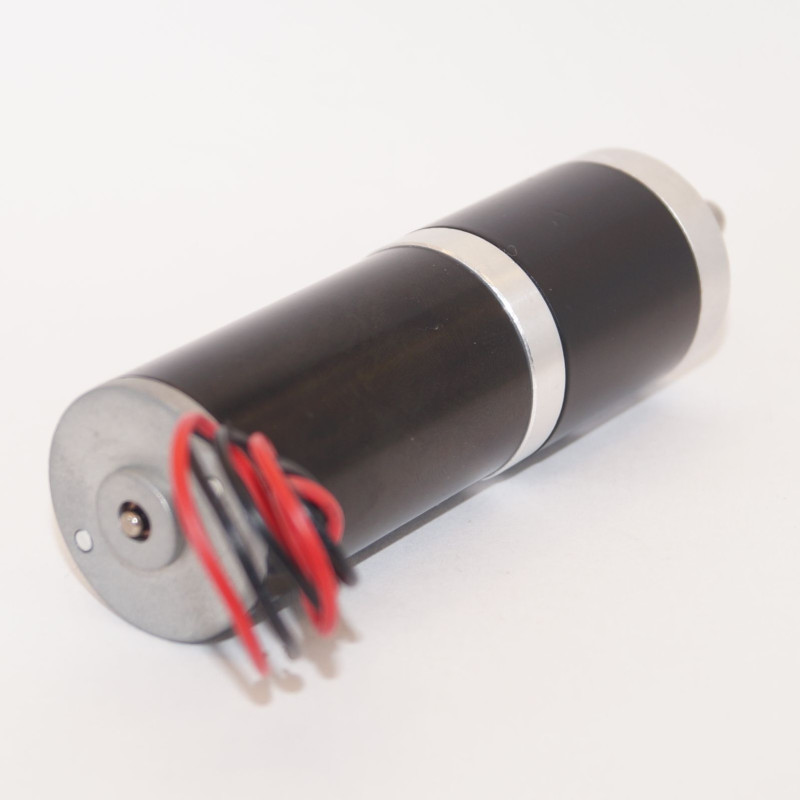

Подключение осуществляется к двум проводам (красный — плюс, черный — минус). При смене полярности вал вращается в обратную сторону. Для предотвращения попадания
