Кронштейн двигателя JGA25 угловой

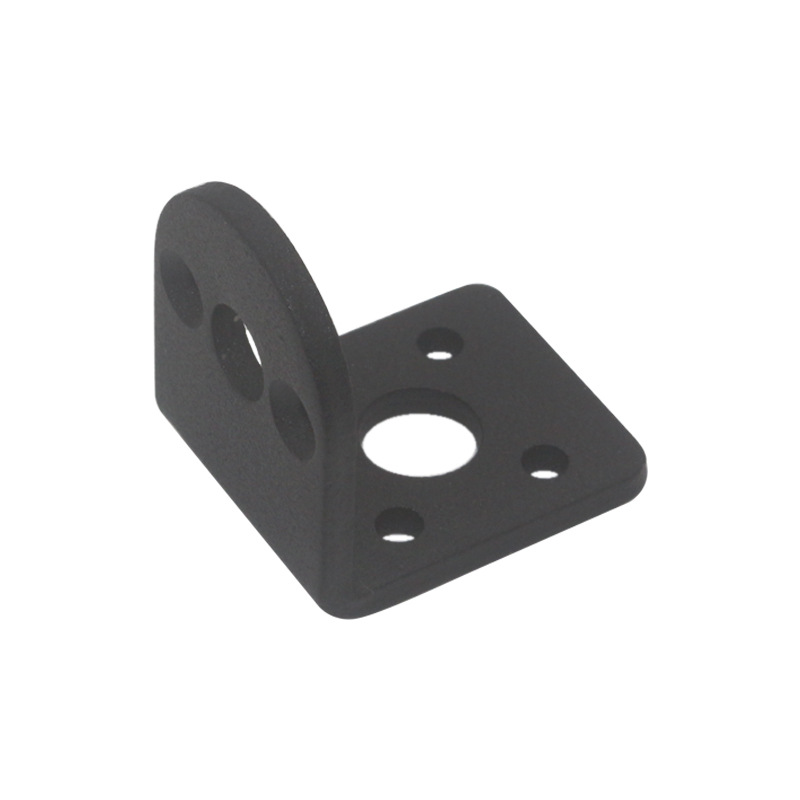

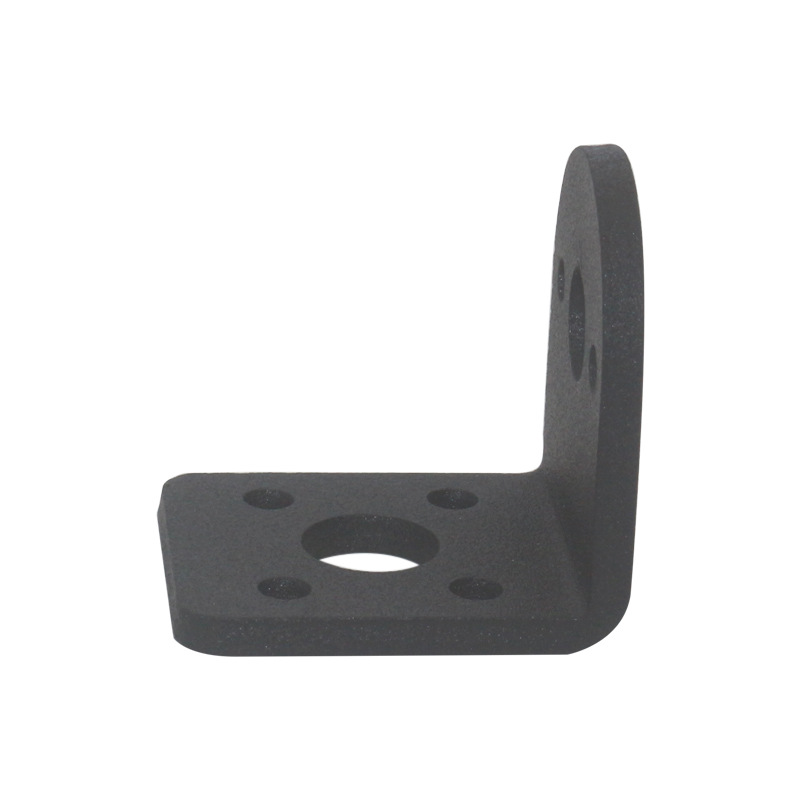

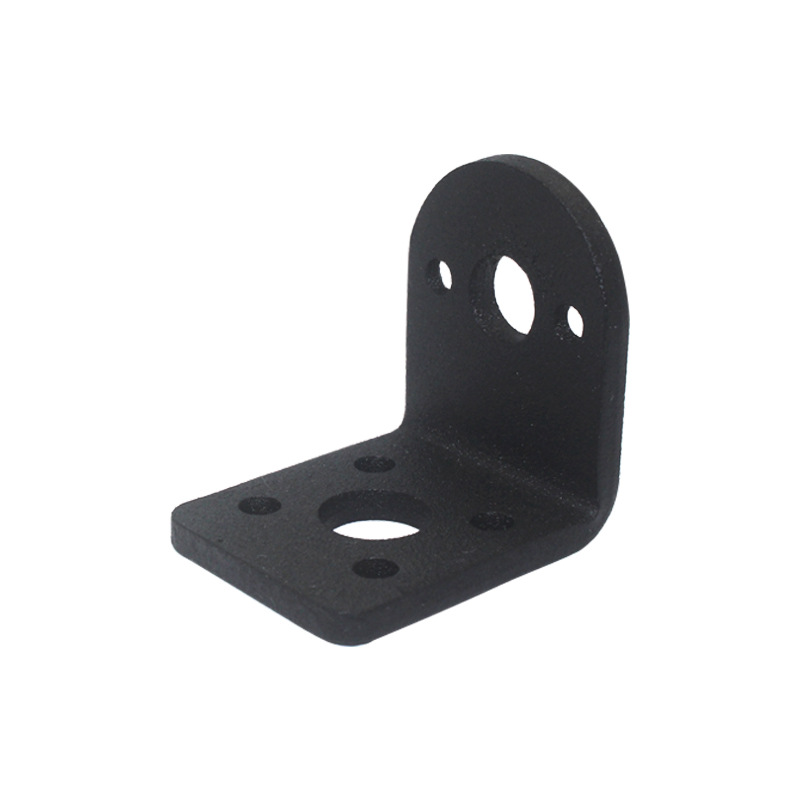

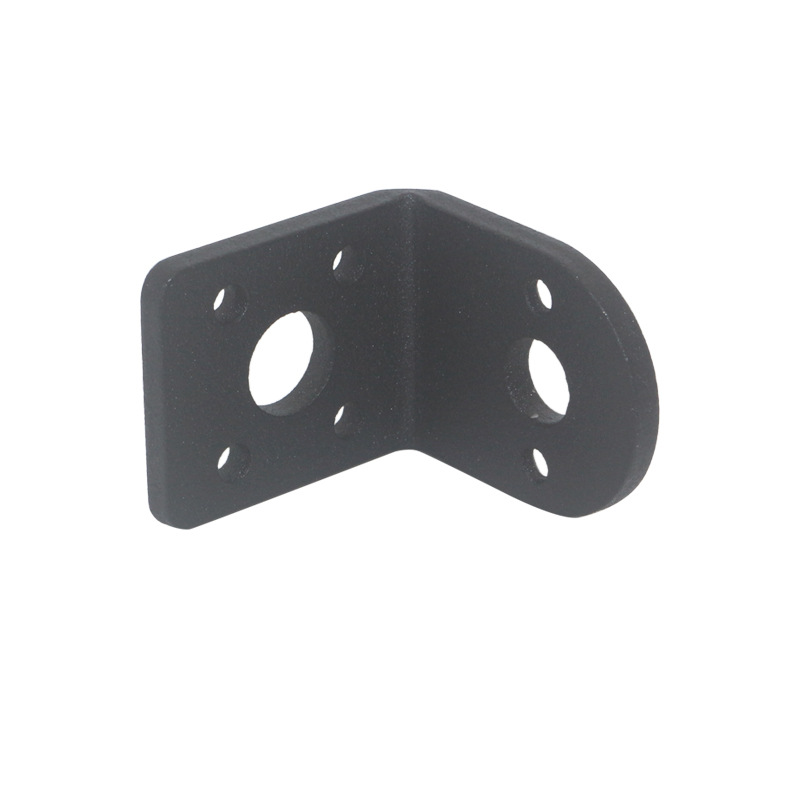

Кронштейн двигателя JGA25 угловой обеспечивает жесткую фиксацию редукторного мотора JGA25-370 под углом 90 градусов относительно монтажной плоскости. Изготовлен из алюминиевого сплава, что гарантирует стабильное удержание двигателя при нагрузках до 5 кг*см на валу. Конструкция предусматривает четыре крепежных отверстия диаметром 3 мм для винтов М3, что позволяет установить кронштейн на шасси, раму или корпус робота. Угловое исполнение снижает габариты конструкции по высоте на 15 мм по сравнению с прямым монтажом, что критично для компактных мобильных платформ и манипуляторов.

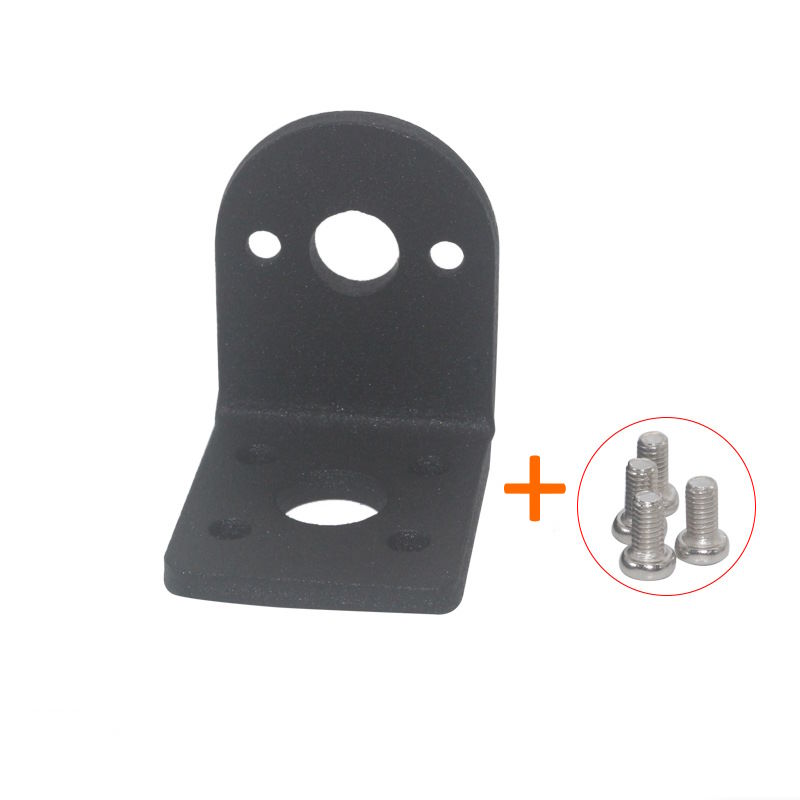

Кронштейн совместим с двигателями серии JGA25-370, JGA25-310 и JGA25-365. Толщина материала — 2 мм, что предотвращает деформацию при вибрациях во время работы. Покрытие — анодирование, обеспечивающее защиту от коррозии в условиях повышенной влажности. Масса кронштейна составляет 8 граммов, что не увеличивает общий вес конструкции. Крепеж в комплект не входит: рекомендуется использовать винты М3 с шайбами и гайками из нержавеющей стали.

• Тип двигателя: JGA25-370, JGA25-310, JGA25-365
• Угол установки: 90 градусов
• Материал: Алюминиевый сплав 6061
• Толщина: 2 мм
• Крепежные отверстия: 4 шт., диаметр 3 мм
• Покрытие: Анодирование
• Масса: 8 г
• Максимальная нагрузка на вал: 5 кг*см

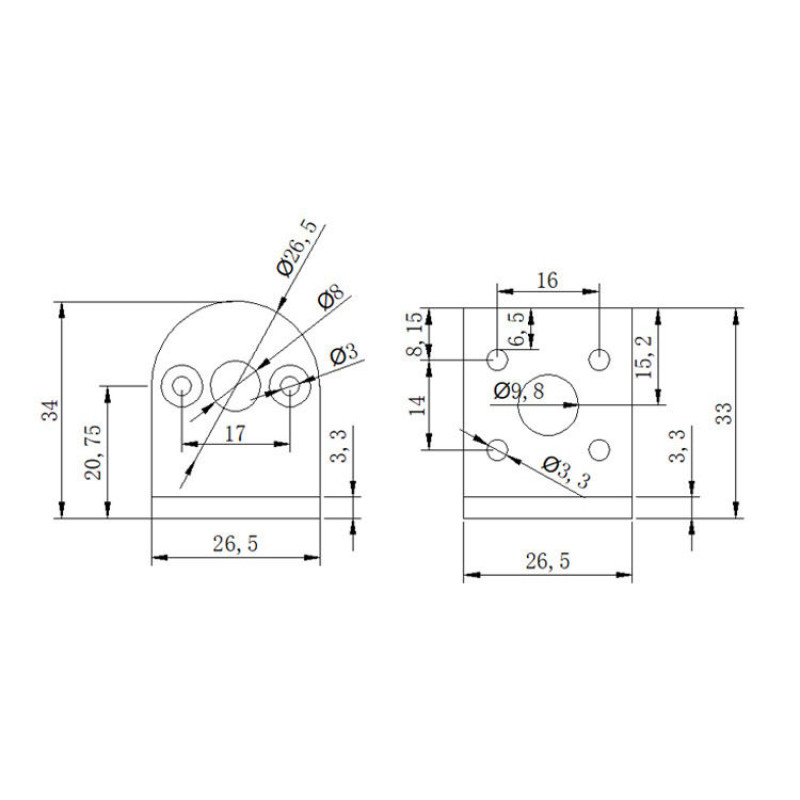

• Габариты (ДхШхВ): 28 мм х 28 мм х 15 мм

Полезная информация

Кронштейн двигателя JGA25 угловой применяется в проектах, где требуется передача вращения через зубчатую ременную передачу или шестерни при ограниченном пространстве. Угловой монтаж позволяет направить вал двигателя параллельно плоскости основания, что удобно для колесных роботов с независимой подвеской. При установке убедитесь, что ось вала совпадает с осью ведомого шкива или шестерни: допустимое отклонение не должно превышать 0,5 мм, иначе возникает дополнительная нагрузка на подшипники редуктора.

Для фиксации кронштейна используйте винты М3 класса прочности 8.8 или выше. Момент затяжки — 0,3 Нм, превышение может привести к деформации алюминия. При монтаже на пластиковое шасси установите металлические втулки или гайки-заклепки, чтобы избежать срыва резьбы. Если двигатель работает в режиме частых пусков и остановок, рекомендуется добавить резиновые шайбы между кронштейном и рамой для гашения вибраций.

Типичные сценарии использования

В робототехнике кронштейн часто применяется в проектах типа "механическая рука" (манипуляторы с 1-2 степенями свободы), где JGA25 устанавливается в основании. В мобильных платформах с дифференциальным приводом угловое крепление позволяет разместить двигатели внутри колесной базы, не увеличивая клиренс. Также кронштейн подходит для настольных станков с ЧПУ (например, для сверлильных головок), где требуется компактное расположение привода.

Не используйте кронштейн для двигателей с выходным моментом более 5 кг*см — это приведет к изгибу пласти
