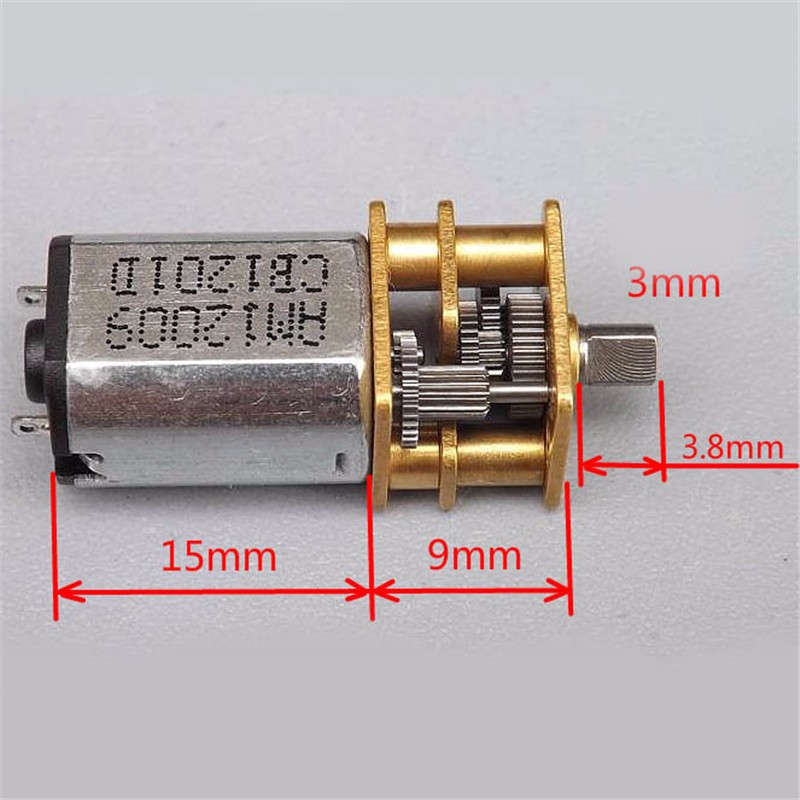

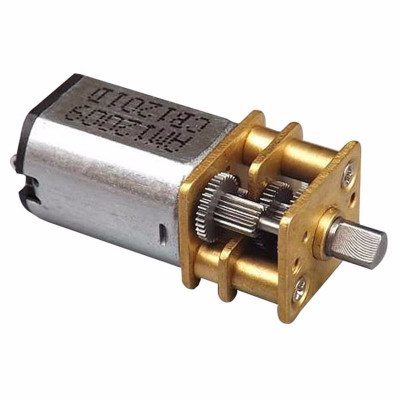

Микро моторчик с редуктором DC3-6v DIY VE508

Микро моторчик с редуктором DC3-6v DIY VE508 — это компактный высокооборотистый электродвигатель постоянного тока, оснащенный встроенным планетарным редуктором. Основное преимущество данной модели заключается в способности обеспечивать высокий крутящий момент при минимальных габаритах (диаметр корпуса обычно не превышает 8-10 мм). Благодаря использованию металлических шестерен редуктора, ресурс работы узла значительно превышает аналоги с пластиковым зацеплением. Номинальное напряжение 3-6 В позволяет питать мотор от двух последовательно соединенных батареек типа AA или стандартного Li-Po аккумулятора. Наличие редуктора снижает выходную скорость до 30-300 об/мин (в зависимости от передаточного числа), что делает мотор пригодным для точного позиционирования в сервоприводах и робототехнических манипуляторах.

VE508 спроектирован специально для DIY-проектов, где критичны масса и энергопотребление. Ток холостого хода не превышает 100 мА при 5 В, а пусковой момент достаточен для вращения колес миниатюрных платформ или подъема грузов до 50 грамм. Вал мотора выполнен из нержавеющей стали диаметром 2 мм, что обеспечивает совместимость с большинством стандартных втулок и колес. Отсутствие датчика Холла (мотор без обратной связи) упрощает схему управления — достаточно подать питание через H-мост. Рекомендуется использовать с драйверами L293D или TB6612 для реверсивного хода.

Технические характеристики

• Рабочее напряжение: 3 — 6 В постоянного тока
• Номинальный ток (при 5 В, без нагрузки): 80 — 100 мА
• Ток под нагрузкой (макс. крутящий момент): до 300 мА
• Скорость вращения на выходном валу: 30 — 300 об/мин (зависит от передаточного числа)
• Передаточное отношение редуктора: 1:100 — 1:200 (в зависимости от партии)
• Тип редуктора: планетарный, металлические шестерни (3 ступени)
• Диаметр корпуса мотора: 7 — 8 мм
• Длина мотора с редуктором: 25 — 30 мм
• Диаметр выходного вала: 2,0 мм
• Длина вала: 8 — 10 мм
• Масса: 5 — 7 грамм
• Сопротивление обмоток: 6 — 10 Ом
• Ресурс работы (при номинальной нагрузке): не менее 500 часов

Полезная информация: особенности применения микроредукторных моторов в DIY-проектах

Микроредукторные моторы серии VE508 (и аналогичные им N20, GA12-N20) являются стандартом в малогабаритной робототехнике. Важно понимать, что высокое передаточное отношение (1:100 и выше) увеличивает момент, но резко снижает скорость. Для колесных платформ с диаметром колес 30-40 мм оптимально использовать передаточное отношение 1:50 — 1:100: это дает скорость 15-25 см/с при напряжении 5 В. Если же требуется медленное вращение с высоким усилием (например, для поворотных механизмов камер), выбирайте версию с отношением 1:200.

Электрическая совместимость. Моторы на 3-6 В нельзя подключать напрямую к выводам Arduino или
