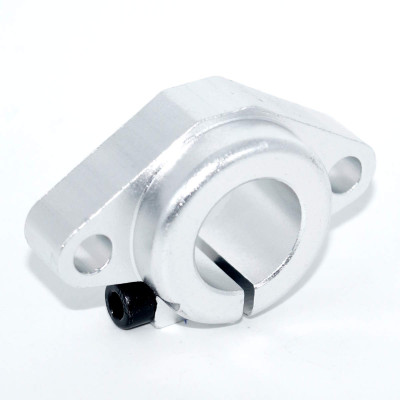

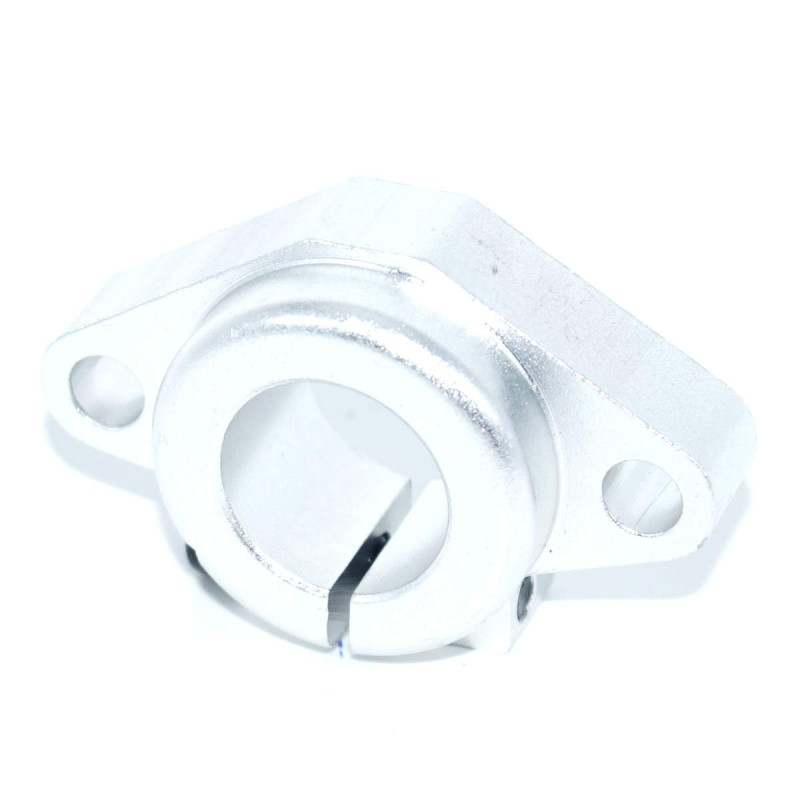

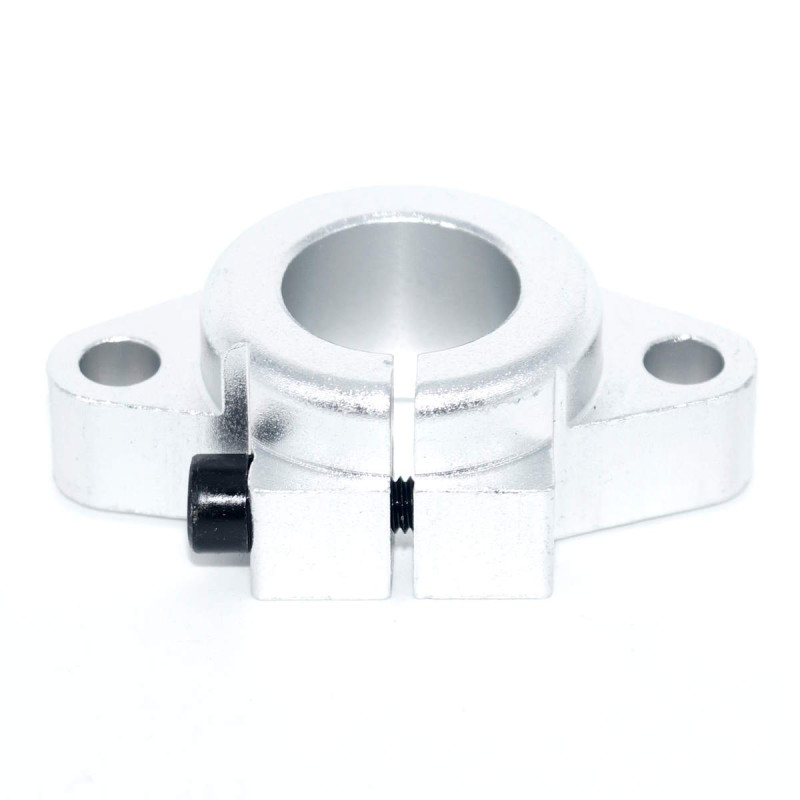

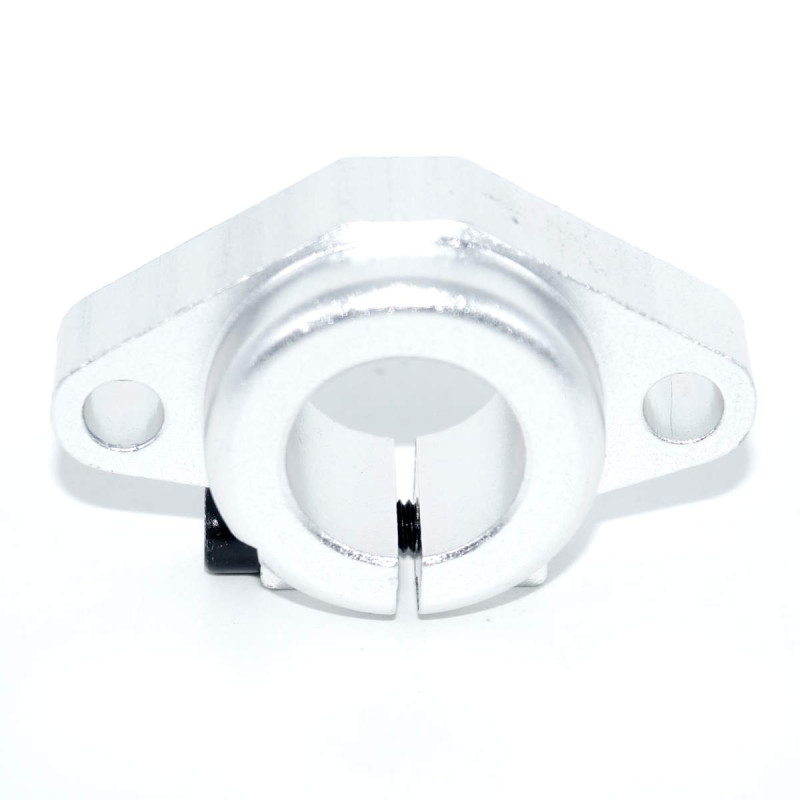

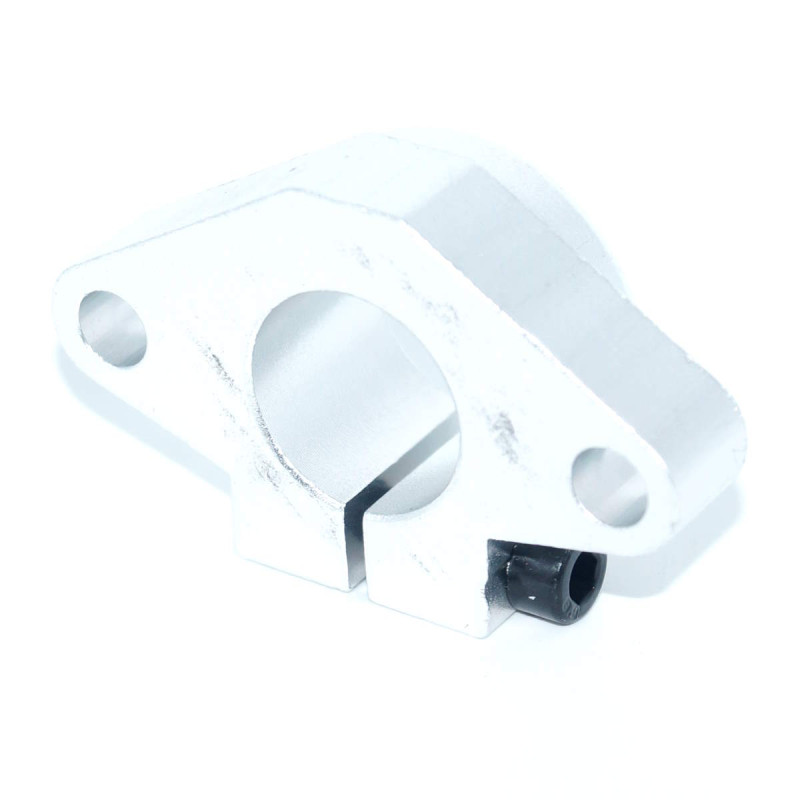

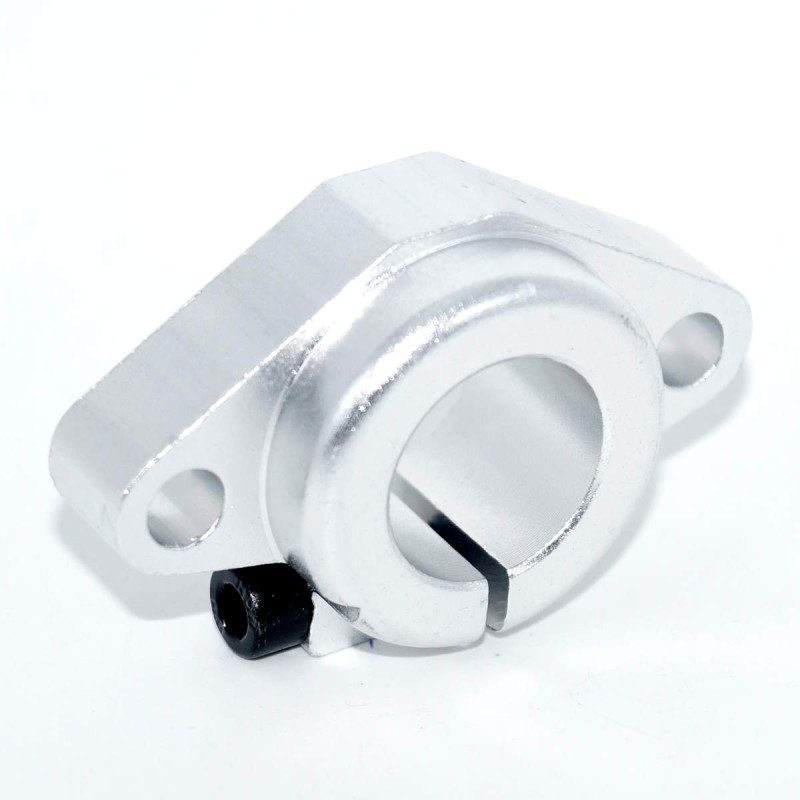

Опора (держатель) SHF20 для направляющих валов 20мм

Опора (держатель) SHF20 предназначена для жесткой фиксации и позиционирования линейных валов диаметром 20 мм в узлах станков с ЧПУ, 3D-принтеров и промышленного оборудования. Корпус выполнен из алюминиевого сплава с анодированным покрытием, что обеспечивает устойчивость к коррозии и механическим нагрузкам. Конструкция предусматривает боковое стопорение вала с помощью винтов под шестигранный ключ, что исключает смещение или проворачивание вала при высоких осевых нагрузках.

Установка держателя осуществляется на плоскую поверхность через два крепежных отверстия (диаметр посадочных мест — 6.6 мм), что позволяет легко интегрировать его в раму или станину. Данная модель поддерживает использование линейных подшипников серии SC20 или LM20UU, обеспечивая плавное и малошумное скольжение каретки. Точная обработка внутреннего диаметра (20 мм) гарантирует минимальный люфт и высокую повторяемость позиционирования.

• Тип: Опора закрытого типа для валов 20 мм
• Посадочный диаметр: 20 мм (H7)
• Материал корпуса: Алюминиевый сплав 6061, анодирование
• Габариты (ДхШхВ): 60 мм x 19 мм x 37 мм
• Межосевое расстояние крепежа: 48 мм
• Диаметр крепежных отверстий: 6.6 мм (под винт M6)
• Способ фиксации опоры: Два винта M6 с шестигранной головкой (с боков)
• Совместимость: Валы 20h6, подшипники SC20, LM20UU, SCS20
• Максимальная статическая нагрузка: до 980 Н (зависит от типа вала)
• Вес: 48 г (1 шт)

При выборе опор для валов необходимо учитывать тип линейного перемещения. Держатель SHF20 относится к категории закрытых опор, что означает — он охватывает вал по всей окружности. Это принципиально отличает его от открытых моделей (например, SHF20A), которые имеют прорезь для установки на уже смонтированный вал. SHF20 требует предварительного надевания на вал до его окончательной фиксации, что обеспечивает максимальную жесткость соединения.

Для корректной работы рекомендуется устанавливать опоры на выровненную поверхность с допуском плоскостности не более 0.05 мм на 100 мм длины. Перекос при монтаже приводит к повышенному износу подшипников и появлению ступенчатого люфта. Зазор между валом и корпусом опоры составляет 0.01-0.02 мм (посадка H7), поэтому перед затяжкой фиксирующих винтов необходимо убедиться в свободном вращении вала — его заклинивание указывает на деформацию корпуса из-за чрезмерного усилия затяжки.

В коммерческих станках часто используют пару опор SHF20 на одном валу, располагая их на расстоянии 300-600 мм друг от друга. Это позволяет компенсировать прогиб вала под нагрузкой. Для валов длиной более 1 метра рекомендуется использовать три точки опоры, однако следует помнить, что трехточечная схема требует идеальной соосности, иначе возникнут дополнительные напряжения в системе.

Материал опоры — алюминий 6061 — выбран не случайно. Он обладает достаточной прочностью для нагрузок до 100 кг на одну опору при статическом приложении, но при этом не создает гальванической пары
