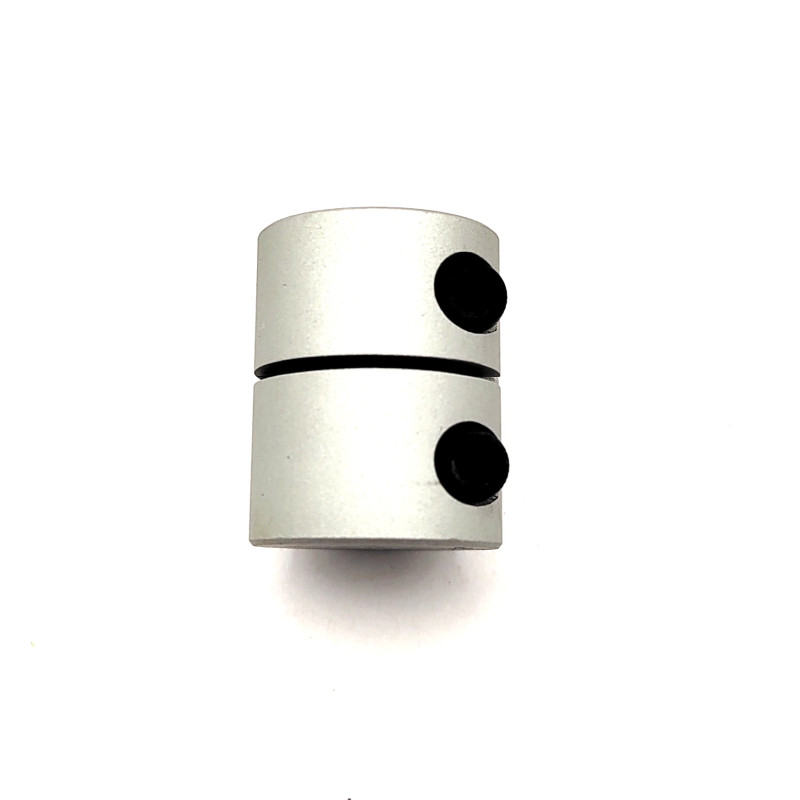

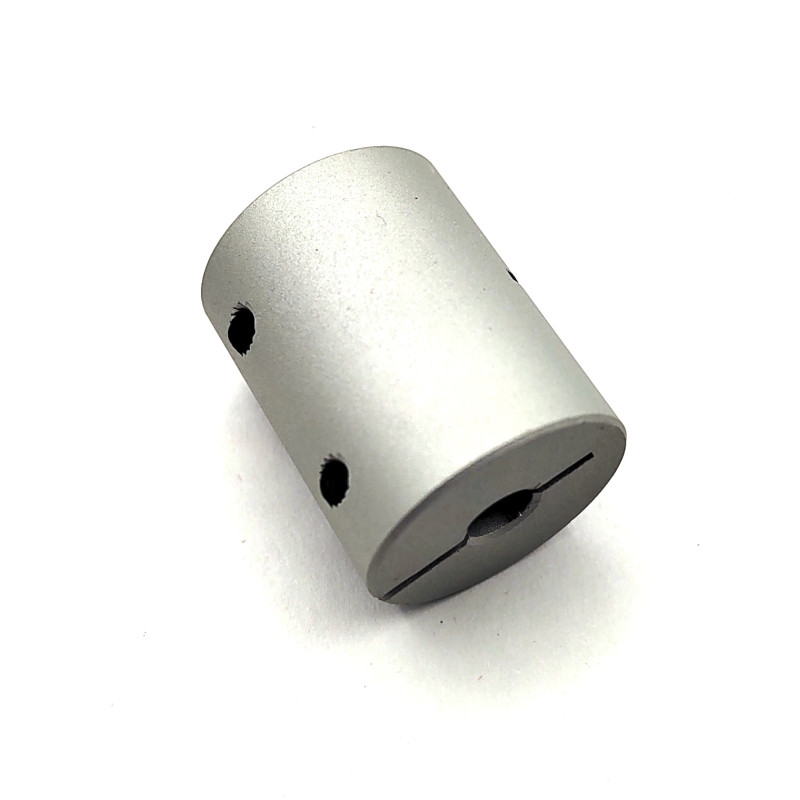

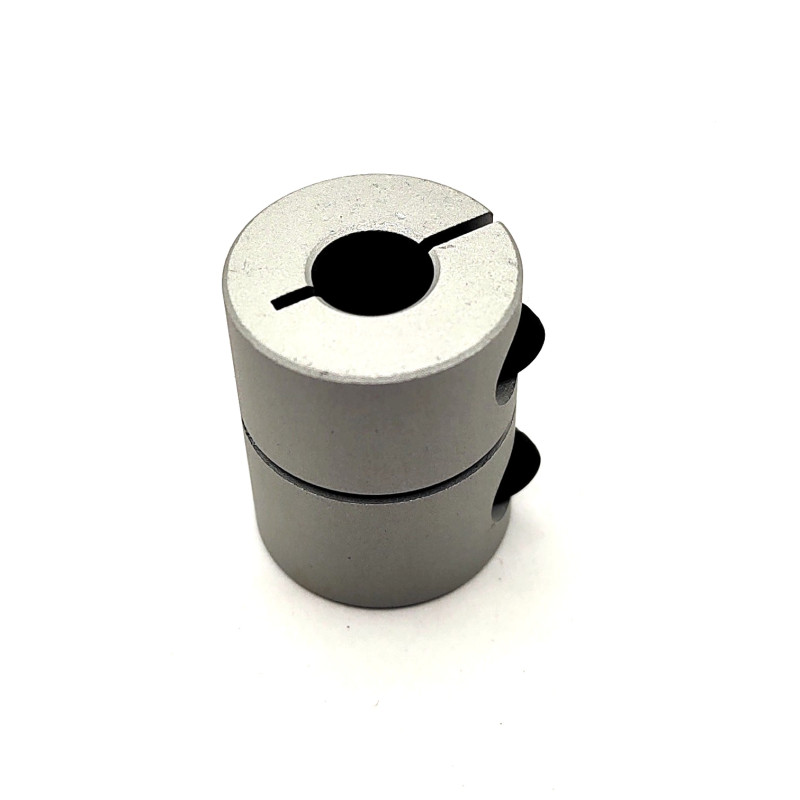

Муфта 5mm-8mm, D20 L25 алюминий, цельная

Муфта 5mm-8mm D20 L25 изготавливается из цельной алюминиевой заготовки марки 6061, что исключает люфты и вибрации при высоких оборотах шпинделя. Конструкция с двумя посадочными отверстиями диаметром 5 мм и 8 мм обеспечивает жесткое соединение вала двигателя с хвостовиком инструмента без использования втулок-переходников. Благодаря минимальной длине в 25 мм и внешнему диаметру 20 мм, данная муфта подходит для компактных станков с ЧПУ, 3D-принтеров и лазерных граверов, где требуется высокая точность передачи крутящего момента при ограниченном пространстве.

Цельная конструкция гарантирует отсутствие проскальзывания при реверсе и экстренном торможении, что критично для фрезерных работ по алюминию и латуни. Анодированная поверхность защищает от коррозии в условиях мастерской, а отсутствие упругих элементов (сильфонов или полимерных вставок) позволяет передавать усилие без потерь на деформацию. Данная модель подходит для валов с допуском h7 и обеспечивает биение не более 0.02 мм при правильной затяжке винтов.

Основные характеристики

• Тип: цельная (без компенсатора)
• Материал: алюминиевый сплав 6061
• Посадочные диаметры: 5 мм и 8 мм
• Внешний диаметр (D): 20 мм
• Длина (L): 25 мм
• Крепление: два винта с внутренним шестигранником (M4)
• Максимальные обороты: до 12000 об/мин
• Передаваемый крутящий момент: до 2.5 Н*м
• Точность балансировки: статическая, класс G6.3
• Поверхность: анодирование (матовая защита)

Полезная информация о цельных алюминиевых муфтах

Цельные муфты (также называемые "втулочными" или "одноэлементными") представляют собой наиболее жесткий тип соединителей для валов. В отличие от сильфонных или мембранных аналогов, они не предназначены для компенсации значительных перекосов осей (параллельное смещение допускается не более 0.05 мм, угловое — до 0.1°). Основная область применения — прямое соединение соосных валов, где критична нулевая люфтовая передача вращения.

При выборе муфты 5mm-8mm D20 L25 следует учитывать, что алюминий 6061 имеет предел текучести около 275 МПа, что делает его пригодным для станков мощностью до 500 Вт. Для более тяжелых режимов (фрезерование стали, работа с ударными нагрузками) рекомендуется использовать стальные муфты. Указанный размер D20 и L25 оптимален для шаговых двигателей NEMA17 (вал 5 мм) и шпинделей ER8-ER11 (вал 8 мм) — это стандартная пара для настольных ЧПУ.

Важный аспект монтажа: перед фиксацией необходимо убедиться, что торцы валов упираются друг в друга внутри муфты. Зазор между валами более 1 мм снижает жесткость соединения и вызывает биение. Затяжку винтов следует выполнять динамометрической отверткой с моментом 1.5-2 Н*м для резьбы M4 — перетяжка может деформировать тонкостенную алюминиевую втулку. Также не рекомендуется использовать смазку на посадочных поверхностях, так как это снижает коэффициент трения и может привести к провороту вала.
