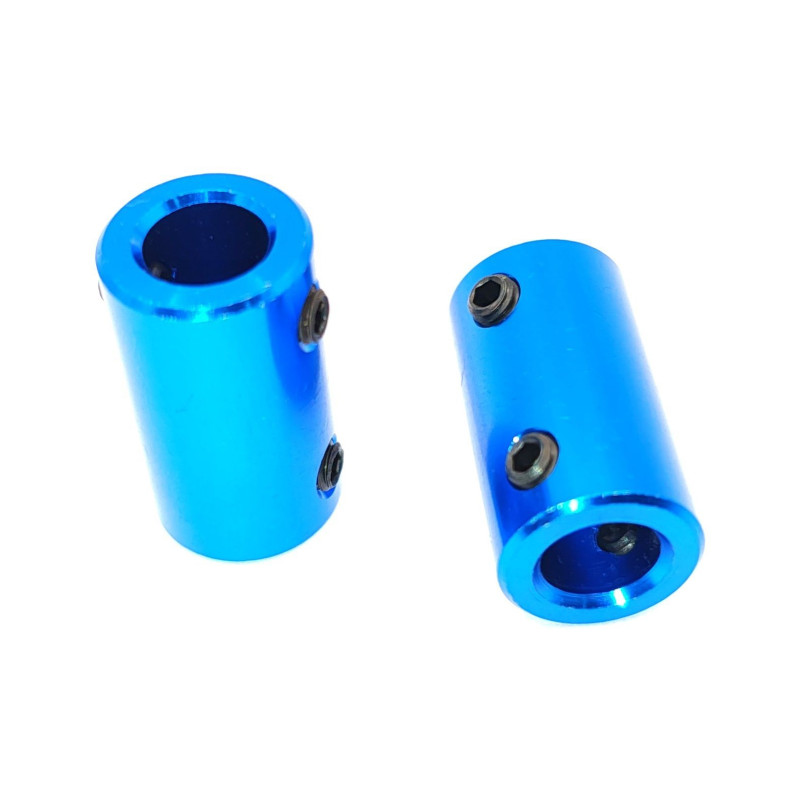

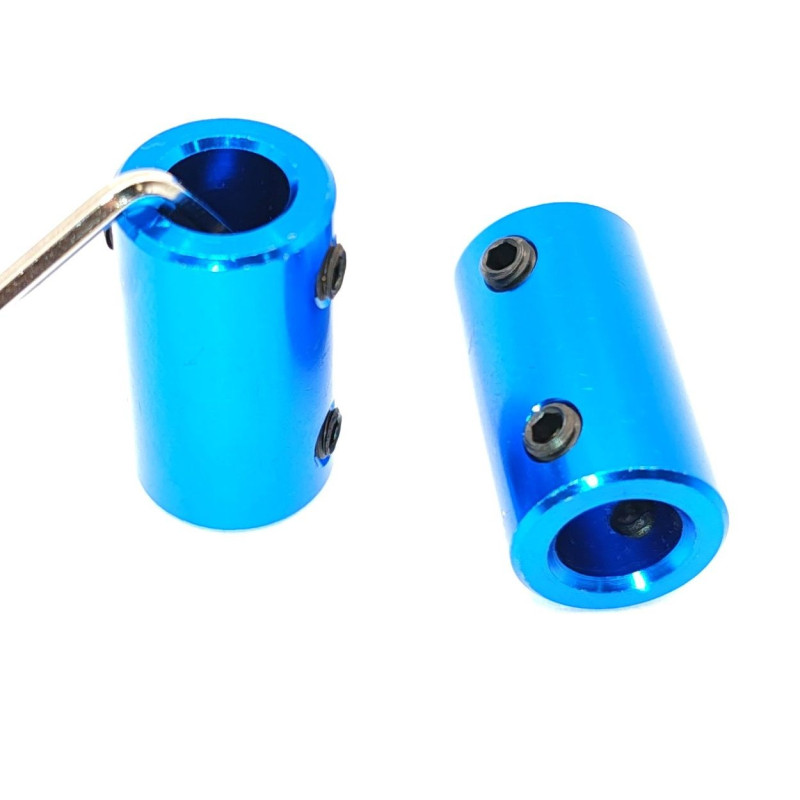

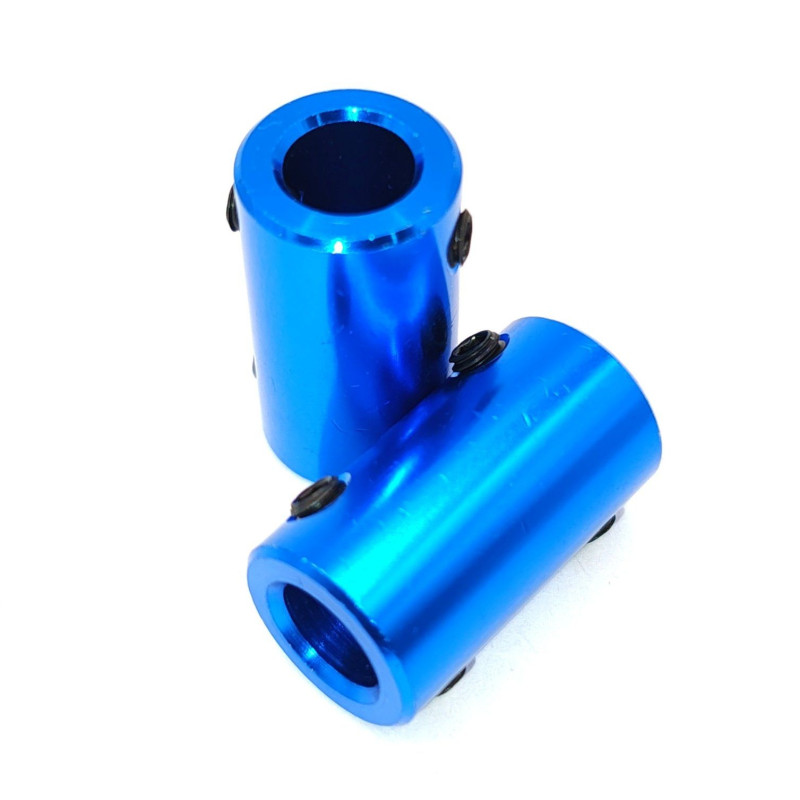

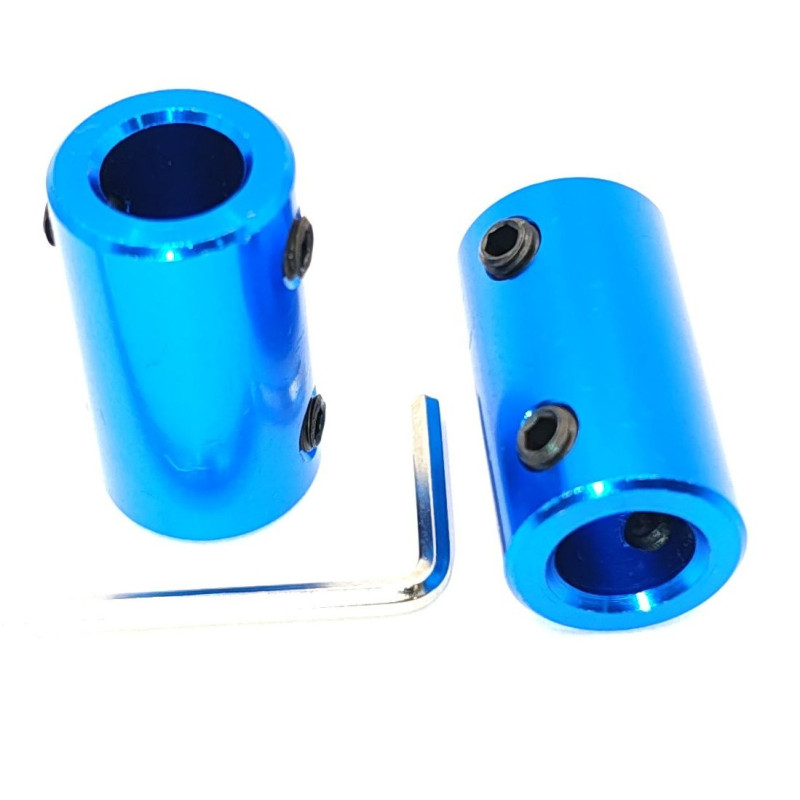

Муфта 8mm-8mm, D14 L25 синяя, цельная

Цельная муфта 8mm-8mm (D14 L25 синяя) предназначена для точного соединения валов одинакового диаметра в приводах с малыми нагрузками. Изготовленная из анодированного алюминия, она обеспечивает высокую коррозионную стойкость и стабильность геометрии при работе в условиях умеренных температур. Конструкция без зазоров и люфтов гарантирует передачу крутящего момента с минимальными потерями, что критично для позиционирования в станках с ЧПУ, 3D-принтерах и лазерных граверах. Благодаря жесткой фиксации двумя винтами, муфта исключает проскальзывание на валу при реверсивных движениях и вибрационных нагрузках.

Характеристики и параметры

• Диаметр валов: 8 мм (оба конца)
• Наружный диаметр (D): 14 мм
• Общая длина (L): 25 мм
• Материал: Алюминиевый сплав (анодированный)
• Цвет: Синий (технологическая окраска)
• Тип: Цельная (без компенсирующих элементов)
• Фиксация: Винты под шестигранник (2 шт.)
• Максимальный крутящий момент: до 1.5 Н·м (зависит от посадки)
• Рабочая температура: от -20°C до +80°C

Полезная информация о применении цельных муфт

Цельная муфта, в отличие от упругих или сильфонных аналогов, не компенсирует осевые, радиальные или угловые смещения валов. Её главное преимущество — абсолютная жесткость на кручение. Это означает, что угол поворота ведущего вала точно передается ведомому без задержек и деформаций. Поэтому такие муфты оптимальны для систем, где требуется высокая точность повторяемости движений: в шаговых приводах, сервоприводах малой мощности и координатных столах.

При монтаже муфты 8mm-8mm (D14 L25) критически важно обеспечить идеальное соосное расположение соединяемых валов. Допустимое отклонение не должно превышать 0.02 мм на 100 мм длины. Если соосность нарушена, жесткая муфта создает радиальную нагрузку на подшипники валов, что приводит к перегреву, вибрации и преждевременному износу узлов. Для проверки соосности используйте индикатор часового типа или контрольную оправку.

Рекомендуемый момент затяжки винтов фиксации — 0.6-0.8 Н·м (не более). Используйте качественный шестигранный ключ (H2.5 или H3 в зависимости от винта) и избегайте срыва резьбы. Перед затяжкой нанесите на винты фиксатор резьбы средней прочности (анаэробный герметик) — это предотвратит самоотвинчивание при вибрациях. Помните, что анодированное покрытие муфты не проводит ток, поэтому для передачи электрического сигнала через вал требуется дополнительное токосъемное устройство. Муфта подходит для работы в сухих помещениях; в условиях повышенной влажности рекомендуется дополнительная обработка контактных поверхностей консистентной смазкой.
