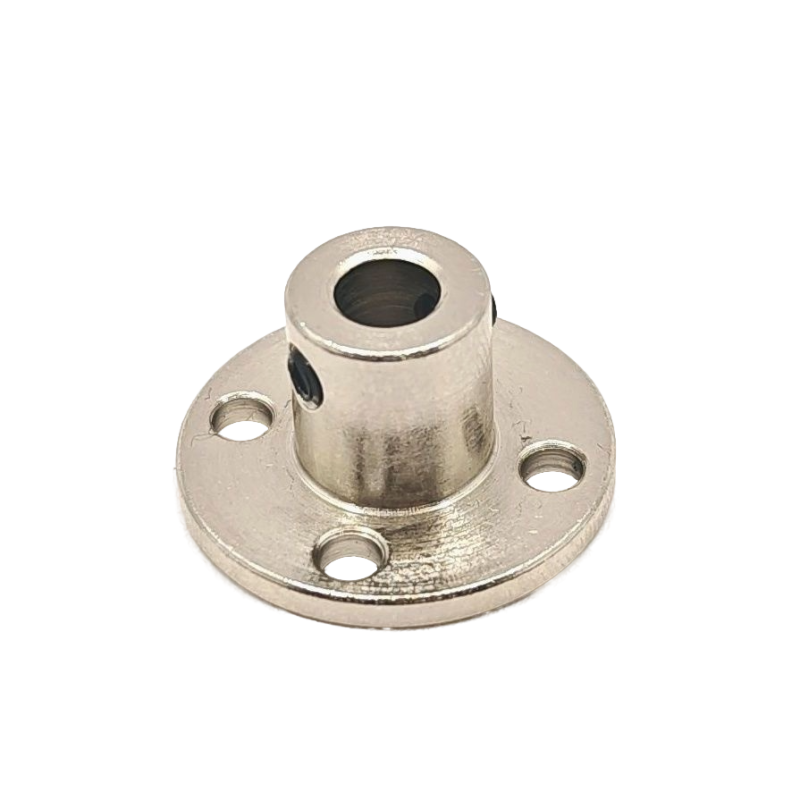

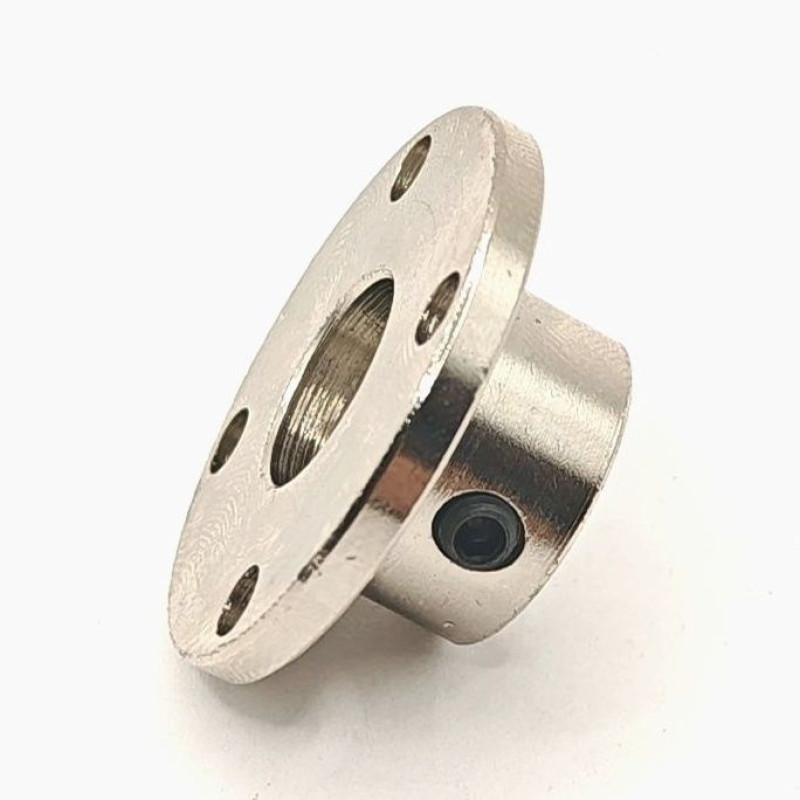

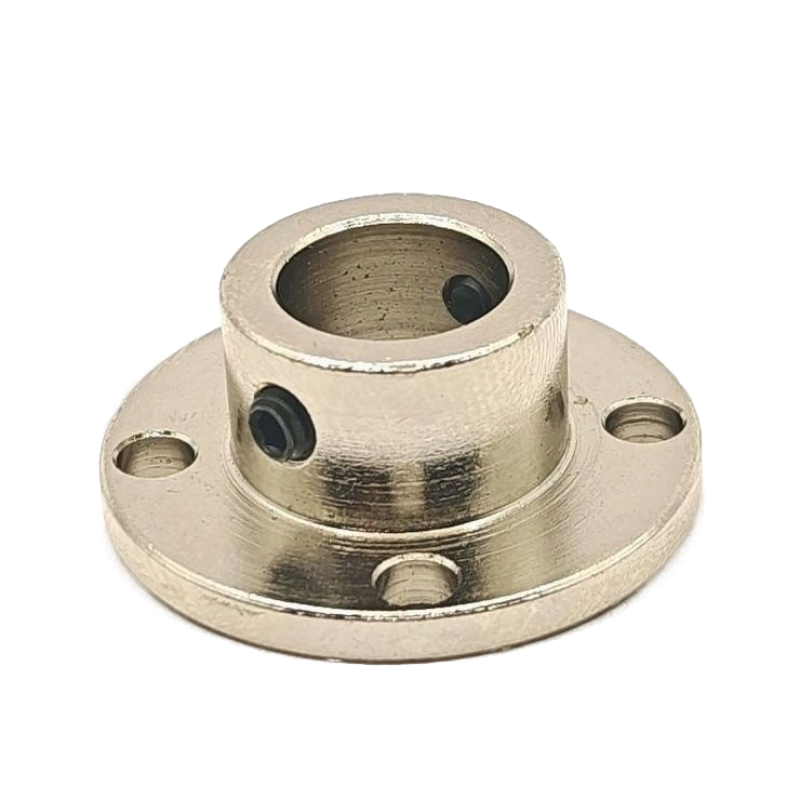

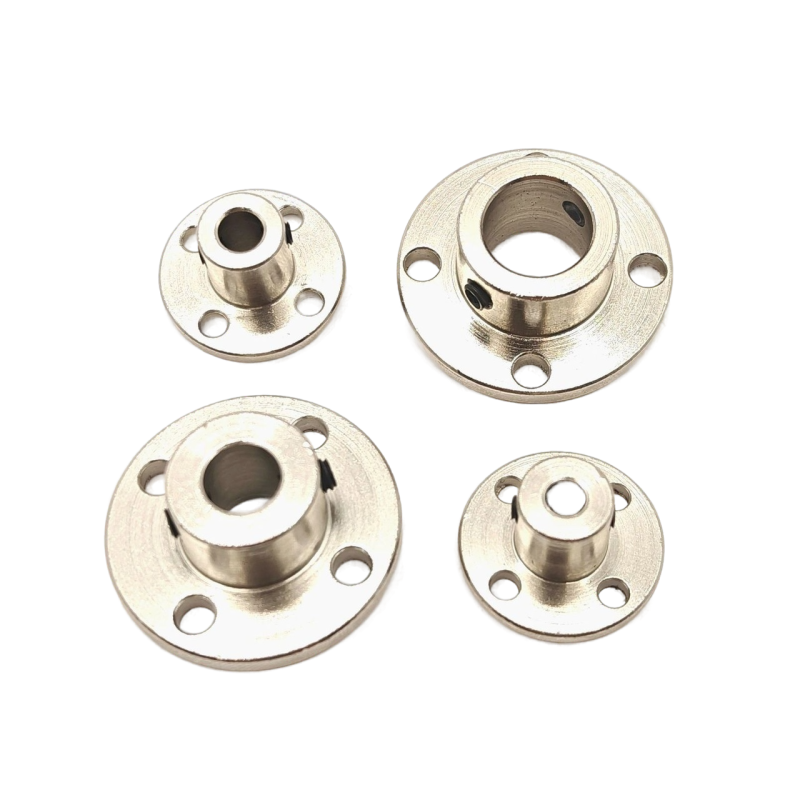

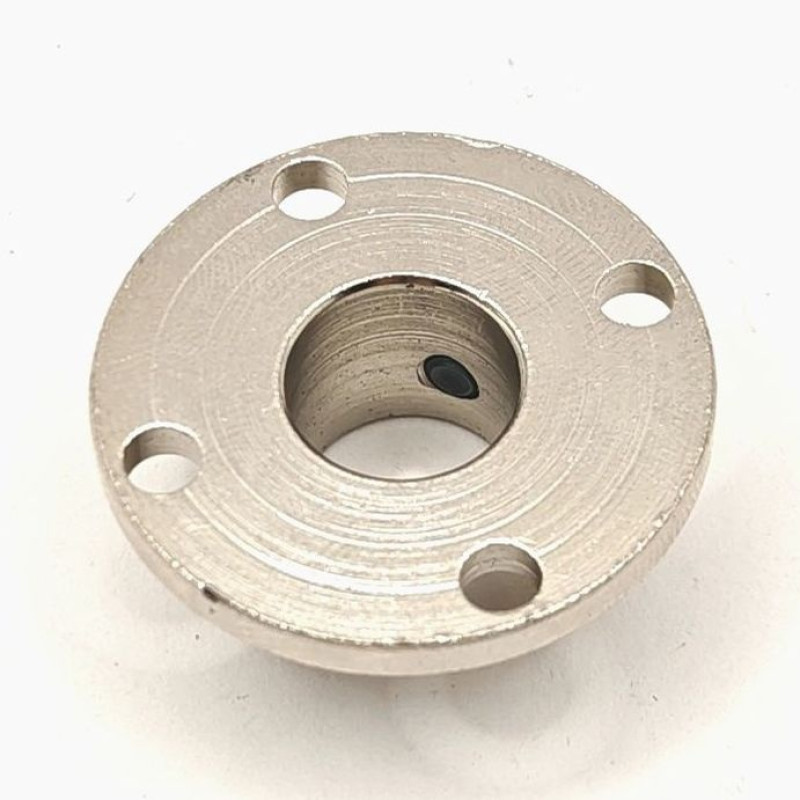

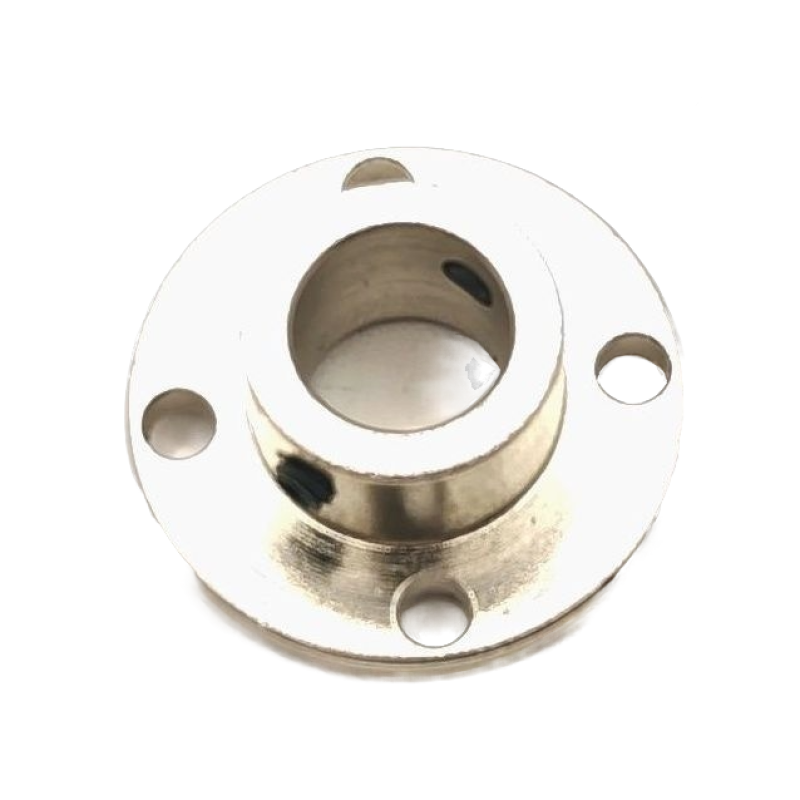

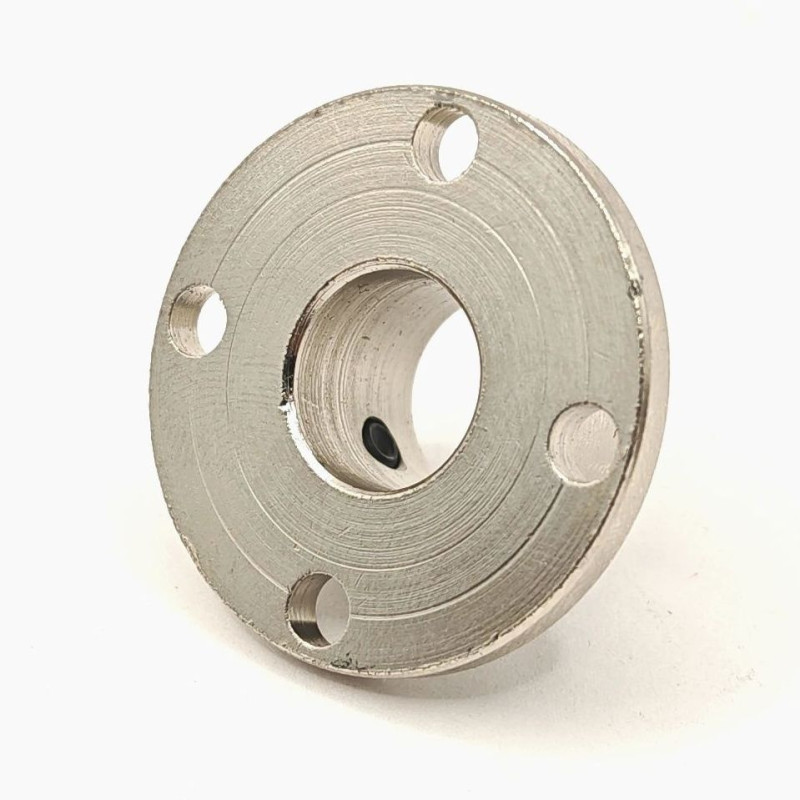

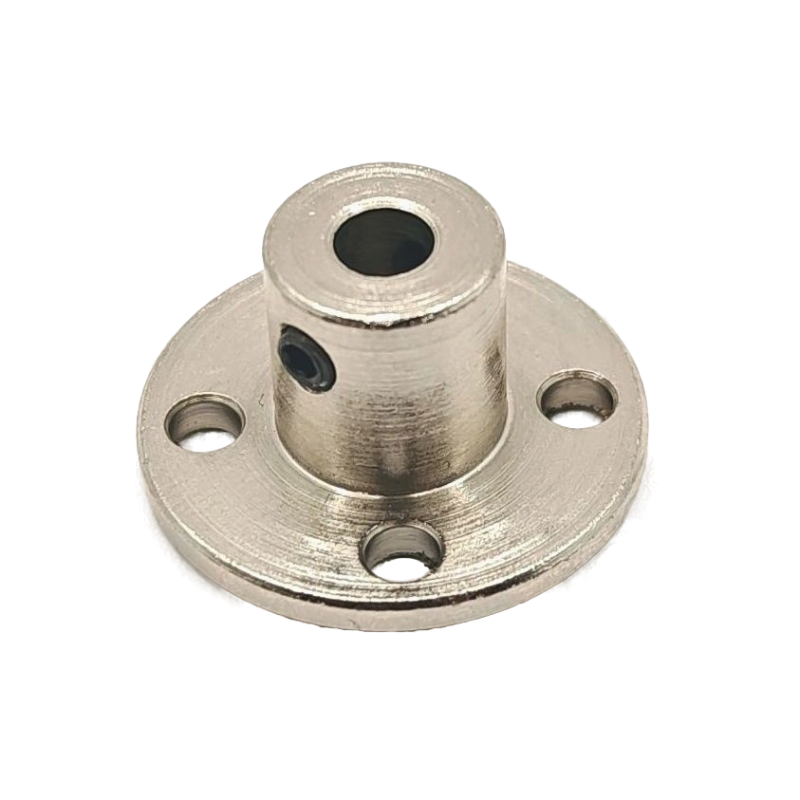

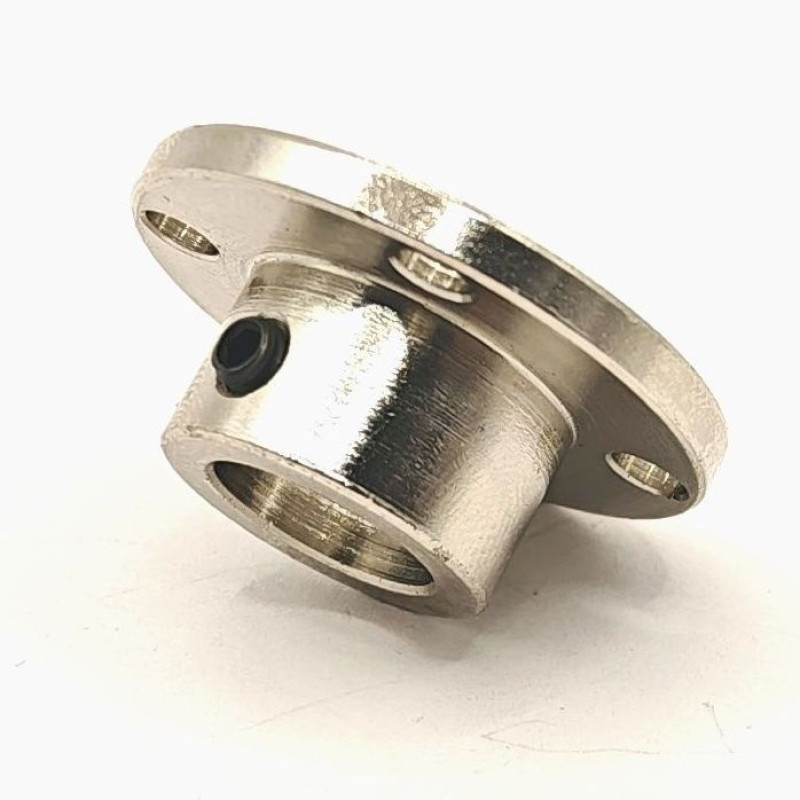

Муфта с фланцем на вал

Данная муфта с фланцем предназначена для жесткого соединения вала линейного перемещения (гладкого) или ходового винта TR8 с приводным валом шагового двигателя. Конструкция обеспечивает соосное соединение, минимизируя биения и люфты, что критично для точности позиционирования в станках ЧПУ и 3D-принтерах. Фланец позволяет надежно зафиксировать муфту на корпусе подшипникового узла или на моторной пластине, разгружая подшипники двигателя от осевых и радиальных нагрузок. Использование двух независимых зажимов (на вал двигателя и на вал/винт) гарантирует передачу крутящего момента без проскальзывания, а применение высокопрочной стали или алюминиевого сплава обеспечивает долговечность при циклических нагрузках.

• Тип соединения: Зажимное (двухстороннее с разрезом) под винты с внутренним шестигранником.
• Посадочные диаметры: Сторона двигателя — 5 мм, 6.35 мм, 8 мм; Сторона вала/винта — 8 мм (под вал), 8 мм (под резьбу TR8).
• Материал: Алюминиевый сплав 6061-T6 (анодированный) или сталь 45 (с защитным покрытием).
• Максимальный крутящий момент: до 2.5 Н·м (зависит от размера винтов зажима и материала).
• Максимальная скорость вращения: до 3000 об/мин (рекомендуется балансировка при >1500 об/мин).
• Тип фланца: Круглый с 3 или 4 отверстиями под винты М4-М5 (диаметр фланца 25-32 мм).
• Компенсация: Жесткое соединение (не компенсирует угловые и радиальные смещения, требует точной соосности).

Полезная информация: Особенности применения муфт с фланцем для винтов TR8 и валов

При сборке оси Z или шпинделя на базе шагового двигателя и ходового винта TR8 (трапецеидальная резьба с шагом 2 мм, 4 мм или 8 мм) критически важным узлом является соединение вала двигателя и винта. Использование стандартной гильзовой муфты без фланца приводит к тому, что вся масса винта и каретки передается на подшипники двигателя. Это вызывает быстрый износ опор, потерю точности шагов и перегрев двигателя.

Фланцевая муфта решает эту проблему. Фланец крепится к неподвижной части станка (например, к плите из алюминия или к торцу подшипникового узла), принимая на себя осевую нагрузку от винта. Сам двигатель при этом крепится только за корпус, а его вал входит в муфту свободно, без осевого усилия. Это продлевает срок службы двигателя в 2-3 раза.

Важно учитывать, что муфта данного типа не является компенсирующей. Она требует точной соосности между валом двигателя и винтом. Допустимое несовпадение осей — не более 0.05 мм. При большем смещении возникают вибрации на высоких оборотах и ускоренный износ резьбы винта TR8. Для обеспечения соосности рекомендуется использовать центрирующие кольца или выверять положение двигателя по индикатору часового типа.

Для винта TR8 с наружным диаметром 8 мм внутренний диаметр муфты должен быть выполнен с зазором 0.1-0.2 мм, чтобы вин
