Опора (держатель) SHF08 для направляющих валов 8мм

Опора (держатель) SHF08 для направляющих валов 8мм

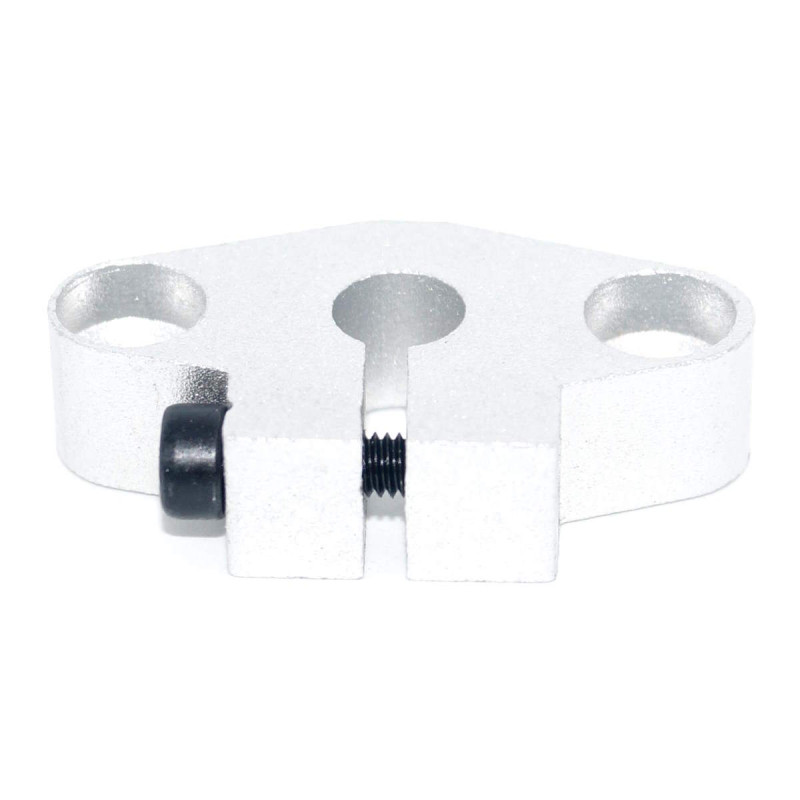

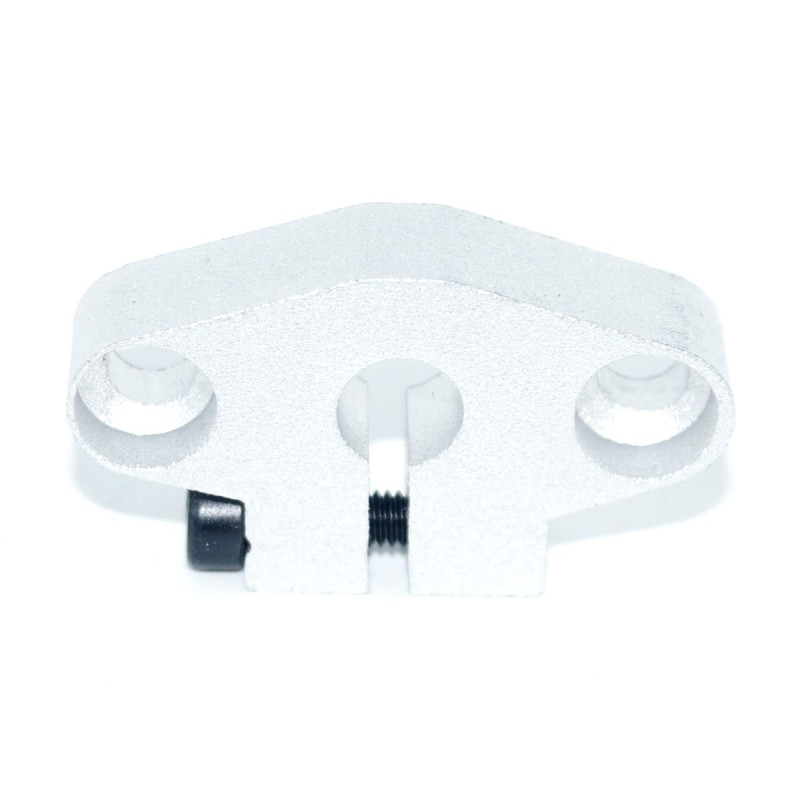

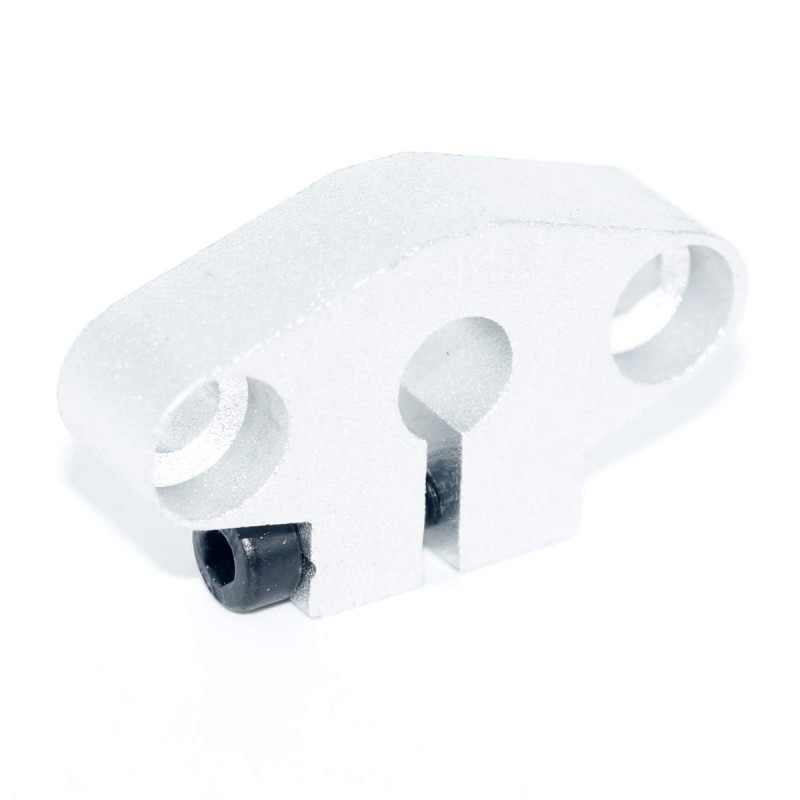

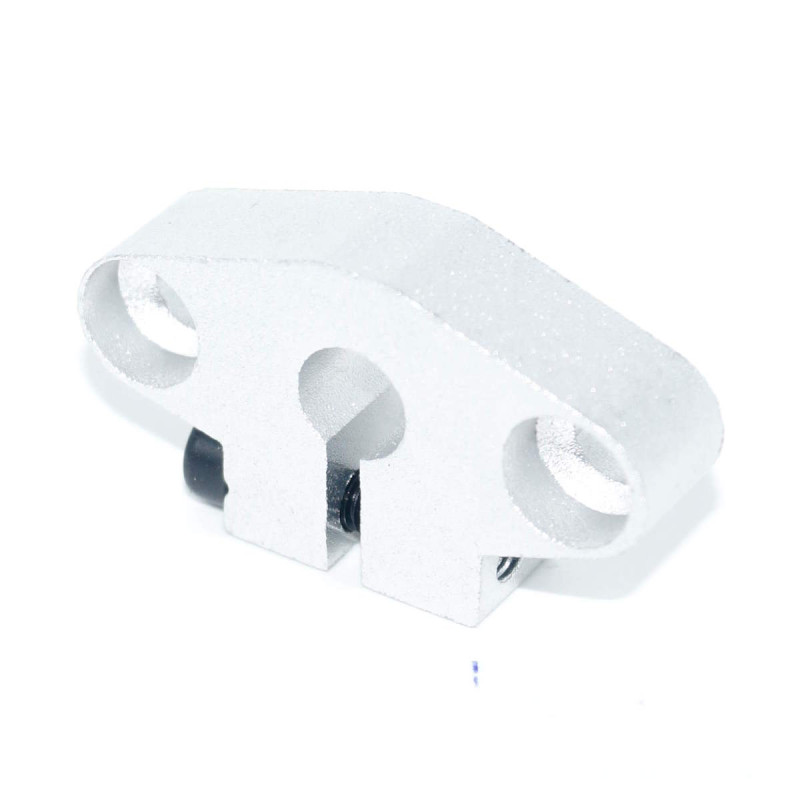

Опора SHF08 представляет собой прецизионный подшипниковый узел, предназначенный для фиксации и обеспечения свободного вращения линейных валов диаметром 8 мм. Ее ключевое преимущество — способность воспринимать радиальные нагрузки, обеспечивая при этом минимальное сопротивление качению и высокое позиционирование вала. Конструкция с двумя рядами шарикоподшипников в алюминиевом корпусе гарантирует высокую жесткость, долговременную стабильность и компенсацию возможных перекосов, что критически важно для точности линейных перемещений.

Использование опор SHF08 позволяет создать надежную линейную направляющую систему, значительно снижающую трение и износ по сравнению с втулочными решениями. Это прямо влияет на повышение скорости, плавности хода и повторяемости позиционирования каретки или подвижного узла. Монтаж осуществляется просто, путем крепления через два отверстия в основании, что обеспечивает быструю интеграцию в станки с ЧПУ, 3D-принтеры, измерительное и другое промышленное оборудование.

• Тип: Опорный подшипниковый блок (держатель вала)
• Назначение: Для линейных валов (осей) диаметром 8 мм
• Конструкция подшипника: Два радиальных шарикоподшипника
• Материал корпуса: Алюминиевый сплав
• Способ монтажа: Крепление на плоскость через 2 монтажных отверстия
• Тип нагрузки: Радиальная
• Комплектация: Опора в сборе с подшипниками

Роль опорных блоков в линейных системах перемещения

В конструкциях, требующих точного линейного движения — от станков до робототехники — используются так называемые линейные направляющие. Они бывают двух основных типов: на основе шариковых рельс (профильные направляющие) и на основе круглых валов. Системы с круглыми валами, для которых и предназначена опора SHF08, часто выбирают за их относительную простоту, надежность и меньшую стоимость при достаточной для многих задач точности.

Ключевая задача опорного блока — не просто удерживать вал, а обеспечить его свободное вращение с минимальным люфтом. Внутри корпуса SHF08 установлены два прецизионных шарикоподшипника. Именно они, а не сам алюминиевый корпус, контактируют с валом, превращая потенциальное трение скольжения в трение качения. Это кардинально снижает износ и энергозатраты на движение.

При проектировании системы важно правильно рассчитать количество и расстановку опор. Обычно для одного вала используют минимум две опоры, установленные на некотором расстоянии друг от друга, чтобы предотвратить прогиб вала под нагрузкой. Для длинных валов или высоких нагрузок может потребоваться три и более опор. Монтажная поверхность должна быть ровной и чистой, чтобы избежать деформации корпуса опоры при затяжке крепежа, которая может привести к заклиниванию подшипников и быстрому выходу узла из строя.
