Линейный соединитель, паз 8, под 30 серию,180мм

Линейный соединитель, паз 8, под 30 серию, 180мм

Данный линейный соединитель предназначен для надежного и точного стыкового соединения конструкционных алюминиевых профилей серии 30 в одну прямую линию. Его ключевое преимущество — обеспечение высокой соосности и жесткости соединения за счет точного позиционирования в пазах профиля и фиксации с помощью винтов. Стальная конструкция элемента гарантирует повышенную прочность на срез и устойчивость к деформациям по сравнению с алюминиевыми аналогами. Наличие винтов в комплекте позволяет сразу приступить к монтажу, обеспечивая полную готовность узла к сборке.

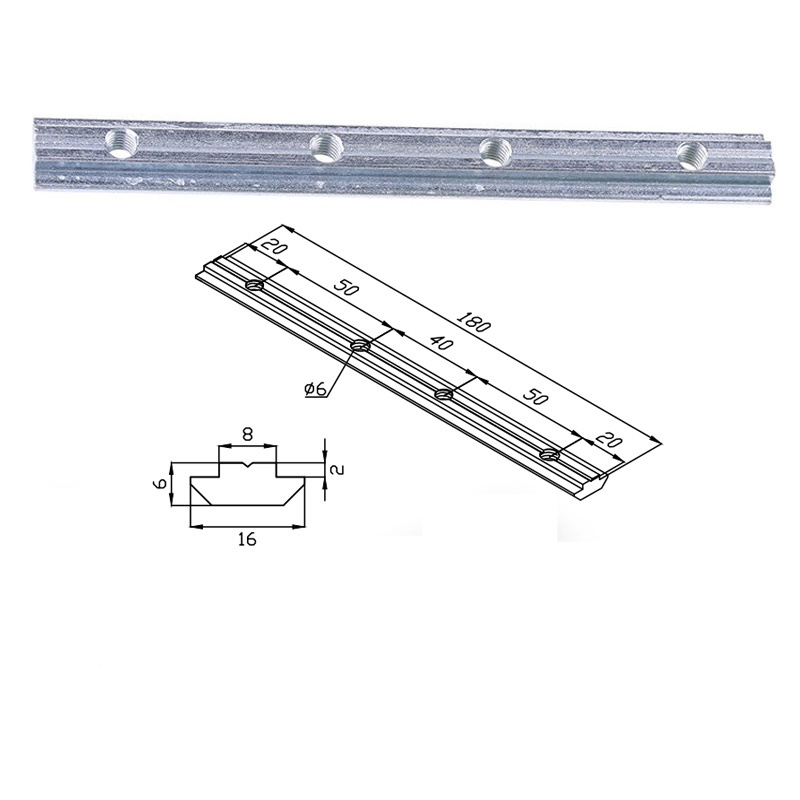

• Тип: Линейный соедитель (внутренний стыковой)
• Материал: Сталь
• Покрытие: Оцинковка
• Рабочая ширина паза профиля: 8 мм
• Совместимость: Профиль конструкционный алюминиевый 30x30, 30x60 и др. серии 30
• Длина: 180 мм
• Комплектация: Винты для крепления в комплекте
• Назначение: Соединение профилей в торец для наращивания длины

Особенности применения линейных соединителей в каркасном строительстве

Линейные (или торцевые) соединители являются неотъемлемым элементом в модульном и каркасном строительстве с использованием алюминиевых профильных систем. Их основная задача — создание длинных несущих балок или направляющих из стандартных мерных отрезков профиля. Правильно подобранный соединитель (в данном случае под паз 8 мм для серии 30) полностью входит в полости профиля, не выступая за его габариты, что критически важно для последующего монтажа дополнительных элементов (кареток, кронштейнов) или перемещения по ним.

Сталь в качестве материала выбрана не случайно: модуль упругости стали значительно выше, чем у алюминия. Это означает, что стальной соединитель в месте стыка — самом слабом звене конструкции — эффективно противостоит изгибающим нагрузкам, предотвращая образование «ступеньки» и провисание. Монтаж осуществляется путем вставки соединителя в торец одного профиля, совмещения со вторым профилем и последовательного затягивания прижимных винтов, которые, упираясь в стенку профиля, надежно фиксируют весь узел. Такое соединение широко используется при сборке каркасов станков, 3D-принтеров, подвесных транспортных систем, испытательных стендов и промышленных стеллажей, где важна точность геометрии и долговечность.
