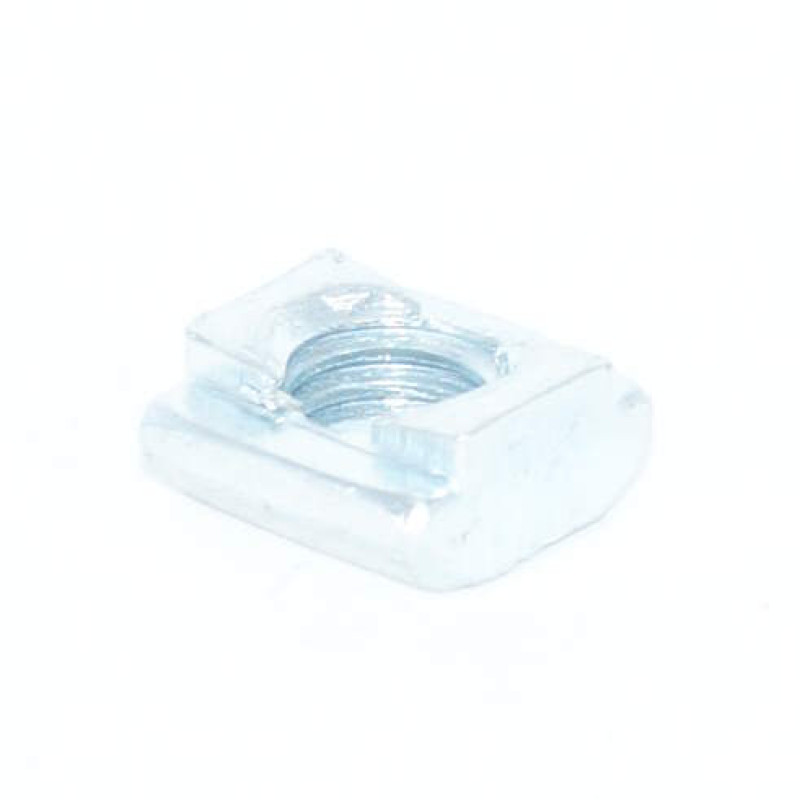

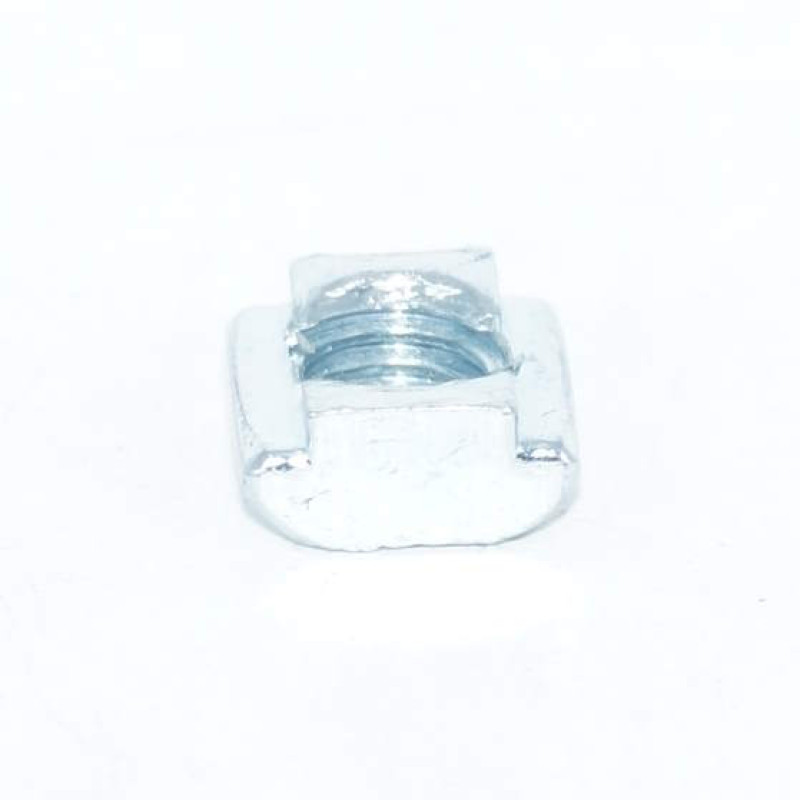

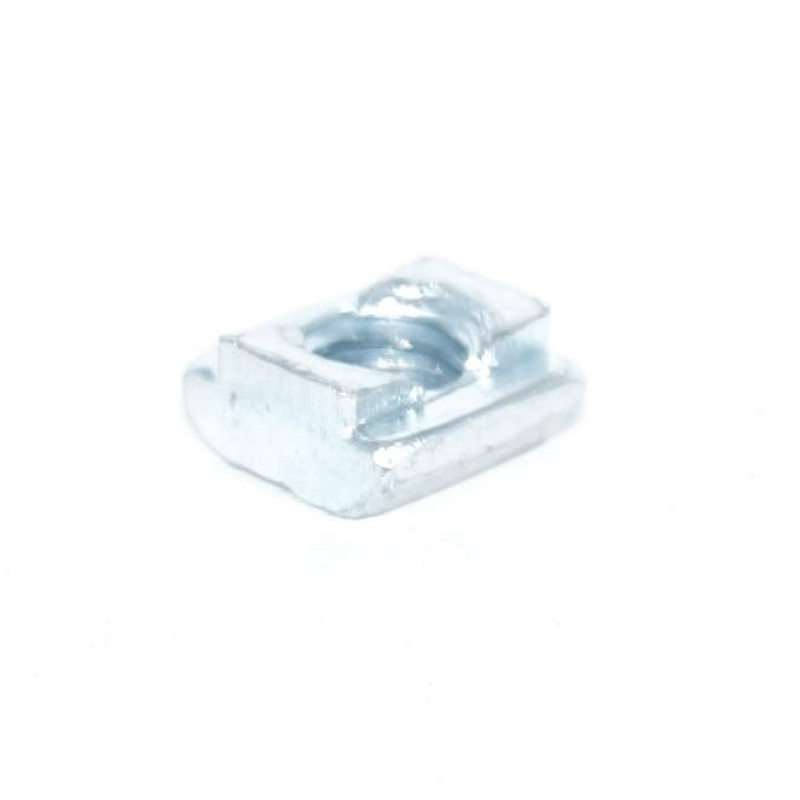

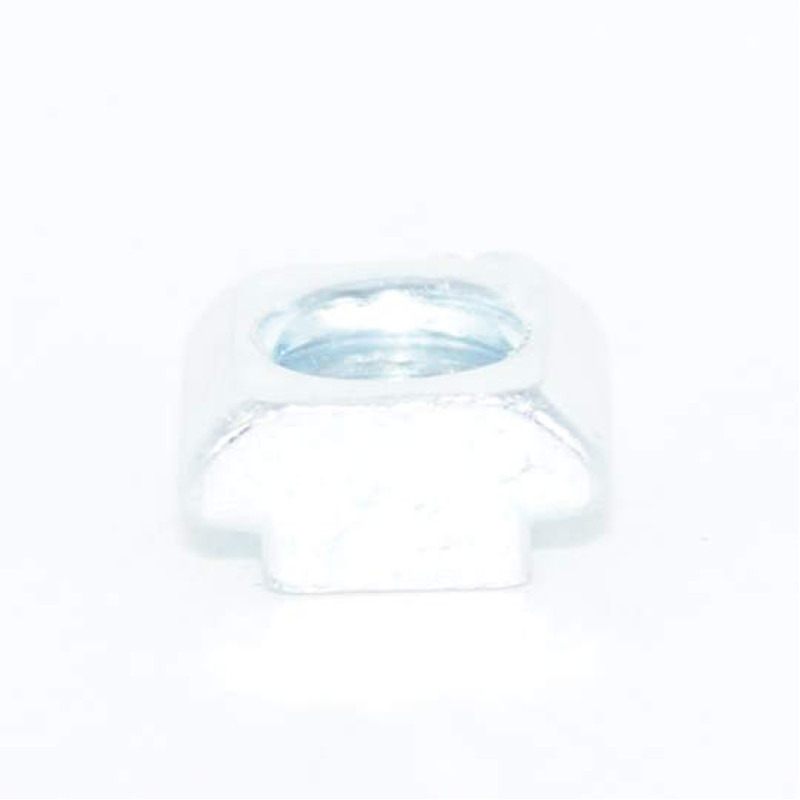

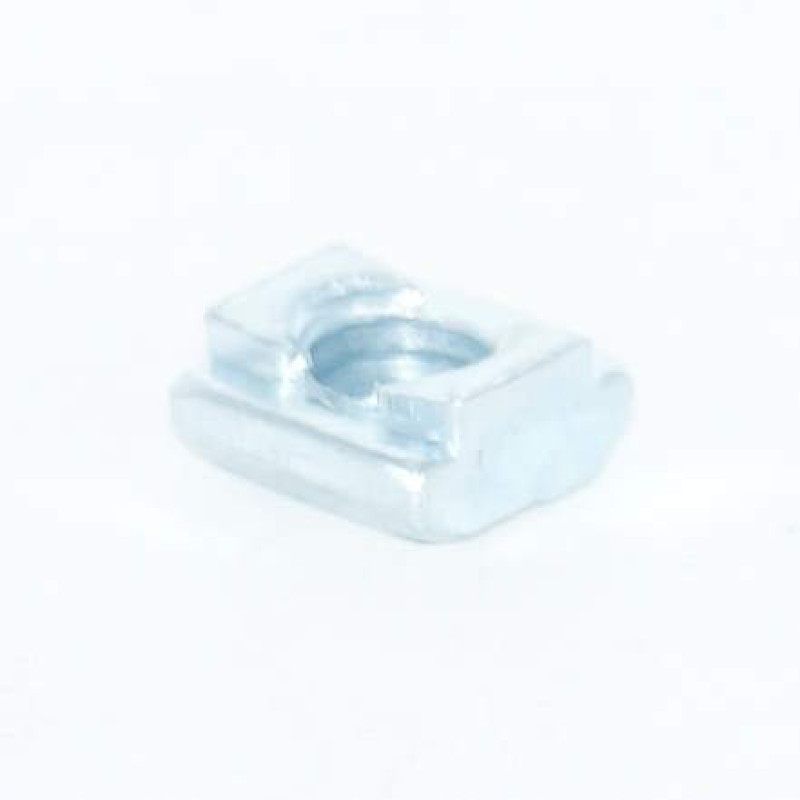

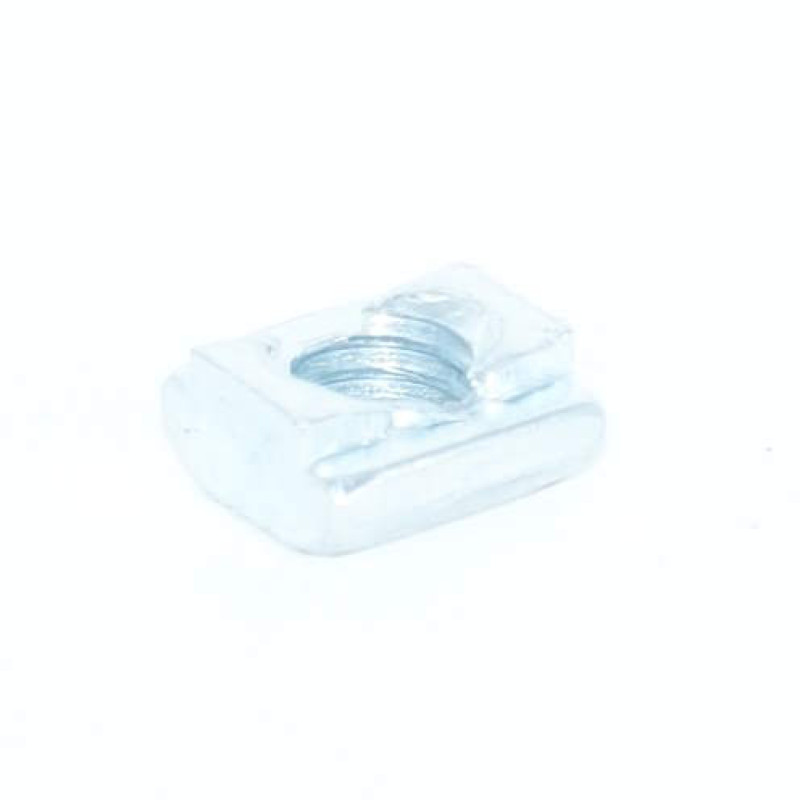

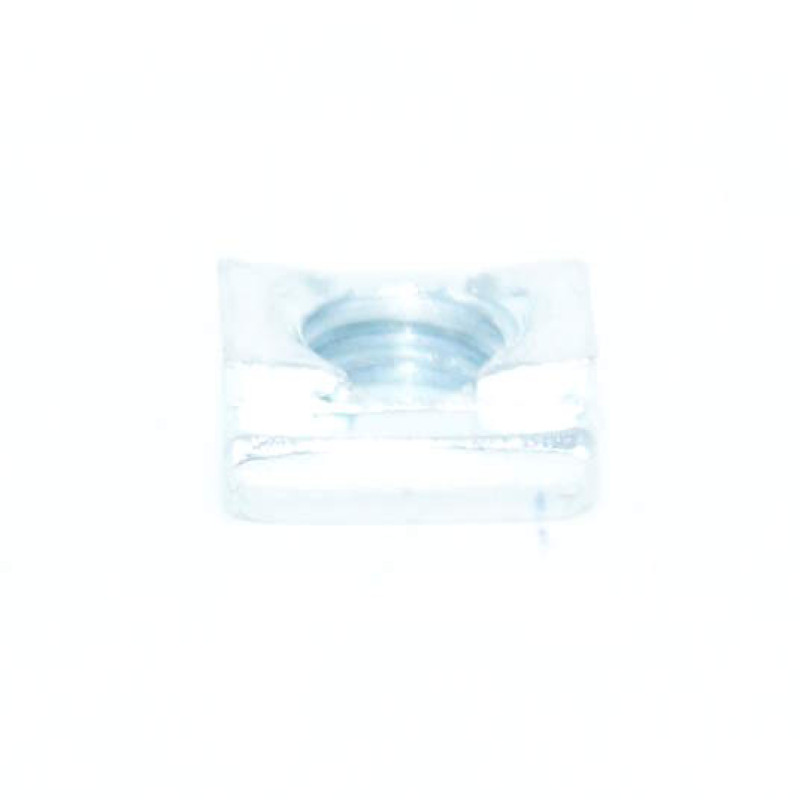

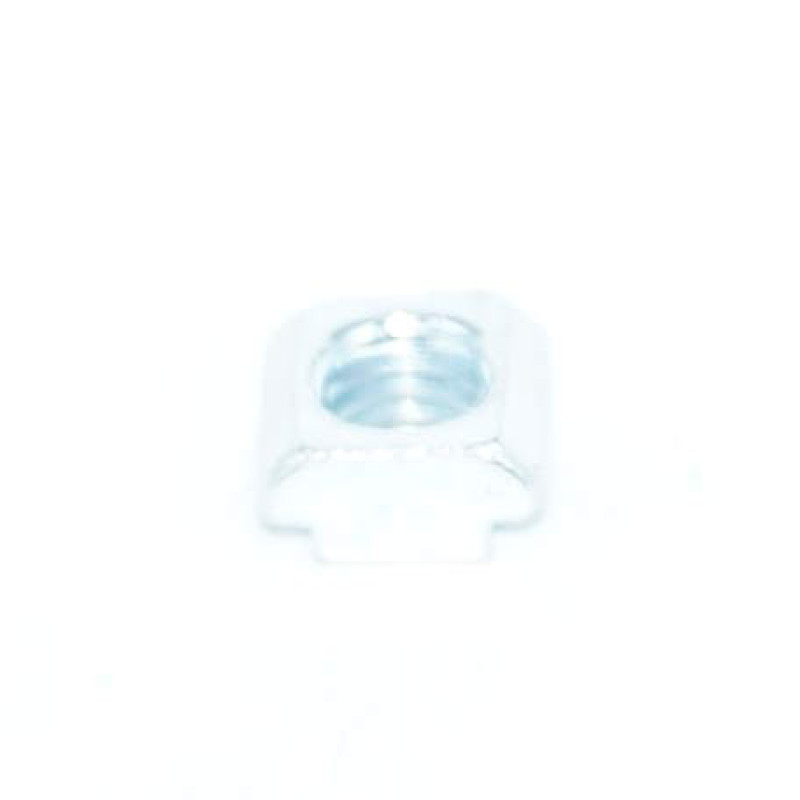

Сухарь пазовый М6 - 10x5mm под профиль 2020

Сухарь пазовый М6 - 10x5 мм предназначен для надежной фиксации элементов в T-образном пазу алюминиевого профиля 2020. Изделие выполнено из высококачественной углеродистой стали с защитным цинковым покрытием, что обеспечивает устойчивость к коррозии и длительный срок службы в условиях стандартных нагрузок. Конструкция сухаря позволяет создать прочное резьбовое соединение: при затягивании болта М6 квадратная часть сухаря переворачивается в пазу профиля, обеспечивая стопорение и равномерное распределение нагрузки по стенкам паза.

Габариты 10x5 мм (ширина и высота) идеально соответствуют внутреннему сечению паза профиля 2020 (8 мм), исключая люфт и смещение при монтаже. Данный крепеж применяется для сборки станочных конструкций, конвейерных систем, ограждений и выставочных стендов, где требуется быстрый и разборный монтаж без необходимости дополнительной обработки профиля. Максимальная рекомендуемая нагрузка на один сухарь — до 150 кг при условии использования качественного болта класса прочности 8.8.

• Тип: пазовый сухарь (T-nut) для профиля 2020
• Резьба: M6 (шаг 1.0 мм, глубина посадки болта — не менее 8 мм)
• Размеры: 10 мм (ширина) x 5 мм (высота) x 12 мм (длина)
• Материал: углеродистая сталь C45, покрытие — электрохимическое цинкование (Zn5)
• Совместимость: алюминиевый профиль 2020 (паз 8 мм)
• Установка: ручная, без инструмента

Полезная информация: Как правильно выбрать и установить пазовый сухарь для профиля 2020

При сборке конструкций из алюминиевого профиля 2020 важно понимать разницу между типами пазовых гаек. Стандартный паз профиля 2020 имеет ширину 8 мм и глубину 6 мм. Сухарь размером 10x5 мм (ширина 10 мм, высота 5 мм) является универсальным решением, так как его ширина больше ширины паза, что гарантирует надежное зацепление при повороте. Высота 5 мм оставляет зазор для легкого скольжения сухаря по пазу при позиционировании, но при затяжке болта он плотно прижимается к внутренним стенкам.

Ключевое преимущество такой геометрии — предотвращение проворачивания. В отличие от круглых гаек (слайдеров), квадратный сухарь после поворота упирается в боковые стенки паза, создавая эффект самоконтрящегося соединения. Это особенно важно для вертикальных конструкций или деталей, испытывающих вибрацию (например, в конвейерах или станках ЧПУ).

При монтаже соблюдайте порядок: вставьте сухарь в торец профиля (предварительно сняв заглушку), продвиньте его до нужной отметки, затем вкрутите болт М6. Не используйте ударный инструмент — затягивайте динамометрическим ключом с моментом 5-7 Нм для стали. Превышение момента (более 10 Нм) может деформировать алюминиевый профиль или сорвать резьбу в сухаре.
